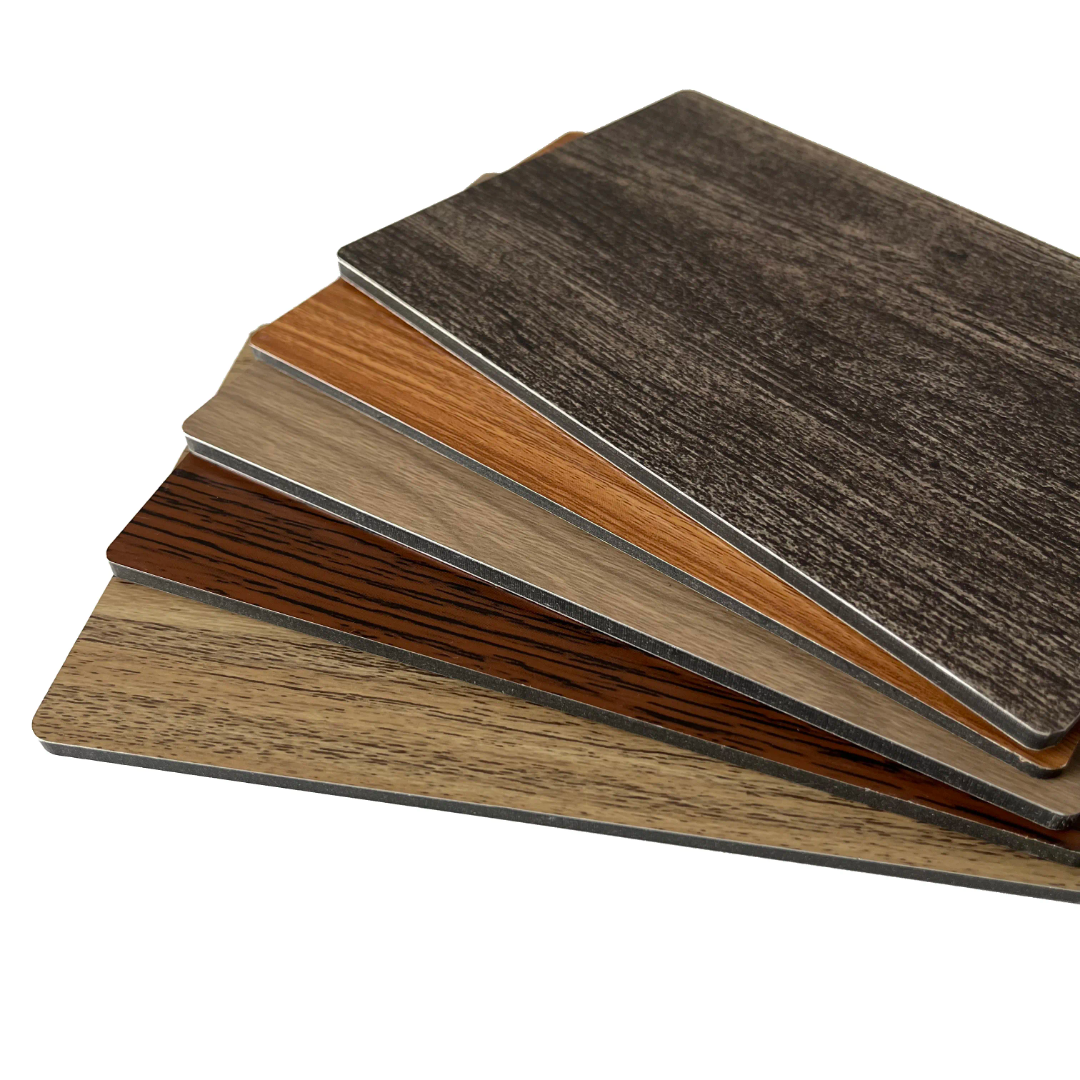

Uso del micrómetro para verificar tolerancias en paneles compuestos de aluminio
Para los compradores y profesionales de control de calidad en la industria de revestimientos arquitectónicos, la precisión dimensional es fundamental. Cuando los paneles compuestos de aluminio (ACP) llegan a la obra, deben cumplir con precisión las tolerancias especificadas, no solo en color y calidad del recubrimiento, sino también en las dimensiones físicas que determinan el ajuste, la eficiencia de la instalación y el rendimiento estructural a largo plazo.
Las medidas dimensionales más críticas para los ACP son el espesor total del panel y el espesor de la capa de aluminio. Estos parámetros influyen directamente en la resistencia, rigidez, comportamiento ante el fuego (en el caso de paneles con núcleo mineral) y compatibilidad con los sistemas de subestructuras. La herramienta ideal para verificar estas medidas es el micrómetro, un instrumento de precisión que proporciona lecturas exactas y repetibles con una precisión de fracciones de milímetro.
Esta guía explica cómo usar correctamente un micrómetro, qué tolerancias se deben esperar de los ACP de calidad y cómo interpretar los datos de medición para garantizar el cumplimiento de las especificaciones de compra.
¿Por qué importan las tolerancias de espesor en los paneles compuestos de aluminio (ACP)?
Antes de profundizar en las técnicas de medición, es fundamental comprender por qué las tolerancias de espesor son un indicador crítico de calidad.
Espesor total del panel
Los paneles compuestos de aluminio (ACP) se fabrican en espesores estándar: generalmente 3 mm, 4 mm y 6 mm (siendo 4 mm el más común para fachadas exteriores). El espesor total se compone de dos láminas de aluminio unidas a un núcleo (polietileno o núcleo mineral ignífugo).
Importancia:
- Compatibilidad con el subchasis: Los sistemas de revestimiento están diseñados para espesores de panel específicos. Un panel con un espesor diferente al especificado puede no encajar correctamente en los sistemas de extrusión, lo que puede provocar dificultades de instalación o un sellado deficiente.
- Rendimiento estructural: Las variaciones de espesor indican una presión de laminación o densidad del núcleo inconsistente, lo que puede afectar la capacidad de carga y la resistencia al viento del panel.
- Alineación estética: En sistemas donde los paneles se unen en esquinas o transiciones, las variaciones de espesor crean desalineaciones visibles.
Espesor de la lámina de aluminio
Las láminas de aluminio (superior e inferior) se especifican en espesores como 0,3 mm, 0,4 mm o 0,5 mm. Los paneles de alta calidad suelen utilizar láminas de 0,5 mm para una mayor resistencia al impacto y una mejor planitud.
Importancia:
- Resistencia y durabilidad: Las láminas más gruesas ofrecen mayor resistencia a las abolladuras, los impactos y la presión del viento.
- Conformabilidad: Las láminas más delgadas pueden agrietarse durante el doblado con radios de curvatura reducidos; un espesor uniforme garantiza resultados de fabricación predecibles.
- Resistencia a la corrosión: Un espesor adecuado de la lámina proporciona un margen de seguridad contra la corrosión localizada. Las láminas de espesor insuficiente comprometen la vida útil del panel.
Uso del micrómetro
Un micrómetro (también conocido como «micrómetro») es un instrumento de medición de precisión capaz de medir el espesor con una exactitud de 0,001 mm (1 micrón) o 0,0001 pulgadas. Para la inspección de paneles compuestos de aluminio (ACP), el tipo más utilizado es el micrómetro exterior con yunque y husillo planos.
Tipos de micrómetros adecuados para la inspección de paneles compuestos de aluminio (ACP)
Tipo | Aplicación | Rango recomendado |
Micrómetro digital | Fácil de leer; proporciona una visualización numérica directa; ideal para uso en campo. | 0–25 mm o 0–1 pulgada |
Micrómetro Vernier | Mecánico; requiere habilidad para su lectura; no requiere pilas. | 0–25 mm |
Micrómetro de esfera | Visualización analógica con esfera giratoria; ideal para mediciones repetitivas. | 0–25 mm |
Para la inspección de paneles compuestos de aluminio (ACP), se recomienda un micrómetro digital con una resolución de 0,001 mm por su facilidad de uso y precisión.
Guía paso a paso: Medición del espesor total del panel
Siga este procedimiento para medir con precisión el espesor total de un panel compuesto de aluminio.
Paso 1: Calibrar el micrómetro
Antes de realizar cualquier medición, verifique la precisión del micrómetro.
- Cierre completamente el husillo y el yunque (para un micrómetro de 0 a 25 mm, la lectura debe ser de 0,000).
- Si utiliza un micrómetro digital, presione el botón de "cero" para calibrarlo.
- Para micrómetros mecánicos, verifique que la línea de cero esté perfectamente alineada.
- Importante: Calibre antes de cada sesión de medición y periódicamente durante su uso.
Paso 2: Seleccionar los puntos de medición
El espesor puede variar a lo largo de un panel debido a inconsistencias de fabricación. Para obtener una muestra representativa:
- Mida en cinco puntos por panel:
- Cuatro esquinas (aproximadamente a 50 mm de cada borde)
- Un punto central
- Para paneles grandes, aumente el número de puntos de medición.
- Registre las mediciones de las láminas de aluminio superior e inferior por separado (consulte la siguiente sección para la medición del espesor de la lámina).
Paso 3: Realice las mediciones
1. Abra el micrómetro girando el tambor o usando el tope de trinquete.
2. Coloque el borde del panel entre el yunque y el husillo.
3. Cierre el micrómetro suavemente hasta que el husillo toque la superficie del panel.
4. Use el tope de trinquete (si lo tiene) para aplicar una presión suave y uniforme. No apriete demasiado, ya que esto puede comprimir el material del núcleo y dar lecturas falsamente bajas.
5. Lea la medición:
- Digital: Lea el valor mostrado.
- Vernier: Lee la escala principal y la escala del tambor.
6. Registre la medición con una precisión de 0,01 mm.
Paso 4: Calcular la desviación
Compare las mediciones registradas con el espesor total especificado (p. ej., 4,00 mm). Calcule la desviación para cada punto de medición.
Guía paso a paso: Medición del espesor de la lámina de aluminio
Para medir las láminas de aluminio individuales, es necesario tener acceso al borde del panel o a una sección transversal. Esta medición es crucial, ya que el material del núcleo puede comprimirse, lo que hace que las mediciones del espesor total por sí solas sean insuficientes para verificar el calibre de la capa exterior.
Método 1: Medición del borde (no destructiva)
1. Coloque el micrómetro en el borde cortado del panel.
2. Coloque el yunque contra la superficie exterior de la capa superior.
3. Cierre el husillo hasta que haga contacto con la superficie interior (la interfaz entre la capa exterior y el núcleo).
4. Importante: Asegúrese de que el husillo solo haga contacto con la capa exterior de aluminio, no con el material del núcleo, ya que esto daría una lectura inexacta.
5. Registre la medición.
6. Repita el procedimiento para la capa inferior.
Método 2: Medición de la sección transversal (destructiva)
Para una verificación más precisa, se puede cortar una pequeña muestra de sección transversal de un panel de prueba o un recorte.
1. Corte una sección transversal limpia con una sierra de paneles o una hoja dentada fina.
2. Mida directamente el borde expuesto de la capa exterior. 3. Este método proporciona la medición más fiable, ya que la capa exterior es claramente visible y está separada del núcleo.
Tolerancias estándar para paneles compuestos de aluminio (ACP) de calidad
Los compradores profesionales deben aplicar las siguientes normas de tolerancia al especificar e inspeccionar paneles compuestos de aluminio (ACP). Estas se ajustan a las normas del sector y a las capacidades de fabricantes de renombre.
Parámetro | Valor especificado | Tolerancia aceptable (Premium) | Tolerancia aceptable (Estándar) |
Espesor total del panel | 4,0 mm | ±0,10 mm | ±0,15–0,20 mm |
Espesor de la lámina de aluminio | 0,5 mm | ±0,02 mm | ±0,03–0,05 mm |
Espesor de la lámina de aluminio | 0,4 mm | ±0,02 mm | ±0,03 mm |
Espesor de la lámina de aluminio | 0,3 mm | ±0,02 mm | ±0,03 mm |
Longitud/anchura del panel | Según especificaciones | ±2,0 mm | ±3,0–5,0 mm |
Diferencia diagonal | N/D | ≤2,0 mm | ≤3,0 mm |
Nota: Cualquier medición que exceda estas tolerancias debe generar un informe de no conformidad (NCR) y una investigación adicional.
Errores comunes de medición y cómo evitarlos
Incluso con un instrumento de precisión, pueden ocurrir errores de medición. Los inspectores profesionales deben estar al tanto de estos errores comunes:
Error | Causa | Solución |
Error de paralaje | Lectura de la escala desde un ángulo (micrómetros mecánicos). | Lea con el ojo directamente encima de la escala. Utilice micrómetros digitales para eliminar este error. |
Apriete excesivo | Aplicar una fuerza excesiva comprime el núcleo del panel. | Utilice siempre el tope de trinquete; deje que haga clic 2 o 3 veces antes de leer. |
Cero incorrecto | Micrómetro no calibrado antes de su uso. | Ponga a cero el instrumento antes de cada sesión de medición. |
Medición en rebabas | Medición sobre una rebaba elevada del corte. | Mida lejos de los bordes de corte o elimine las rebabas de la muestra primero. |
Presión inconsistente | Variaciones en la técnica del operador. | Utilice el tope de trinquete de forma consistente; haga que varios operadores verifiquen las mediciones críticas. |
Compresión del núcleo | Medición del espesor total cerca del borde donde el núcleo está expuesto. | Tome las medidas a una distancia mínima de 10 mm del borde cortado para evitar efectos de borde.
|
Integración de mediciones micrométricas en el control de calidad de compras
Para compradores profesionales, las mediciones micrométricas deben formar parte de un proceso estructurado de control de calidad de entrada (CCI).
Protocolo de muestreo recomendado
- Tamaño del lote: Para envíos de 100 a 500 paneles, inspeccione un mínimo de 10 paneles por lote.
- Selección de paneles: Seleccione paneles al azar de diferentes palés o capas para garantizar la representatividad.
- Puntos de medición: Como se describió anteriormente, mida cada panel seleccionado en cinco puntos para determinar el espesor total y en dos bordes para determinar el espesor de la capa exterior.
- Documentación: Registre todas las mediciones en un registro de control de calidad. Adjunte las mediciones al informe de no conformidad (INC) si se superan las tolerancias.
Coordinación con proveedores
- Especifique las tolerancias en los documentos de compra: Indique claramente las tolerancias de espesor aceptables en su orden de compra o especificación técnica.
- Solicite certificados de fábrica: Los proveedores de confianza proporcionan certificados de bobina que muestran las tolerancias del espesor de la capa exterior de aluminio de la fábrica original.
- Inspección previa al envío: Si es posible, realice mediciones de espesor en las instalaciones del proveedor antes del envío para evitar el rechazo posterior a la entrega.
¿Cuándo rechazar?: Criterios de decisión
Establezca criterios claros de rechazo basados en mediciones con micrómetro:
1. Cualquier medición que supere la tolerancia especificada en más del 50 % (p. ej., un panel de 4 mm que mida menos de 3,80 mm o más de 4,20 mm) justifica el rechazo del lote afectado.
2. Una desviación constante en varios paneles (p. ej., todos los paneles miden 3,85 mm para una especificación de 4,0 mm) indica un error de configuración de fabricación y justifica el rechazo del lote.
3. Un espesor de la lámina de aluminio consistentemente inferior a la especificación (p. ej., 0,45 mm para una especificación de 0,50 mm) es un defecto crítico que compromete la integridad estructural y debe resultar en el rechazo total.
Conclusión
El micrómetro es una herramienta indispensable para los compradores profesionales y los profesionales de control de calidad que trabajan con paneles compuestos de aluminio. Al medir sistemáticamente el espesor total del panel y el espesor de la lámina de aluminio según las tolerancias especificadas, los compradores pueden verificar que los materiales entregados cumplen con las especificaciones de adquisición, lo que garantiza la compatibilidad con los sistemas de subestructura, resultados de fabricación predecibles y un rendimiento estructural a largo plazo.
La implementación de un protocolo de medición riguroso —que incluye la calibración adecuada del micrómetro, técnicas de medición consistentes y muestreo documentado— distingue la adquisición profesional de la compra impulsada únicamente por el precio. En el mundo de los revestimientos arquitectónicos, la precisión dimensional no es solo un número; es una garantía de calidad.
