Temple del aluminio (H14 vs H16): Resistencia al agrietamiento en plegado

El papel del temple de la lámina de aluminio (H14 vs. H16) en la resistencia al agrietamiento durante el plegado

Cuando los paneles compuestos de aluminio se agrietan en la línea de plegado, la primera reacción suele ser culpar a la técnica de fabricación. A veces, la profundidad de la ranura es incorrecta. A veces, la presión de plegado es desigual. Pero existe otra variable que a menudo se pasa por alto hasta que el daño es irreparable: el temple de la propia lámina de aluminio.

Las láminas de aluminio unidas al núcleo no son todas iguales. Se suministran con diferentes temples —generalmente H14 y H16— y la diferencia entre estos dos temples es la diferencia entre un plegado limpio y estructural y un panel agrietado y rechazado.

Esta guía explica la distinción metalúrgica entre los temples H14 y H16, cómo se comporta cada uno bajo tensión de plegado y cómo especificar el temple correcto para sus requisitos de fabricación.

1. ¿Qué significa el temple del aluminio?

Las designaciones de temple describen el estado mecánico del aluminio después del procesamiento. La serie "H" indica aluminio endurecido por deformación: material que ha sido endurecido mediante laminación para aumentar su resistencia.

         El número que sigue a la H indica el grado de endurecimiento:

        A medida que aumenta el número de temple, aumenta la resistencia, pero disminuye la ductilidad (la capacidad de estirarse sin romperse).

Esta es la disyuntiva fundamental: un material más resistente es más frágil.

2. Diferencias mecánicas: H14 vs. H16

Resistencia a la tracción y límite elástico

       Un temple más alto implica mayor resistencia. Los datos de investigación muestran claramente esta progresión:

       Para la aleación de aluminio 3003 (típica para revestimientos de paneles compuestos de aluminio):

       Fuente:

Para aleación de aluminio 1100:

        Fuente:

Los datos muestran que el H16 es aproximadamente un 15-20% más resistente que el H14. Sin embargo, la diferencia crucial radica en la elongación: la medida de cuánto puede estirarse el material antes de fracturarse.

El H14 tiene una elongación del 2-4%. El H16 solo tiene una elongación del 1-2%. Esto significa que el H16 puede estirarse solo la mitad que el H14 antes de agrietarse.

El factor de recuperación elástica

       El aluminio H16 también presenta una mayor recuperación elástica: la tendencia a volver a su forma original después de doblarse. Si bien esto puede ser beneficioso para mantener ángulos precisos, requiere mayores fuerzas de doblado y herramientas más precisas para lograr el pliegue final.

3. Cómo afecta el temple a la resistencia al agrietamiento en la línea de plegado

El mecanismo de doblado

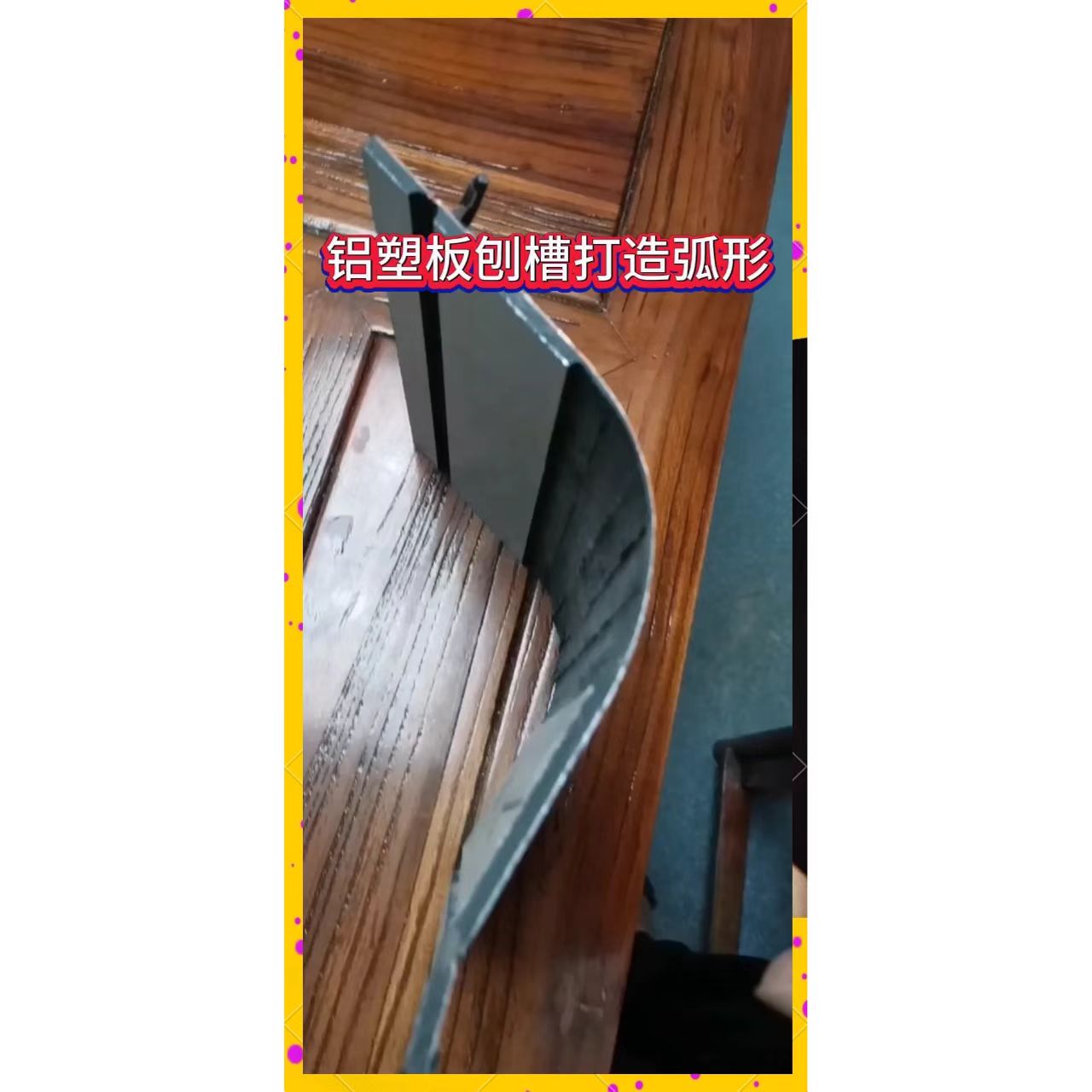

Durante el plegado de ranura en V, la capa de aluminio restante (de aproximadamente 0,2-0,3 mm de espesor) actúa como una bisagra flexible. Debe estirarse para adaptarse a la curva de 90 grados. La superficie no se comprime en el interior del pliegue, sino que se estira en el exterior.

La cantidad de estiramiento necesaria viene determinada por el radio de curvatura. Para una esquina pronunciada de 90 grados (cercana a una curva de radio cero), la superficie exterior del aluminio debe estirarse aproximadamente un 57 % de su longitud original. Esto supone una exigencia extrema para cualquier metal.

H14: El temple tolerante

El H14 se endurece por deformación hasta alcanzar la mitad de su dureza. Conserva la ductilidad suficiente para estirarse significativamente antes de llegar a su punto de fractura. La especificación de elongación del 2-4 % es un mínimo; el rendimiento real puede ser mayor con materiales de calidad.

¿Por qué el H14 resiste el agrietamiento?

- Mayor elongación permite mayor estiramiento antes de la rotura.

- Menor resistencia reduce la fuerza de recuperación elástica.

- Tolera mejor las pequeñas variaciones en la profundidad de la ranura.

- Más adecuado para el doblado en frío sin asistencia térmica.

Ideal para: Fabricación estándar, geometrías plegadas complejas, paneles con múltiples dobleces y aplicaciones donde las tolerancias de fabricación no son extremadamente estrictas.

H16: El temple de alta resistencia y alto riesgo.

El H16 se endurece por deformación hasta alcanzar una dureza de tres cuartos. Es significativamente más resistente, pero también significativamente más frágil. La elongación del 1-2% implica un margen de error mínimo.

¿Por qué el H16 se agrieta con mayor facilidad?

- Menor elongación significa que la superficie alcanza su límite de fractura más rápidamente.

- Mayor resistencia genera mayor tensión interna en la línea de doblez.

- Requiere un control casi perfecto de la profundidad de la ranura.

- Menos tolerante a las inconsistencias del material.

Ideal para: Aplicaciones donde se requiere mayor resistencia por razones estructurales y donde la fabricación se puede realizar con precisión CNC y asistencia térmica.

4. Variables de fabricación que interactúan con el temple

El temple no actúa de forma aislada. Los siguientes factores determinan si un temple determinado se agrietará o no:

Control de la profundidad de la ranura

      Para H14, dejar 0,2-0,3 mm de material residual es lo estándar. Para H16, algunos fabricantes recomiendan dejar un poco más de material (0,3-0,4 mm) para proporcionar un margen adicional antes del punto de fractura.

Radio de curvatura

Las curvas más pronunciadas concentran la tensión con mayor intensidad. Para H16, incluso un radio interno ligeramente mayor puede reducir drásticamente el riesgo de agrietamiento. Mientras que H14 puede tolerar un pliegue con radio casi cero, H16 puede requerir un radio de 0,5-1,0 mm.

Temperatura

El aluminio frío es más frágil. Calentar el panel a 40-50 °C antes de doblarlo aumenta la ductilidad y reduce el riesgo de agrietamiento. Esto es particularmente importante para H16.

Estado de la herramienta

Las brocas de ranura en V desafiladas generan microdaños en la base de la ranura. Para H14, esto es manejable. Para H16, estos microdefectos se convierten en puntos de inicio de grietas.

5. ¿Cuándo especificar H14 o H16?

           Regla general: A menos que necesite específicamente la mayor resistencia de H16, especifique H14. La ventaja de resistencia al agrietamiento de H14 supera la ventaja de resistencia de H16 para la mayoría de las aplicaciones de fachada.

6. Especificaciones de Adquisición para el Temple

Para garantizar que reciba el temple correcto para su aplicación, incluya estas especificaciones en sus órdenes de compra:

Cláusula de Especificación 1: Designación del Temple

"Las láminas de aluminio se suministrarán con un temple H14 (semiduro) como mínimo. El temple H16 se utilizará únicamente cuando se especifique y requerirá protocolos de fabricación documentados, incluyendo la tolerancia de profundidad de ranura y los requisitos de radio de curvatura."

Cláusula de Especificación 2: Propiedades Mecánicas

"El proveedor deberá proporcionar certificados de fábrica que documenten la resistencia a la tracción, el límite elástico y la elongación para cada lote. La elongación deberá ser igual o superior al 2 % para H14 y al 1,5 % para H16."

Cláusula de Especificación 3: Pruebas de Conformabilidad

"A solicitud, el proveedor deberá proporcionar los resultados de las pruebas de conformabilidad que demuestren que el temple suministrado puede lograr una curvatura de 90 grados sobre una herramienta de radio cero sin agrietarse cuando se realiza una ranura en V adecuada."

7. Conclusión

La elección entre el temple H14 y H16 para la lámina de aluminio implica elegir entre resistencia y ductilidad. El H14 ofrece una resistencia moderada con una excelente conformabilidad: se dobla sin agrietarse. El H16 ofrece mayor resistencia, pero menor ductilidad: es más propenso a agrietarse en la línea de pliegue.

Para la mayoría de las aplicaciones de paneles compuestos de aluminio, el H14 es la opción correcta. Proporciona resistencia más que suficiente para el revestimiento de fachadas, a la vez que ofrece la ductilidad necesaria para un plegado fiable. El H16 debe reservarse para aplicaciones donde las exigencias estructurales requieran realmente mayor resistencia y donde la fabricación pueda realizarse con la precisión y el control de temperatura necesarios para gestionar su menor ductilidad.

Cuando se especifica el temple incorrecto, no solo se elige un número diferente en una ficha técnica. Se determina si las esquinas plegadas se agrietan o resisten.
