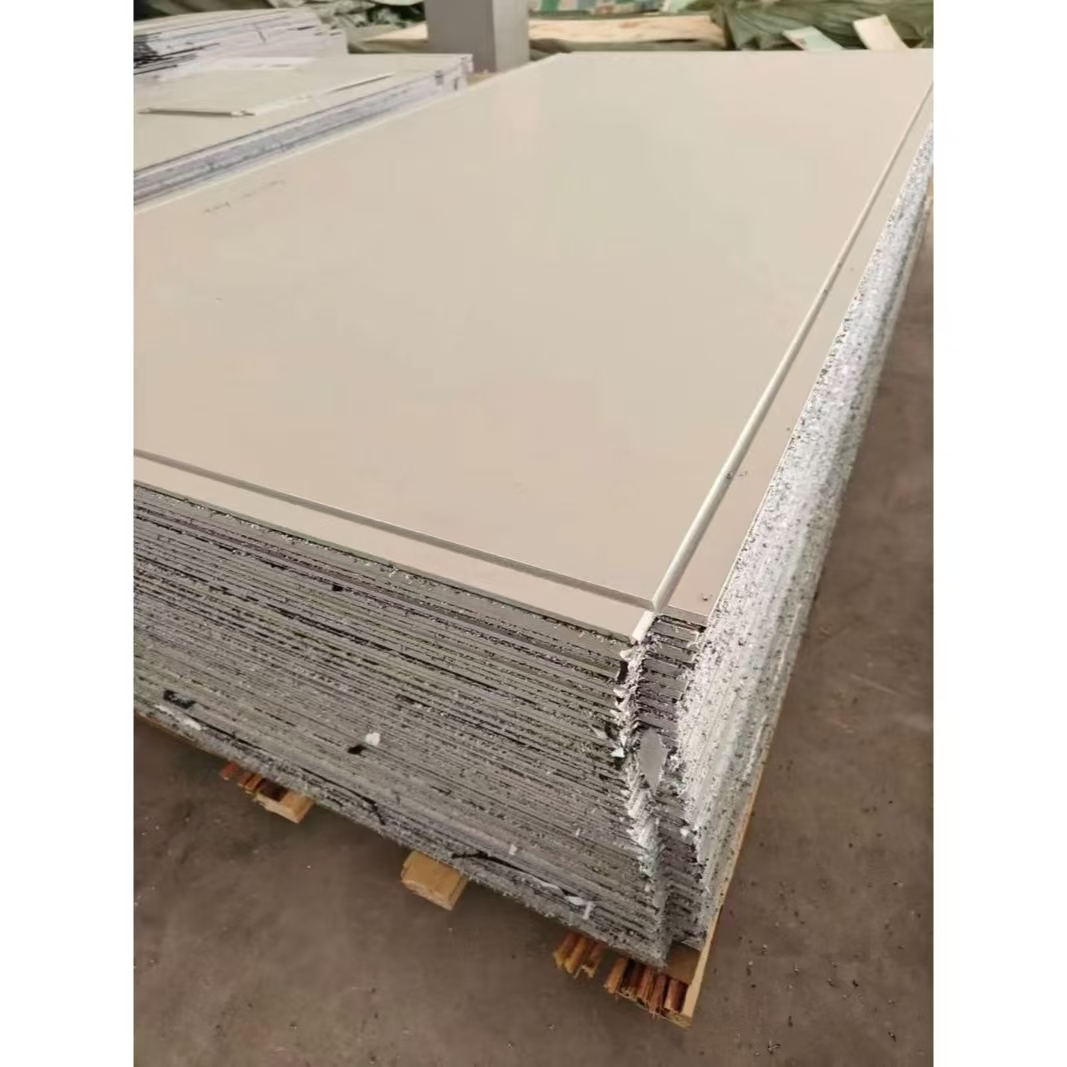

Solución al efecto de ondulación en paneles compuestos de aluminio: Distribución de la tensión en paneles planos

    El efecto de ondulación —la ondulación visible en la superficie plana de un panel compuesto de aluminio— es el fallo estético más frustrante en la construcción de fachadas modernas. Transforma una fachada elegante y lisa en una decepción de aspecto deslucido y económico. Su cliente ve ondulaciones. Su reputación se resiente.

    Pero he aquí la verdad técnica que distingue a los expertos de los propietarios de edificios decepcionados: la ondulación no es un misterio. Es un problema mecánico de tensión desequilibrada.

Si bien a menudo se descarta como algo inherente a los paneles metálicos, la ondulación se puede prevenir sistemáticamente comprendiendo cómo se distribuye la tensión en la estructura de un panel compuesto durante la fabricación, el ensamblaje y la instalación. Esta guía proporciona el marco de ingeniería para lograr fachadas de paneles compuestos de aluminio verdaderamente planas y sin ondulaciones.

1. El mecanismo de "abombamiento": ¿Por qué fallan los paneles planos?

El abombamiento, también conocido como pandeo elástico o arrugamiento por tensión, se refiere a la ondulación visible que puede aparecer en la superficie de las láminas de ACP. Este defecto superficial es más pronunciado en áreas planas grandes de la fachada y puede deberse a diversos factores, como la dilatación térmica, las propiedades del material y las técnicas de instalación.

La causa principal: tensión desequilibrada

El metal tiene "memoria". Durante el proceso de fabricación —desde la producción de bobinas hasta el corte y la fabricación de paneles— se inducen tensiones en el material. El metal tiende naturalmente a recuperar su forma original, sin tensión. Cuando estas tensiones internas no están perfectamente equilibradas, el panel se deforma hacia afuera formando ondas visibles.

        Existen tres tipos de tensiones que pueden inducirse en el metal durante la producción y que podrían provocar el deformación por abombamiento:

         A diferencia del metal de una sola capa, que siempre presenta cierto grado de abombamiento, el panel compuesto de aluminio (ACP) fabricado correctamente está diseñado para resistir este efecto. Los paneles ACP son planos al fabricarse y se mantienen planos incluso después de la instalación, ya que las capas se unen al núcleo bajo tensión, lo que produce un panel equilibrado.

Cuando se produce el abombamiento, indica que esta tensión equilibrada se ha visto comprometida, ya sea por defectos de fabricación, errores de fabricación o tensiones de instalación.

2. La base de la fabricación: unión pretensada

La primera línea de defensa contra el abombamiento es el propio proceso de fabricación. El principio de ingeniería clave es la distribución de la tensión pretensada.

Cómo funciona la tensión equilibrada

En un panel compuesto de aluminio de alta calidad, las capas de aluminio se unen al núcleo bajo una tensión controlada con precisión. Esto crea un "panel equilibrado" donde las fuerzas internas se anulan entre sí. El resultado es una lámina plana y estable que resiste el pandeo en condiciones normales.

        Variables críticas de fabricación:

       Ventaja de rigidez del 50 %

Análisis de elementos finitos (AEF) independiente ha demostrado que los paneles de aluminio laminado avanzados pueden ser 50 % más rígidos que el aluminio macizo de espesor equivalente. En pruebas de carga de pandeo, los paneles compuestos de ingeniería demostraron una resistencia más de cuatro veces mayor que las láminas de aluminio macizo de 3 mm.

Estos datos confirman que la deformación por abombamiento no es inevitable; se trata de una variable de diseño que puede eliminarse mediante la selección adecuada de materiales.

3. La variable de fabricación: Esfuerzo de ranurado y corte

El efecto de abombamiento puede producirse o agravarse durante el proceso de fabricación. Cada corte, ranura y pliegue introduce tensión en el panel. Si estas tensiones no se controlan, se manifestarán como ondulaciones.

Control de la profundidad del ranurado en V

Al ranurar en V los bordes plegados, el espesor restante del material afecta directamente a la distribución de la tensión. Una ranura demasiado profunda debilita la estructura del panel; una ranura demasiado superficial crea tensión que deforma el panel.

Guía estándar: Para un panel de ACP de 4 mm de espesor, normalmente se fresa una ranura de 3,2 mm de profundidad, dejando aproximadamente 0,8 mm de material para mantener la integridad de la superficie exterior.

Tensión en el borde cortado

Un corte agresivo con cuchillas desafiladas crea rebabas y microtensiones a lo largo del borde del panel. Estas tensiones se propagan hacia el interior y pueden provocar el efecto de abombamiento, especialmente en paneles anchos y planos.

Mejor práctica: Utilice cuchillas TCG afiladas con punta de carburo. Elimine las rebabas de todos los bordes cortados para aliviar la tensión antes de la instalación.

4. Variable de instalación: Distribución de la tensión en el sustrato

Esta es la causa más común —y la más evitable— de la deformación por abombamiento. Incluso un panel fabricado a la perfección se deformará si se instala sobre un sustrato irregular o se fija sin tener en cuenta la dilatación térmica.

La planitud del sustrato es fundamental.

Si la estructura subyacente no es plana o nivelada, puede deformar el panel metálico una vez fijado, lo que provoca ondulaciones visibles.

Incluso pequeñas desviaciones de escuadra pueden causar problemas, ya que la mayoría de los revestimientos de fachadas abarcan tramos de hasta 4 metros; cuanto mayor sea el tramo, mayor será el impacto de cualquier desviación de escuadra en la deformación por abombamiento.

Especificación: La estructura de soporte debe ser plana con una tolerancia de ±2 mm en un tramo de 2 metros.

        La dilatación térmica es un imperativo.

        El aluminio se dilata y se contrae con los cambios de temperatura. El panel compuesto de aluminio (ACP) tiene una tasa de dilatación lineal de 2,40 mm por metro de longitud de panel por cada 100 °C de variación de temperatura.

        Si los paneles se fijan con demasiada fuerza o sin tener en cuenta la dilatación térmica, esta expansión natural puede generar tensiones internas que, con el tiempo, provocan deformaciones.

         Reglas importantes para la fijación:

        Ancho y relación de aspecto del panel

Los paneles más anchos y planos son más propensos a la deformación por abombamiento, ya que carecen de la rigidez estructural que proporcionan las nervaduras o estrías. Para paneles muy anchos (superiores a 1,2 m), se recomienda especificar un soporte intermedio o considerar sistemas de fijación ocultos que permitan mayor flexibilidad.

5. Selección del sistema: Fabricación en obra vs. Fabricación en taller

La elección del sistema de instalación afecta directamente a la distribución de la tensión.

Sistemas de fabricación en obra: Estos sistemas son ensamblados por el instalador en el sitio. Ofrecen mayor flexibilidad para realizar ajustes durante la construcción, pero requieren una atención meticulosa a la colocación de los elementos de fijación y al sellado de las juntas. Los sistemas comunes incluyen molduras de una pieza, molduras de dos piezas, fijación con clips y sellado, y fijación frontal.

Sistemas de fabricación en taller (pantalla de lluvia): Estos paneles se frescan, doblan y fabrican fuera de la obra. El método de fresado y retorno crea un casete que luego se fija a la subestructura mediante clips. Este sistema reduce intrínsecamente la deformación por abombamiento, ya que los bordes plegados aportan rigidez y el sistema de clips ocultos permite una dilatación térmica sin restricciones.

Recomendación: Para fachadas grandes y planas donde la deformación por abombamiento es una preocupación principal, especifique un sistema de revestimiento ventilado prefabricado con clips ocultos.

6. Lista de verificación para la prevención de la deformación por abombamiento

Para garantizar que su fachada de paneles compuestos de aluminio (ACP) permanezca plana, sin ondulaciones y con una correcta alineación arquitectónica, aplique las siguientes especificaciones:

       Conclusión

El efecto de abolladura no es una misteriosa "característica inherente" que deba aceptarse. Es una respuesta mecánica predecible a la tensión desequilibrada. Controlando la tensión en tres etapas críticas —fabricación (unión equilibrada), ensamblaje (corte sin tensiones) e instalación (compensación por dilatación térmica)— se pueden lograr fachadas de paneles compuestos de aluminio (ACP) perfectamente planas y sin ondulaciones.

La solución no reside en el material, sino en optimizar la distribución de la tensión.
