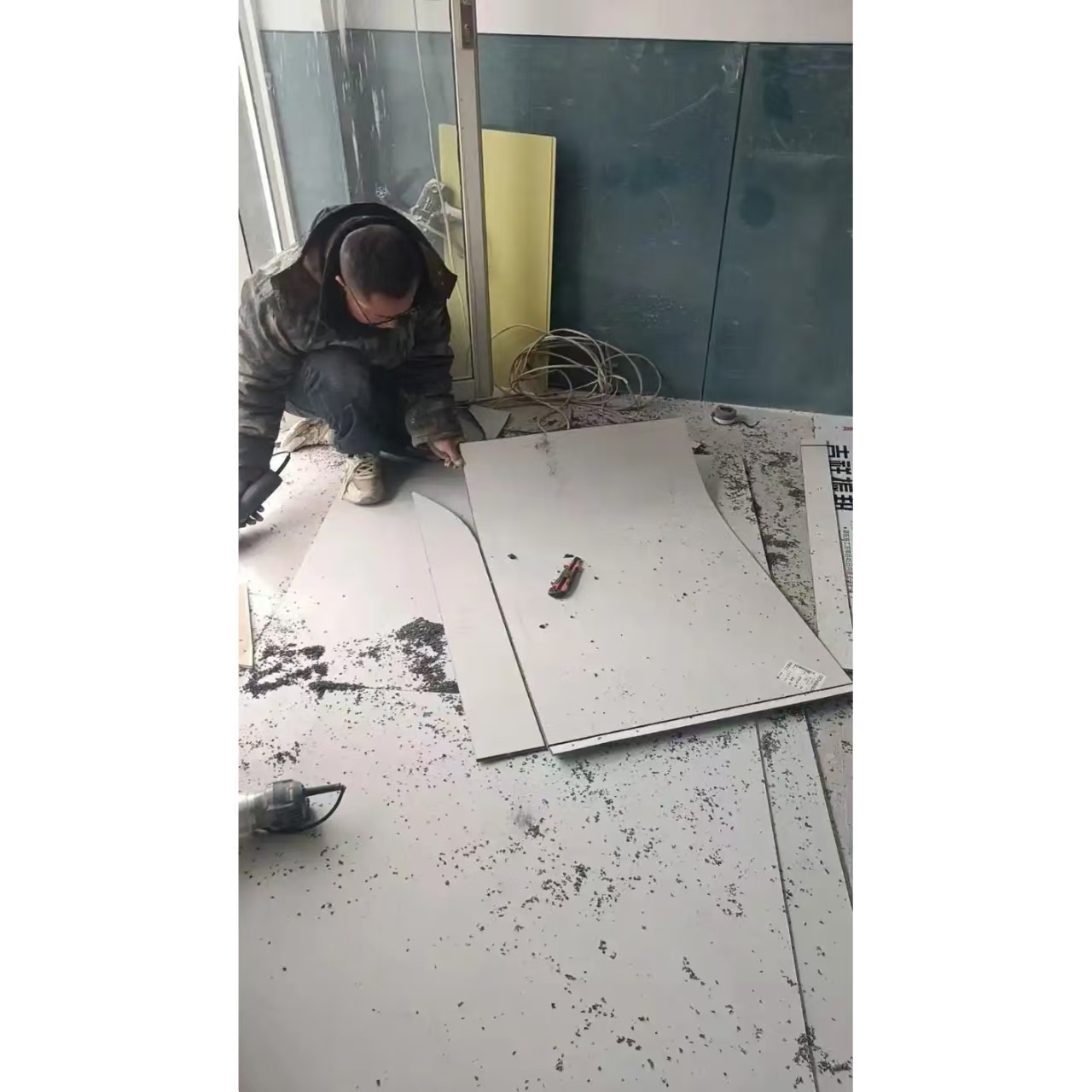

Prueba manual de torsión para resistencia al despegue de ACP en obra

Cómo probar la resistencia al despegue de paneles compuestos de aluminio (ACP) en obra sin maquinaria (método de torsión manual)

Ha recibido un envío de paneles compuestos de aluminio. El precio era competitivo y la entrega era puntual. Pero, ¿cómo saber si la unión entre la lámina de aluminio y el núcleo será duradera? En un laboratorio, los técnicos utilizan costosas máquinas de ensayo universales para medir la resistencia al despegue según la norma ASTM D1781. En una obra, no dispone de ese lujo.

Sin embargo, rechazar un lote de paneles con una unión débil es mucho más económico que reemplazar una fachada deslaminada años después. La solución es el Método de torsión manual: una prueba práctica y destructiva que revela la calidad de la unión utilizando únicamente herramientas manuales comunes.

Esta guía proporciona un protocolo paso a paso para probar la resistencia al despegue de los paneles compuestos de aluminio en obra sin equipo especializado, lo que permite a los profesionales de compras verificar la integridad de la unión antes de la instalación del material en el edificio.

1. Por qué es importante la resistencia al despegue

La resistencia al despegue mide la fuerza necesaria para separar la lámina de aluminio del núcleo. Es el indicador más importante de la durabilidad de los paneles compuestos de aluminio. Cuando la resistencia al despegue es insuficiente:

- Se produce deslaminación bajo ciclos térmicos, carga de viento o exposición a la humedad.

- Aparecen ampollas debido a la expansión del aire o la humedad atrapada entre las capas.

- Se desarrollan fallas en los bordes donde los cortes exponen el núcleo al ambiente.

Las pruebas de laboratorio, según normas como la ASTM D1781, utilizan un probador de despegue de tambor ascendente para medir la resistencia al despegue en newtons por milímetro (N/mm). Para paneles compuestos de aluminio (ACP) de grado exterior, la resistencia al despegue aceptable suele superar los 4 N/mm.

Sin embargo, las pruebas de laboratorio requieren enviar muestras a instalaciones acreditadas, esperar días o semanas para obtener los resultados e incurrir en costos de prueba. El método de torsión manual proporciona una alternativa inmediata y en obra para identificar fallas importantes de la unión, del tipo que causarán fallas prematuras en la fachada.

2. El método de torsión manual: Principio y preparación

El principio científico

El método de torsión manual aplica una fuerza de despegue controlada a una tira cortada de ACP utilizando una llave y una palanca. Calculando el par aplicado (fuerza × distancia), se puede estimar la resistencia al despegue en N/mm y compararla con los umbrales aceptables.

Este método no reemplaza las pruebas de laboratorio para la certificación. Es una prueba de detección para identificar lotes con una adhesión claramente inadecuada antes de la instalación.

        Herramientas necesarias

       Selección de muestras de prueba

Seleccione ubicaciones de prueba que representen todo el lote:

- Un panel por palé (mínimo 5 paneles por envío de contenedor)

- Realice la prueba cerca de los bordes y en el centro de cada panel

- Evite las áreas a menos de 50 mm de las esquinas del panel (los efectos de borde pueden influir en los resultados)

3. Protocolo de prueba paso a paso

Paso 1: Cortar la tira de prueba

Con un cúter afilado, marque la lámina superior de aluminio a lo largo de dos líneas paralelas separadas aproximadamente 25 mm. Las líneas deben extenderse desde el borde del panel hacia adentro al menos 150 mm. Realice varias pasadas (8-10) hasta que la lámina de aluminio esté completamente cortada.

Importante: No corte el núcleo ni la capa inferior de aluminio. Solo está aislando una tira de la capa superior.

Paso 2: Libere el extremo de la tira

En el borde del panel, levante con cuidado la tira cortada con la punta del cuchillo. Separe aproximadamente 25-50 mm de la tira del núcleo. La capa de aluminio debería desprenderse limpiamente si la unión está intacta.

Paso 3: Aplique la llave dinamométrica

Inserte el extremo abierto de la llave combinada debajo de la tira levantada. La llave debe sujetar la tira de manera que al tirar del mango se aplique una fuerza perpendicular a la superficie del panel.

Posicionamiento: El mango de la llave debe formar un ángulo de 90 grados con la longitud de la tira. El punto de pivote es donde la tira sale del panel.

Paso 4: Aplique fuerza gradual

Tire del mango de la llave de forma suave y constante. Observación:

- Fuerza requerida (estimar al tacto o medir con un dinamómetro)

- Patrón de despegue (suave o irregular)

- Residuos que quedan en la lámina de aluminio

Paso 5: Calcular la resistencia de despegue estimada

Si se utiliza un dinamómetro:

- Fuerza (N) = Lectura del dinamómetro (kg) × 9,8

- Par de torsión (N·mm) = Fuerza (N) × Longitud de la llave (mm)

- Resistencia estimada al despegue (N/mm) = Par de torsión (N·mm) ÷ Ancho de la tira (mm) ÷ Factor de longitud de la llave

Si solo se utiliza la palpación:

- Difícil de despegar con fuerza significativa → Probablemente aceptable (>4 N/mm)

- Se despega con esfuerzo moderado → Límite (2-4 N/mm)

- Se despega fácilmente con fuerza mínima → Rechazar el lote (<2 N/mm)

Paso 6: Inspeccionar la superficie despegada

El aspecto de la superficie despegada revela el modo de fallo:

4. Interpretación de resultados: Criterios de aprobación/rechazo

         5. Errores comunes en las pruebas y cómo evitarlos

       6. Cuándo realizar pruebas de laboratorio

El método de torsión manual es una prueba de cribado, no un sustituto del análisis de laboratorio certificado. Realice pruebas según la norma ASTM D1781 cuando:

- Los resultados límite generan incertidumbre sobre la aceptación

- El valor del envío supere los $50,000

- El proyecto sea de gran altura o de alto riesgo

- El proveedor no tenga un historial documentado de control de calidad

- Se prevea una reclamación de garantía

Las pruebas de laboratorio proporcionan evidencia documentada y sólida de la resistencia de la unión que puede respaldar reclamaciones legales o la aplicación de la garantía.

7. Documentación para registros de adquisiciones

       Para cada prueba realizada, documente lo siguiente:

         Conserve estos registros como parte de su documentación de calidad. En caso de una futura disputa de garantía, los registros de prueba contemporáneos demuestran la debida diligencia en la aceptación del material. 8. Conclusión

El método de torsión manual no sustituye las pruebas de laboratorio ASTM D1781. Es una herramienta práctica de inspección in situ que identifica fallos importantes de adhesión antes de la instalación de los paneles. Cuando la resistencia al despegue es claramente insuficiente (la capa de aluminio se separa con una fuerza mínima, dejando el aluminio al descubierto sin residuos de adhesivo), el lote debe rechazarse inmediatamente.

Para los profesionales de compras, este método ofrece una ventaja competitiva con los proveedores. Si se puede demostrar, en el muelle de carga, que la resistencia de adhesión de un panel es deficiente, se tiene motivo para rechazar el envío antes del vencimiento del pago. El coste de las pruebas es insignificante. El coste de una fachada deslaminada no lo es.

Incluya una llave combinada en su kit de herramientas de calidad. Capacite a su personal de recepción sobre el protocolo. Y nunca asuma que un panel que parece estar bien en la superficie tiene una adhesión adecuada en su interior.
