¿Por qué se agrietan algunos paneles compuestos de aluminio durante el doblado y plegado?

¿Por qué se agrietan algunos paneles compuestos de aluminio durante el doblado y plegado?

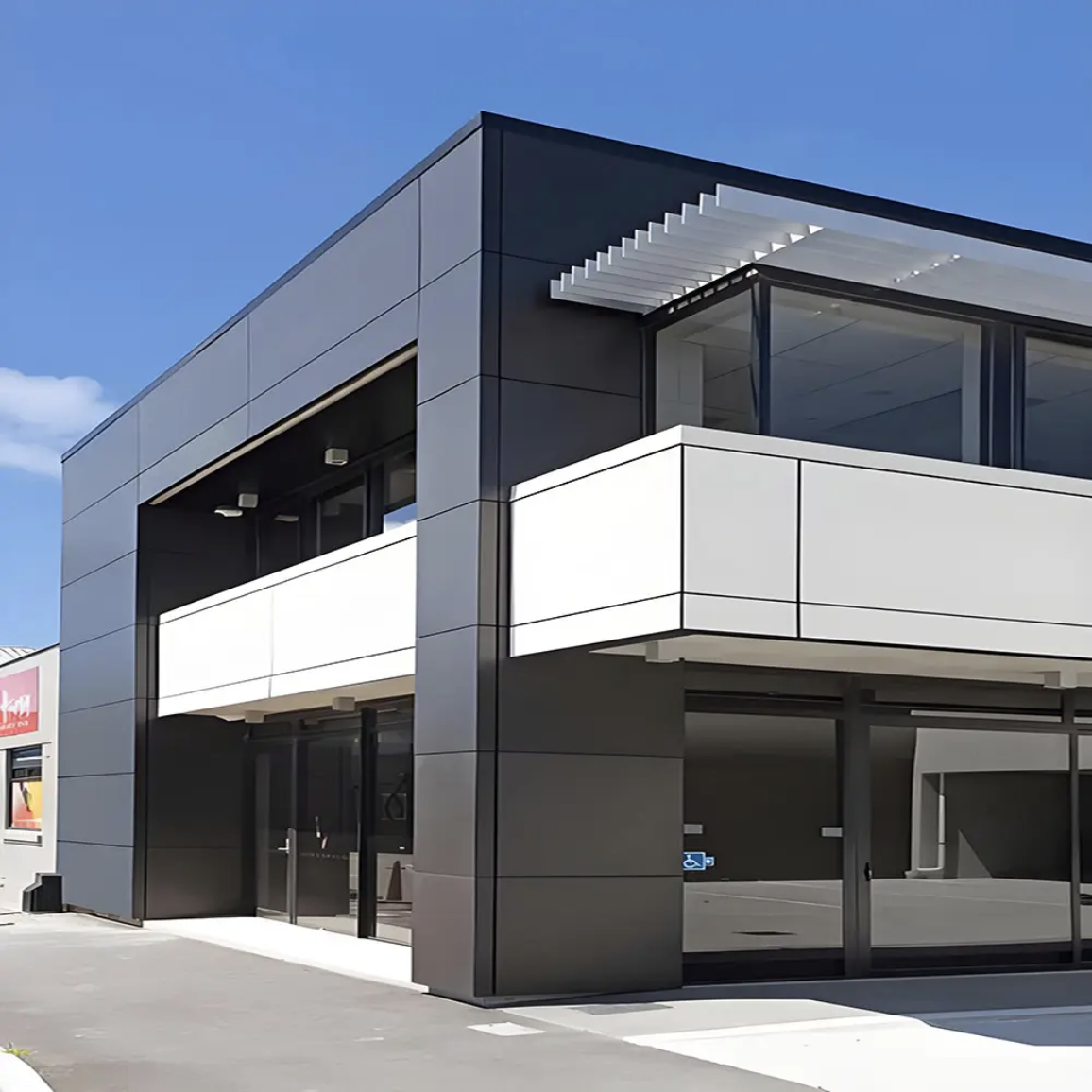

Ha especificado paneles compuestos de aluminio de alta calidad para un proyecto emblemático. El material llega. Su equipo de fabricación comienza a doblar y plegar para crear la compleja geometría de la fachada. Entonces ocurre: aparece una grieta pronunciada a lo largo de la línea de doblado. La lámina de aluminio se ha fracturado. El panel queda inservible.

El agrietamiento durante el doblado y plegado es uno de los problemas de fabricación más frustrantes y costosos en el procesamiento de paneles compuestos de aluminio. Desperdicia material, retrasa la instalación y puede desbaratar el cronograma de todo el proyecto.

La buena noticia es que el agrietamiento se puede prevenir. Comprender por qué ocurre y trabajar con un fabricante profesional de paneles compuestos de aluminio, como un fabricante o fábrica de ALUCOBOND que proporcione directrices de procesamiento claras, es la clave del éxito.

Esta guía explica la ciencia detrás del agrietamiento de los paneles compuestos de aluminio, los parámetros críticos que lo previenen y cómo los profesionales de compras pueden asegurarse de que sus equipos de fabricación tengan la información correcta antes de cortar un solo panel.

1. La estructura sándwich: ¿Por qué los paneles compuestos de aluminio (ACP) se comportan de manera diferente al metal sólido?

        Un panel compuesto de aluminio no es aluminio sólido. Su estructura es tipo sándwich: dos láminas delgadas de aluminio unidas a un núcleo, generalmente polietileno (PE), material ignífugo (FR) o mineral A2.

Esta construcción en capas genera un comportamiento mecánico único durante la flexión. Mientras que una lámina de aluminio sólido se puede doblar firmemente sin agrietarse, el núcleo de un ACP restringe la lámina interna de manera diferente. Durante la flexión, la lámina exterior de aluminio se estira mientras que la interior se comprime. El núcleo debe absorber estas deformaciones diferenciales. Cuando los parámetros son incorrectos, la lámina exterior estirada supera su límite de elongación y se agrieta.

La literatura de patentes sobre paneles sándwich de aluminio explica que "las operaciones de flexión en la formación de láminas o cintas corrugadas producen inhomogeneidades microestructurales que dan lugar a puntos de concentración de tensiones debido a cambios locales en las propiedades del material". Estas concentraciones de tensiones son donde se inician las grietas.

2. Parámetros críticos: ¿Por qué se agrietan los paneles compuestos de aluminio (ACP)?

2.1 Exceso del radio mínimo de curvatura

La causa más común de agrietamiento es doblar el panel con demasiada fuerza. Los paneles compuestos de aluminio tienen un radio mínimo de curvatura que debe respetarse.

Las directrices del sector especifican:

         Cuando el radio de curvatura es inferior a estos valores, la lámina de aluminio se estira más allá de su límite elástico, provocando fracturas. Como explica un fabricante, un radio de curvatura inferior al valor mínimo admisible causa directamente agrietamiento/arrugado por plegado en frío.

2.2 Control insuficiente de la profundidad de la ranura en V

Para los bordes plegados (como las esquinas de caja), se debe cortar una ranura en V en la parte posterior del panel para crear una bisagra. Si esta ranura es demasiado superficial, el plegado resulta difícil. Si es demasiado profunda, la lámina frontal de aluminio se debilita y se agrieta.

La guía de procesamiento de PREFABOND especifica los espesores exactos del material restante:

          La guía advierte: "Si la ranura en V es demasiado profunda, ya sea parcial o totalmente, no será posible crear un pliegue estético con un radio constante. Esto también podría provocar que la placa de cubierta de aluminio se agriete en la cara visible".

Un fabricante profesional de paneles compuestos de aluminio, como una fábrica de Alucobond, proporciona estas especificaciones. Un proveedor de baja calidad podría incluso desconocerlas.

2.3 Fragilización a bajas temperaturas

La temperatura afecta drásticamente la conformabilidad de los paneles compuestos de aluminio. El material del núcleo se vuelve más frágil en condiciones de frío.

         Como indica la guía de PREFABOND: «Para evitar la aparición de grietas en la cara visible revestida, al doblar paneles compuestos PREFABOND, la temperatura mínima del material y del ambiente debe ser de 5 °C para paneles con núcleo FR y de 20 °C para paneles con núcleo A2».

Los núcleos minerales A2 son particularmente sensibles. Requieren temperaturas más elevadas para un doblado exitoso, ya que su composición con relleno mineral ofrece menor flexibilidad que los núcleos poliméricos.

2.4 Dirección de doblado incorrecta con respecto a la orientación de las fibras del núcleo

Los paneles compuestos de aluminio no son isótropos. El núcleo presenta una orientación de las fibras derivada del proceso de fabricación. Doblar en paralelo a esta dirección de las fibras conlleva el riesgo de agrietamiento, mientras que doblar perpendicularmente produce resultados limpios.

El método correcto es doblar perpendicularmente a la dirección de las fibras del núcleo.

2.5 Herramientas y técnica inadecuadas

El uso de herramientas estándar para plegadoras, diseñadas para metal macizo, dañará los paneles compuestos de aluminio. El radio de la herramienta debe coincidir con el espesor del panel y la presión debe aplicarse de manera uniforme.

Las guías de procesamiento recomiendan:

- Usar un ajuste de tonelaje menor para reducir el daño al material.

- Aplicar presión uniforme a lo largo de toda la longitud de la curva.

- Realizar pruebas de curvado en material de desecho antes de la producción.

- Usar película o cinta protectora en las superficies de contacto de las herramientas para evitar marcas y grietas.

3. Comportamiento específico del núcleo: FR vs. A2

No todos los núcleos se comportan de la misma manera. Comprender las limitaciones específicas de cada núcleo es fundamental para los profesionales de compras.

Núcleo FR (ignífugo)

- Flexibilidad: Moderada

- Radio de curvatura mínimo (plegadora): 10 × espesor del panel

- Temperatura mínima de procesamiento: 5 °C

- Material restante en ranura en V: 0,2-0,4 mm

- Perforación permitida: Sí, solo en núcleo FR

Núcleo mineral A2 (no combustible)

- Flexibilidad: limitada (más frágil)

- Radio de curvatura mínimo (plegado por rodillos): 600 mm

- Temperatura mínima de procesamiento: 20 °C

- Material restante en ranura en V: 0,15-0,25 mm

- Se recomienda el uso de CNC para el ranurado: Sí

- Perforación permitida: No (la estructura del núcleo mineral impide la perforación)

La guía PREFABOND advierte explícitamente: «El corte de ranura en V solo se realiza con la ayuda de una máquina CNC para garantizar la profundidad de fresado correcta» para paneles con núcleo A2.

Si el fabricante de ALUCOBOND especifica un núcleo A2 para seguridad contra incendios, el fabricante debe ajustar sus técnicas en consecuencia. Los mismos parámetros de doblado que funcionan para el núcleo FR agrietarán el A2.

4. Método de "Doblado Gradual por Capas"

Para superficies curvas complejas, los fabricantes recomiendan un método de doblado gradual por capas en lugar de intentar el doblado completo en una sola operación:

         «Cada ángulo de flexión es ≤15°, y la tensión se libera cada 2 horas». Este método gradual permite que el material se relaje entre pasadas, reduciendo las tensiones internas que provocan grietas.

Para curvas pronunciadas con un radio inferior a 50 mm, la solución consiste en utilizar una placa delgada de 3 mm más una placa de aluminio de refuerzo, en lugar de intentar flexionar paneles más gruesos.

5. Cómo prevenir el agrietamiento: Lista de verificación para la adquisición

Antes de realizar el pedido: Selección del proveedor

Un fabricante profesional de paneles compuestos de aluminio o una fábrica de Alucobond le proporcionará:

- Guías de procesamiento con radios de curvatura mínimos y requisitos de temperatura

- Especificaciones específicas del núcleo que distinguen los parámetros de procesamiento de FR de A2

- Certificaciones de materiales que confirman propiedades mecánicas consistentes

Antes de la fabricación: Preparación

- Revise las guías de procesamiento del fabricante; no asuma que se aplican las técnicas estándar de doblado de metales

- Caliente los paneles con núcleo A2 a al menos 20 °C antes de doblarlos

- Realice pruebas de doblado en material de desecho para verificar los parámetros

- Compruebe la configuración de la profundidad de la ranura en V en el equipo     CNC antes de la producción

Durante la fabricación: control de calidad

- Utilice una máquina dobladora de placas de tres rodillos en lugar de una prensa plegadora mecánica siempre que sea posible.

- Aplique presión gradual en varias pasadas, no un solo doblado agresivo.

- Elimine las rebabas y virutas de los bordes cortados antes de doblar; los residuos crean puntos de tensión.

- Limpie los rodillos de doblado para evitar marcas de presión y contaminación.

6. El papel del fabricante en la prevención de grietas

Un fabricante de paneles compuestos de aluminio de calidad ofrece más que solo paneles. Proporciona la documentación técnica que permite una fabricación exitosa.

Lo que ofrece un fabricante profesional

Una fábrica o fabricante de Alucobond proporciona:

- Manuales de procesamiento detallados con parámetros específicos para cada núcleo.

- Especificaciones de profundidad de la ranura en V para diferentes espesores de panel.

- Requisitos de temperatura para núcleos A2 y FR.

- Soporte técnico para los fabricantes que encuentren problemas.

Como destaca la guía PREFABOND: «Al determinar cómo procesar correctamente el panel, asegúrese de tener en cuenta el espesor del sistema adhesivo». Este nivel de detalle es lo que distingue a los fabricantes de alta gama de los proveedores de productos básicos.

Consecuencias de la falta de orientación

Los proveedores que no pueden proporcionar documentación de procesamiento probablemente venden paneles de calidad estándar con propiedades mecánicas inconsistentes. Sin especificaciones, los fabricantes deben adivinar, lo que conlleva paneles agrietados, desperdicio de material y retrasos en los proyectos.

7. Costo del agrietamiento

        Un solo panel agrietado puede parecer un problema menor. Pero cuando entre el 10% y el 20% de un pedido grande se agrieta durante la fabricación —una tasa común cuando los parámetros son incorrectos—, los costos se disparan.

Conclusión

Los paneles compuestos de aluminio se agrietan durante el doblado y plegado por razones predecibles: se excede el radio mínimo de curvatura, la ranura en V es demasiado profunda, la temperatura es demasiado baja o la dirección de doblado es incorrecta con respecto a la orientación de la fibra central.

Para los profesionales de compras, el mensaje es claro:

1. Seleccione un fabricante profesional que proporcione directrices de procesamiento específicas para cada núcleo.

2. Especifique el tipo de núcleo (FR vs. A2) y asegúrese de que los fabricantes comprendan las diferencias.

3. Exija la documentación del proceso antes de que comience la fabricación.

4. Exija pruebas de doblado en material de desecho antes de la producción.

5. Controla la temperatura: los núcleos A2 requieren temperaturas superiores a 20 °C.

Un fabricante de paneles compuestos de aluminio de buena reputación, como una fábrica o fabricante de Alucobond, proporcionará la documentación técnica necesaria para una fabricación exitosa. Es probable que los proveedores que no puedan proporcionar directrices de procesamiento vendan paneles estándar con propiedades mecánicas impredecibles.

No permita que sus paneles se agrieten por un doblado excesivo. Obtenga las especificaciones. Siga las directrices. Y realice pruebas antes de la producción.
