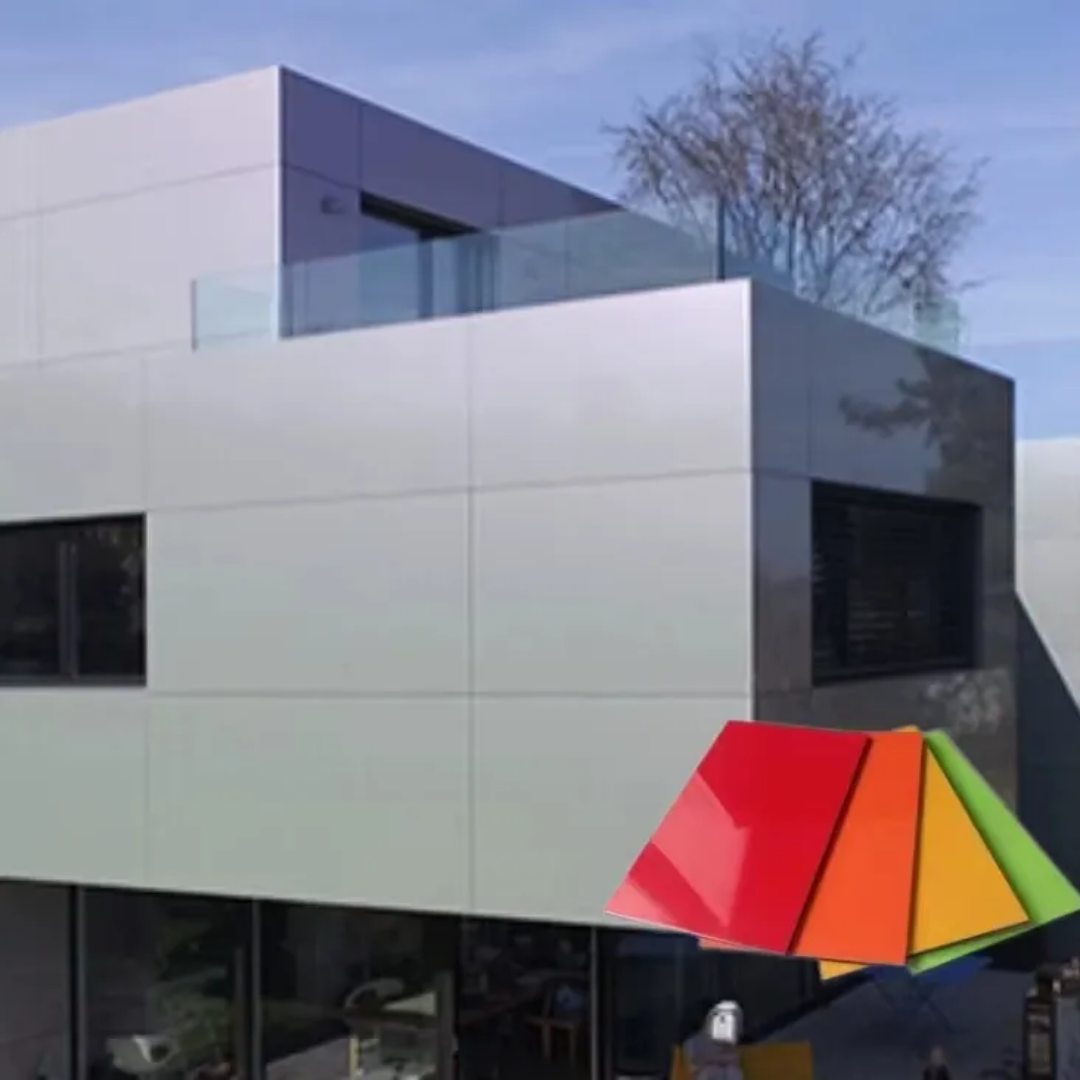

Por qué el peso puede ser un indicador de calidad en un panel compuesto de aluminio
En el mundo de la adquisición de materiales de construcción, la calidad suele ser invisible. En el caso de los paneles compuestos de aluminio (ACP), el producto final instalado oculta las decisiones sobre los materiales que determinan su rendimiento, durabilidad y seguridad. El revestimiento parece el mismo. El color coincide con la muestra. Pero bajo la superficie, existen diferencias significativas que solo se hacen evidentes años después de la instalación o, para el comprador exigente, en el momento de la entrega.
Uno de los indicadores más sencillos y fiables de la calidad de un ACP es el peso. Aunque pueda parecer básico, el peso de un panel revela información crucial sobre los materiales utilizados en su fabricación: el grosor de las láminas de aluminio, el tipo y la densidad del núcleo y la integridad estructural general del producto.
Para los compradores profesionales, comprender cómo interpretar el peso de un panel es una habilidad práctica que permite una verificación de calidad rápida en obra sin necesidad de equipos de laboratorio especializados. Esta guía explica la relación entre el peso y la calidad en los ACP, proporcionando el conocimiento necesario para distinguir los productos de alta calidad de las alternativas de ingeniería deficiente.
La ecuación fundamental: Peso = Sustancia del material
En su forma más simple, el peso de un panel compuesto de aluminio es la suma de sus componentes:
- Lámina superior de aluminio (espesor y aleación)
- Lámina inferior de aluminio (espesor y aleación)
- Material del núcleo (tipo y densidad)
- Recubrimientos (frontal y posterior)
Los paneles compuestos de aluminio de alta calidad utilizan más material: láminas de aluminio más gruesas, núcleos minerales más densos para mayor resistencia al fuego y recubrimientos aplicados correctamente. Los paneles de menor calidad logran ahorros de costos al reducir la cantidad de material: láminas más delgadas, núcleos más ligeros (a menudo rellenos de aire) o materiales sustitutos.
Dado que el aluminio y los materiales del núcleo tienen densidades predecibles, el peso de un panel por unidad de área (generalmente expresado en kilogramos por metro cuadrado, kg/m²) proporciona una indicación confiable de si el panel cumple con su composición de material especificada.
La ciencia de la densidad de los paneles compuestos de aluminio (ACP)
La clave para comprender el peso como indicador de calidad reside en las densidades de sus materiales constituyentes:
Material | Densidad típica (g/cm³) |
Aluminio (serie 3000/5000) | 2,70 |
Núcleo de polietileno (PE) | 0,92–0,95 |
Núcleo ignífugo (FR) (con relleno) | 1,10–1,40 |
Núcleo mineral A2 | 1,60–1,90 |
Recubrimiento PVDF | 1,70–1,80 |
Un panel compuesto de aluminio (ACP) estándar de 4 mm con láminas de aluminio de 0,5 mm y núcleo de polietileno (PE) tiene un peso teórico aproximado de 5,5–6,0 kg/m². El mismo panel con núcleo mineral A2 pesa entre 7,5 y 9,0 kg/m², significativamente más pesado debido a la alta densidad del relleno mineral.
Cuando el peso de un panel es significativamente inferior a estos rangos esperados, indica que se ha reducido o sustituido uno o más componentes, lo que compromete su rendimiento.
Qué revela el peso sobre cada componente
1. Espesor de la lámina de aluminio
Las láminas de aluminio constituyen la mayor parte del peso de un panel. Incluso pequeñas reducciones en el espesor de la lámina producen diferencias de peso apreciables.
- Láminas de 0,5 mm: Especificación premium para aplicaciones en edificios de gran altura, con fuertes vientos o resistentes a impactos.
- Láminas de 0,4 mm: Estándar para la mayoría de aplicaciones exteriores; aceptable, pero con menor resistencia a las abolladuras.
- Láminas de 0,3 mm: Especificación económica; adecuada solo para aplicaciones interiores o de bajo riesgo.
Impacto en el peso: Para un panel de 4 mm, reducir ambas láminas de 0,5 mm a 0,3 mm reduce el peso del panel en aproximadamente 1,0–1,2 kg/m², lo que representa una reducción del 20 % en el peso total.
Qué verificar: Si especifica láminas de 0,5 mm, pero los paneles entregados se sienten inesperadamente ligeros, es posible que el fabricante haya utilizado láminas más delgadas.
2. Tipo y densidad del núcleo
El material del núcleo influye drásticamente tanto en el peso como en el comportamiento ante el fuego.
Tipo de núcleo | Rango de peso típico (panel de 4 mm) | Altamente inflamable |
Retardante de llama (FR) | 5,5–6,5 kg/m² (con revestimientos de 0,4 mm) | Autoextinguible |
Núcleo mineral A2 | 7,5–9,0 kg/m² (con revestimientos de 0,5 mm) | Contribución limitada al fuego |
Qué comprobar: Si un panel con clasificación A2 pesa menos de 7,5 kg/m², es probable que contenga una cantidad insuficiente de relleno mineral y que no alcance el rendimiento de fuego A2 auténtico.
3. Consistencia del núcleo y contenido de huecos
El peso también revela la calidad del núcleo. Un panel compuesto de aluminio (ACP) fabricado correctamente tiene un núcleo uniforme con una densidad constante en todo el panel. Un peso inconsistente entre paneles del mismo lote, o incluso dentro de un mismo panel, indica:
- Huecos o burbujas de aire en el núcleo.
- Presión de laminación inconsistente.
- Variaciones en la densidad del material del núcleo.
Qué verificar: Pesar varios paneles del mismo lote. Una variación significativa (superior a ±3-5%) sugiere una calidad de fabricación inconsistente.
4. Presencia de recubrimiento posterior
Los paneles compuestos de aluminio (ACP) de alta calidad incluyen un recubrimiento posterior completamente aplicado (generalmente a base de epoxi) que añade un peso considerable y proporciona una protección crucial contra la corrosión. Los paneles económicos pueden omitir o aplicar de forma insuficiente el recubrimiento posterior, lo que resulta en un peso ligeramente menor y una durabilidad significativamente reducida.
Rangos de peso estándar para ACP de calidad
Los compradores profesionales deben consultar estos rangos de peso típicos al evaluar los paneles. Los pesos reales varían según el fabricante, pero las desviaciones significativas justifican una investigación.
Tipo de panel | Espesor de la capa exterior | Espesor total | Peso típico (kg/m²) |
Núcleo de PE (Económico) | 0,30 mm | 4 mm | 4,2–4,8 |
Núcleo de PE (Estándar) | 0,40 mm | 4 mm | 4,8–5,5 |
Núcleo de PE (Premium) | 0,50 mm | 4 mm | 5,5–6,2 |
Núcleo FR (Estándar) | 0,40 mm | 4 mm | 5,5–6,5 |
Núcleo FR (Premium) | 0,50 mm | 4 mm | 6,5–7,5 |
Núcleo mineral A2 | 0,50 mm | 4 mm | 7,5–9,0 |
Núcleo mineral A2 | 0,50 mm | 6 mm | 11,0–13,0 |
Cómo medir y verificar el peso de un panel
La verificación del peso in situ solo requiere herramientas básicas y un método sistemático.
Equipo necesario
- Balanza digital con capacidad para medir al menos 20 kg con una precisión de 0,1 kg.
- Cinta métrica para calcular la superficie del panel.
- Cuaderno para registrar las mediciones.
Procedimiento paso a paso
1. Seleccionar muestras representativas: Elija paneles de diferentes palés o capas dentro del envío. Tamaño mínimo de la muestra: 5 paneles por lote o el 10 % del envío, lo que sea mayor.
2. Medir las dimensiones del panel: Mida con precisión el largo y el ancho. Calcule la superficie en metros cuadrados:
Superficie (m²) = Largo (m) × Ancho (m)
3. Pesar el panel: Coloque el panel plano sobre la balanza. Registre el peso en kilogramos.
4. Calcular el peso por metro cuadrado:
Peso por m² = Peso del panel (kg) ÷ Área (m²)
5. Comparar con el rango esperado: Compare el valor calculado con el rango esperado para el tipo de panel, el espesor de la lámina y el material del núcleo especificados.
6. Documentar los resultados: Registre las mediciones con los números de identificación de los paneles. Incluya fotografías si los pesos se encuentran fuera de los rangos aceptables.
Señales de alerta comunes relacionadas con el peso
Los compradores profesionales deben estar atentos a estos indicadores de posibles problemas de calidad:
Señal de alerta | Qué puede indicar |
Los paneles se sienten notablemente más ligeros de lo esperado | Se sustituyeron las láminas por otras más delgadas; se redujo la densidad del núcleo; se omitió el recubrimiento posterior. |
Variación significativa de peso entre paneles | Fabricación inconsistente; huecos en el núcleo; control de calidad deficiente. |
Paneles con clasificación A2 que pesan menos de 7,5 kg/m² | Insuficiente relleno mineral; posible tergiversación de la clasificación de resistencia al fuego. |
Paneles del mismo lote, pero con peso variable en diferentes palés | Producción mixta; posible mezcla de diferentes grados. |
Peso uniforme, pero el panel se siente blando o flexible | El núcleo podría estar insuficientemente curado o no estar bien adherido a las láminas. |
Implicaciones económicas de los paneles con peso inferior al especificado
Cuando un proveedor entrega paneles más ligeros de lo especificado, el ahorro en la fabricación se consigue a costa del rendimiento. Los costes ocultos para el comprador incluyen:
Componente comprometido | Posible consecuencia |
Revestimientos de aluminio más delgados | Menor resistencia a la carga del viento; mayor riesgo de abolladuras y daños por impacto; menor vida útil. |
Núcleo de menor densidad | Menor rigidez; mayor riesgo de deformación plástica; posible compromiso de la seguridad contra incendios. |
Recubrimiento posterior omitido | Corrosión acelerada; menor adherencia de los selladores; menor cobertura de la garantía. |
Huecos en el núcleo | Puntos débiles susceptibles a fallar bajo carga; resultados de fabricación inconsistentes. |
Estas consecuencias suelen manifestarse años después de la instalación, mucho después de que el equipo de compras haya pasado a otros proyectos, pero dentro de la vida útil prevista del edificio.
El peso en el contexto de la seguridad contra incendios
Para proyectos que requieren paneles compuestos de aluminio (ACP) resistentes al fuego, el peso es particularmente crítico. Los paneles A2 con núcleo mineral son densos y pesados debido a la alta concentración de rellenos minerales (normalmente entre el 70 % y el 85 % del peso). Los paneles falsificados o que no cumplen con la normativa suelen sustituir los rellenos por otros más ligeros o reducir su contenido mineral, lo que resulta en:
- Menor peso (a menudo inferior a 7,0 kg/m² para paneles de 4 mm).
- Menor resistencia al fuego.
- Posible incumplimiento de los requisitos del código de construcción.
Los compradores profesionales deben considerar el peso como una herramienta de verificación de primera línea para los paneles resistentes al fuego. Si un panel A2 no se percibe sustancialmente más pesado que un panel PE estándar, es casi seguro que no cumple con la normativa.
Integración de la verificación del peso en el control de calidad
La medición del peso debe ser un componente estándar del control de calidad de entrada (CCI) para los paneles compuestos de aluminio (ACP). Un protocolo práctico incluye:
1. Establecer rangos de peso esperados: Antes del envío, obtener del proveedor el peso teórico por metro cuadrado para la configuración de panel especificada.
2. Verificación previa al envío: Si es posible, pesar paneles representativos en la fábrica antes del envío para establecer una referencia.
3. Inspección de recepción: Al recibir los paneles, péselos de cada lote y compárelos con los valores de referencia y teóricos previos al envío.
4. Umbral de no conformidad: Establezca un umbral (p. ej., ±5 % de desviación) a partir del cual los paneles se marquen para su posterior investigación o rechazo.
5. Documentación: Mantenga registros de las mediciones de peso como parte de la documentación de calidad del proyecto.
Limitaciones: lo que el peso NO revela
Si bien el peso es un indicador valioso, tiene limitaciones. El peso por sí solo no confirma:
- Composición de la aleación (si el aluminio es virgen o reciclado).
- Calidad del recubrimiento (resistencia a los rayos UV, retención del brillo, adherencia).
- Clasificación de resistencia al fuego (requiere pruebas certificadas; el peso es un indicador complementario).
- Durabilidad a largo plazo (requiere evaluación de los sistemas de recubrimiento y los procesos de fabricación).
Para estos factores, la verificación del peso debe combinarse con otros controles de calidad: certificados de fábrica, informes de pruebas de recubrimiento, documentación de clasificación de resistencia al fuego e inspección visual.
Conclusión
Para los compradores profesionales, el peso es un indicador de calidad potente y práctico para los paneles compuestos de aluminio. Dado que los materiales de primera calidad —láminas de aluminio más gruesas, núcleos minerales densos, recubrimientos aplicados correctamente— tienen densidades predecibles, el peso por metro cuadrado revela si un panel cumple con su composición especificada.
Al establecer rangos de peso esperados, implementar protocolos de medición sistemáticos y tratar las desviaciones significativas como señales de alerta, los compradores pueden identificar rápidamente los paneles con deficiencias de ingeniería antes de que lleguen a la etapa de instalación. En una industria donde la calidad a menudo es invisible hasta que se produce una falla, el peso proporciona una garantía tangible y medible de la sustancia y el rendimiento del material.
