¿Por qué algunos paneles de aluminio necesitan subestructura reforzada y otros no?
¿Por qué algunos paneles compuestos de aluminio requieren subestructuras reforzadas y otros no?
Al especificar paneles compuestos de aluminio (ACP) para la fachada de un edificio, la subestructura —el armazón de rieles, soportes y rigidizadores metálicos detrás del revestimiento visible— suele pasarse por alto. Sin embargo, la complejidad y el costo de este armazón oculto varían drásticamente según el tipo de ACP seleccionado.
Algunos paneles requieren subestructuras reforzadas extensas con soportes muy juntos y una estructura de gran calibre. Otros permiten un mayor espaciado, materiales más ligeros y una instalación más sencilla. Comprender el porqué de estas diferencias —y cómo especificar paneles que minimicen las necesidades de la subestructura— es fundamental para los profesionales de compras que gestionan presupuestos y plazos de proyectos.
Esta guía explica los principios de ingeniería que sustentan los requisitos de la subestructura, compara los tipos de paneles y demuestra por qué un fabricante profesional de paneles compuestos de aluminio, como una fábrica o un fabricante de Alucobond, produce paneles diseñados para una instalación eficiente.
1. Principio de ingeniería: ¿Por qué existe la subestructura?
La subestructura cumple tres funciones críticas:
Función | Descripción |
Transferencia de carga | Transmite las cargas de viento, sísmicas y de peso propio del panel a la estructura del edificio. |
Planitud | Proporciona una superficie plana y uniforme para la fijación del panel, evitando la deformación y el abombamiento. |
Acomodación térmica | Permite la expansión y contracción de la fachada sin acumulación de tensiones. |
Los paneles con mayor rigidez pueden cubrir mayores distancias entre apoyos, reduciendo los costos de material y mano de obra de la subestructura. El cálculo de la rigidez del panel depende de su espesor, el módulo de elasticidad de sus materiales y las propiedades geométricas de su estructura central.
2. Tipos de paneles y requisitos de su subestructura
Paneles de aluminio macizo
Los paneles de aluminio macizo (por ejemplo, de 3 mm o 4 mm de espesor) son monolíticos: todo su espesor es de aleación de aluminio. Si bien son resistentes, tienen la menor relación rigidez-peso entre las opciones de revestimiento metálico, ya que carecen de la optimización geométrica de los núcleos compuestos. Propiedad:
Propiedad | Aluminio macizo de 3 mm | Requisitos típicos |
Peso por m² | ~8,1 kg | Más pesado que los materiales compuestos |
Rigidez relativa | Mínima | Requiere menor separación entre soportes |
Los paneles macizos suelen requerir un extenso refuerzo. Como especifica la norma JGJ 255-2012, «cuando sea necesario, se deben añadir nervaduras de refuerzo para aumentar su rigidez y mantener la planitud del tablero». La norma también exige que «el espesor de la sección de la nervadura no sea inferior a 1,5 mm», lo que incrementa significativamente el coste del material.
Para el aluminio macizo, el plegado de los bordes debe realizarse mediante ranurado mecánico, controlando estrictamente la profundidad del ranurado; el fondo del ranurado no debe alcanzar el panel frontal. Este requisito aumenta la complejidad de la fabricación. Además, para los paneles compuestos de aluminio y plástico y los paneles de nido de abeja de aluminio, al plegar los bordes, se debe utilizar el ranurado mecánico, controlando estrictamente la profundidad del ranurado para garantizar que el fondo del ranurado no toque el panel frontal.

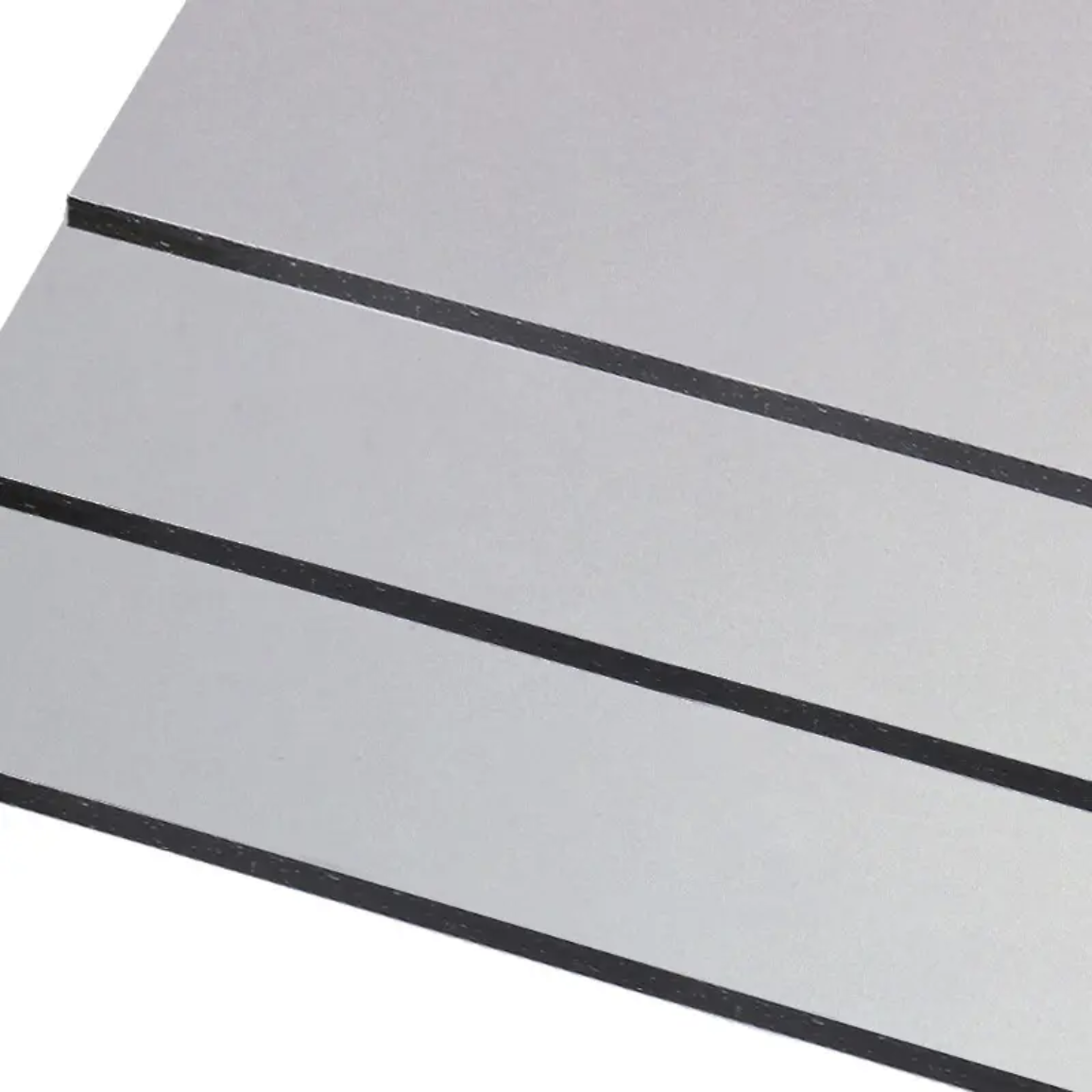

Paneles compuestos de aluminio estándar (núcleo de PE)
Los paneles compuestos de aluminio estándar constan de dos finas láminas de aluminio (normalmente de 0,3 a 0,5 mm cada una) unidas a un núcleo de polietileno (PE). Esta estructura tipo sándwich proporciona una relación rigidez-peso significativamente mayor que el aluminio macizo, ya que el núcleo separa las láminas, creando un profundo efecto de viga en I.
Propiedad | Panel compuesto de aluminio con núcleo de PE de 4 mm | Ventaja frente a panel sólido de 3 mm |
Peso por m² | ~4,8-5,5 kg | ~40-50% más ligero |
Relación rigidez-peso | Mayor | Permite mayor separación entre soportes |
El panel compuesto de aluminio (ACP) estándar para interiores de Aalcopanel, por ejemplo, utiliza láminas de aleación de aluminio 1100 con un núcleo termoplástico de polietileno (PE) y pesa 3,8 kg por metro cuadrado con un espesor de 3 mm.
Sin embargo, los paneles con núcleo de PE presentan limitaciones. Para aplicaciones exteriores que requieren resistencia al fuego, el núcleo polimérico puede necesitar soporte adicional, ya que se ablanda a altas temperaturas. Los núcleos con relleno mineral de los paneles resistentes al fuego suelen ofrecer un rendimiento estructural superior.
Paneles compuestos de aluminio resistentes al fuego (FR y núcleo mineral A2)
Los paneles resistentes al fuego de alta gama de fabricantes como ALUCOBOND utilizan núcleos con relleno mineral con una densidad y rigidez sustancialmente mayores que las del PE. La certificación CodeMark de Nueva Zelanda para ALPOLIC™ NC especifica un material compuesto de aluminio (ACM) de 4,0 mm de espesor con un núcleo mineral no combustible de 3,0 mm, intercalado entre dos láminas de revestimiento metálico de aluminio de 0,5 mm de espesor.
Estos núcleos minerales ofrecen:
- Mayor módulo de elasticidad – Mayor resistencia a la flexión
- Estabilidad térmica mejorada – Menor deformación ante cambios de temperatura
- Mayor retención de tornillos – Mayor poder de sujeción de los sujetadores
La rigidez superior de los paneles con núcleo mineral permite una mayor separación entre soportes, lo que reduce directamente los costos de la subestructura.
Paneles de nido de abeja de aluminio
Para obtener la mejor relación rigidez-peso, los paneles de nido de abeja de aluminio son inigualables. El núcleo consiste en una estructura de celdas hexagonales, generalmente fabricada con aleación de aluminio A3003. Como señalan las investigaciones sobre paneles sándwich de nido de abeja de aluminio, estas estructuras ofrecen "excelentes características de rigidez y resistencia" y son "ampliamente utilizadas por estas características".
Propiedad | Panel alveolar de 20 mm | Panel compuesto de aluminio de 4 mm |
Rigidez a la flexión | 38,44 × 10⁶ N·mm² | Significativamente menor |
Peso por m² | ~5,4-5,75 kg (20 mm) | Rango similar |
Espaciamiento entre soportes | Mucho mayor | Estándar |
Sin embargo, los paneles alveolares presentan algunas desventajas: mayor coste del material, detalles de borde más complejos y requisitos de fabricación específicos. Las placas de nido de abeja de aluminio utilizan placas de aleación de aluminio con tratamiento de pulverización de perfluorocarbono como revestimiento y placa. Están compuestas por placas estructurales de alta temperatura y alta presión, con un núcleo de nido de abeja de aluminio en su interior. Poseen características como ligereza, alta tenacidad, alta rigidez y aislamiento térmico y acústico.
3. ¿Por qué algunos paneles necesitan refuerzo?
El requisito de las nervaduras
Las normas técnicas exigen que, para los paneles compuestos de aluminio y plástico, se instalen nervaduras en los bordes plegados. Esto significa que, incluso antes de considerar la subestructura, los propios paneles pueden requerir refuerzo perimetral.
La norma especifica además que, según los requisitos de tensión, se pueden instalar nervaduras de refuerzo. Para los paneles compuestos de aluminio y plástico, las nervaduras deben instalarse en los bordes plegados. Estas nervaduras:
- Previenen la curvatura y la deformación de los bordes.
- Distribuyen las cargas puntuales de los sujetadores.
- Mantienen la planitud en grandes tramos.
El problema de las "nervaduras flotantes"
Un error común en la subestructura implica el uso de "nervaduras flotantes": rigidizadores que solo se fijan a la cara del panel, sin estar integrados a la estructura principal del edificio. La norma técnica advierte que "en algunos proyectos, las nervaduras centrales solo se consideran para garantizar la planitud del panel, no como borde de apoyo. En este caso, las nervaduras centrales solo se conectan al panel, no a las nervaduras de los bordes ni a los bordes plegados del panel de aluminio monocapa. Ambos extremos de las nervaduras centrales quedan sin soporte y no pueden servir como borde de apoyo para la cuadrícula del panel. Al calcular el panel, no se debe considerar la función de soporte de las nervaduras centrales".
Un refuerzo adecuado requiere nervaduras que estén firmemente conectadas al panel y que cuenten con medidas anticorrosión. Las nervaduras centrales que sirven como borde de soporte del panel deben estar firmemente conectadas a las nervaduras de borde o a los bordes plegados del panel de aluminio monocapa. La conexión entre las nervaduras centrales que soportan la rejilla del panel metálico y otras nervaduras centrales que se cruzan debe cumplir con los requisitos de transmisión de fuerza.
4. La conexión entre el diseño del núcleo y el rendimiento estructural
Las investigaciones sobre paneles sándwich demuestran consistentemente que la geometría del núcleo y la selección del material son los principales determinantes del rendimiento estructural. Un estudio comparativo de diferentes materiales de núcleo (aluminio AL3105, fibra de vidrio y compuestos de fibra Innegra/epoxi) reveló que el núcleo reticular AL3105 presenta la mayor relación resistencia-peso.
Este principio se aplica directamente a los paneles compuestos de aluminio y plástico (ACP). La estructura del núcleo —ya sea de polietileno sólido, con relleno mineral o de nido de abeja— determina cómo se transfieren las cargas desde las láminas exteriores a la subestructura. Los paneles con núcleos mal diseñados requieren soportes más frecuentes debido a la ineficiencia en la transmisión de cargas.
La norma técnica JGJ 255-2012 lo codifica, estableciendo que «para paneles compuestos de aluminio y plástico y paneles de nido de abeja de aluminio, al realizar los cálculos, el espesor debe considerarse como el espesor total del panel, y la resistencia debe adoptarse de acuerdo con la norma». Esto reconoce que el panel funciona como un compuesto integrado, no como capas separadas.
5. Normativa de la subestructura: Requisitos de los códigos
La norma china "Especificación Técnica de Ingeniería para Muros Cortina de Metal y Piedra" (JGJ 133-2001) exige que "las láminas metálicas, a lo largo de los bordes, se fijen a las vigas o columnas con pernos. El diámetro de los pernos no debe ser inferior a 4 mm. El número de pernos debe determinarse mediante cálculo en función de la carga de viento y la acción sísmica que soporta la lámina". Esto se aplica independientemente del tipo de panel: la subestructura debe diseñarse mediante ingeniería, no por intuición.
En cuanto al refuerzo, "las dimensiones de la sección transversal de las nervaduras de los bordes de las láminas metálicas deben diseñarse según los requisitos estructurales. Las nervaduras centrales de un solo tramo deben diseñarse como vigas simplemente apoyadas. Las nervaduras centrales deben tener la rigidez suficiente y su deflexión no debe exceder 1/300 de la longitud de la nervadura central".
La norma también especifica los requisitos de fijación: «Las láminas metálicas deben fijarse a las vigas o columnas con pernos a lo largo de los bordes». El diámetro de los pernos no debe ser inferior a 4 mm. El número de pernos debe determinarse mediante un cálculo basado en la carga de viento y la acción sísmica que soporta la lámina». Además, «cuando las nervaduras de los bordes y las nervaduras centrales se conectan a la lámina metálica, deben estar conectadas de forma segura y contar con medidas anticorrosión».
6. La ventaja de la fábrica Alucobond
Al adquirir paneles compuestos de aluminio de un fabricante profesional, como una fábrica o un fabricante de ALUCOBOND, usted recibe paneles diseñados para una eficiencia estructural óptima.
Tecnología de núcleo mineral
ALUCOBOND A2 cuenta con un núcleo mineral (clase de material de construcción A2, s1, d0) que proporciona una «estabilidad y rigidez a la flexión muy elevadas». Este relleno mineral constituye más del 90 % del contenido del núcleo, lo que proporciona una rigidez excepcional sin añadir un peso significativo.
Planitud precisa
El proceso de fabricación de paneles compuestos de aluminio (ACP) de alta calidad utiliza líneas de producción automatizadas, inteligentes y de alta velocidad que garantizan un espesor y una planitud uniformes. La línea de productos ALUCOBOND® especifica la "planitud precisa" como un atributo clave, lo que se traduce directamente en un comportamiento estructural predecible bajo carga.
Soporte de ingeniería
Los fabricantes de alta gama proporcionan documentación de ingeniería detallada, que incluye:
- Tablas de luces admisibles para diversas cargas de viento
- Recomendaciones de espaciado de fijaciones
- Cálculos de dilatación térmica
- Requisitos de acabado de bordes
Esta documentación permite un diseño preciso de la subestructura, sin sobredimensionamiento (costoso) ni infradimensionamiento (peligroso). El certificado ALPOLIC™ NC CodeMark, por ejemplo, especifica que el panel está "diseñado para su uso como parte de un sistema de revestimiento exterior" en edificios "dentro del alcance de la solución aceptable E2/AS1 párrafo 1.1 del NZBC, para zonas de viento hasta 'Extra Alto' inclusive".
7. Implicaciones de Adquisición
Al especificar paneles compuestos de aluminio (ACP), considere cómo su elección afecta los costos de la subestructura:
Tipo de panel | Material del núcleo | Rigidez relativa | Densidad de la subestructura | Costo total |
ACP con núcleo de polietileno (PE) | Polietileno | Baja-Moderada | Estándar | Baja-Moderada |
ACP con núcleo ignífugo (FR) | Relleno mineral | Moderado | Estándar-Moderado | Moderado |
ACP con núcleo mineral A2 | >90% Mineral | Alto | Reducido | Mayor |
Panel alveolar (Hyper-Cell) | Celda de aluminio | Muy alto | Minimizado | Alto |
Preguntas para su proveedor
1. ¿Cuál es la rigidez a la flexión (D) o la rigidez a la flexión equivalente del panel? – Esto permite una comparación directa entre productos.
2. ¿Cuál es la separación máxima recomendada entre apoyos para nuestra carga de viento de diseño? – Un fabricante profesional de paneles compuestos de aluminio dispondrá de tablas de luces.
3. ¿Requiere el panel nervaduras de borde o refuerzo perimetral según la norma JGJ 133? – Aclara los requisitos de fabricación.
4. ¿Podemos reducir la densidad de la subestructura con una capa exterior más gruesa o un núcleo mineral? – Determina si la mejora de un panel de alta gama se amortiza gracias al ahorro en la subestructura.
8. Conclusión
Algunos paneles compuestos de aluminio requieren subestructuras reforzadas porque sus materiales de núcleo carecen de la rigidez suficiente para cubrir la distancia entre apoyos sin una deflexión excesiva. Otros, en particular los de fabricantes de alta gama como Alucobond, con núcleos rellenos de minerales o construcción de panal, alcanzan la rigidez suficiente para permitir una mayor separación entre apoyos y una estructura más ligera.
La elección afecta no solo los costos de los materiales, sino también la mano de obra de instalación, el espesor de la envolvente del edificio y el rendimiento a largo plazo de la fachada.
Para los profesionales de compras, la lección es mirar más allá de la superficie del panel. El núcleo determina la estructura subyacente. Al seleccionar paneles diseñados para ofrecer rigidez —de un fabricante de paneles compuestos de aluminio calificado con propiedades estructurales documentadas— se pueden reducir los requisitos de la subestructura, simplificar la instalación y disminuir el costo total del proyecto.
