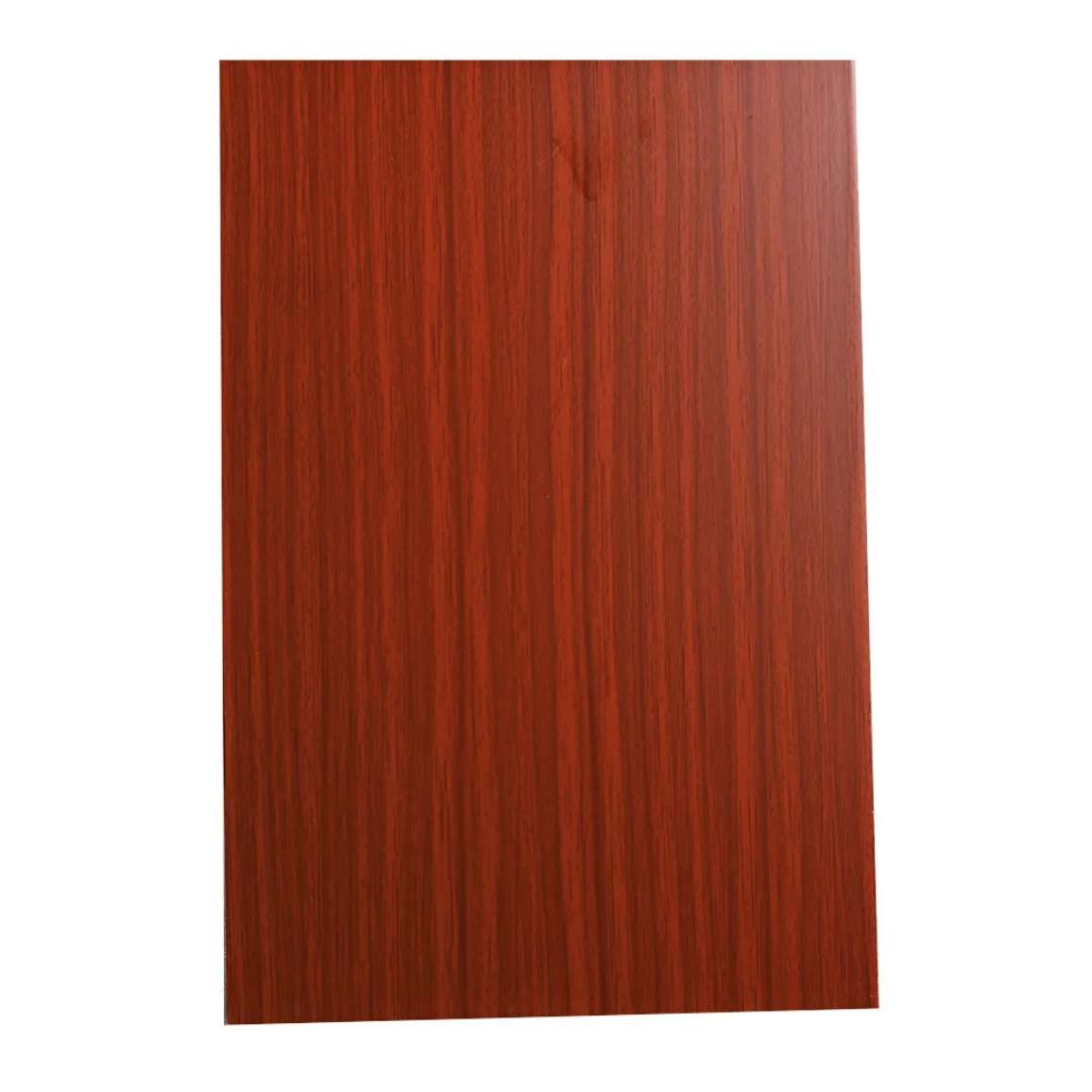

¿Por qué algunos paneles compuestos de aluminio llegan deformados o curvados? ¿Qué hacer?
¿Por qué algunos paneles compuestos de aluminio llegan deformados o curvados? ¿Qué hacer?
Al abrir el contenedor, los paneles se ven bien apilados en palés. Pero cuando el equipo de instalación comienza a colocarlos contra la subestructura del edificio, se revela la verdad: los paneles no son planos. Se curvan hacia afuera o hacia adentro. Se tuercen. Se balancean sobre la subestructura en lugar de quedar planos.
Los paneles compuestos de aluminio deformados o curvados son una queja de calidad común y frustrante. A diferencia de las diferencias de color o los defectos de recubrimiento, que son visibles de inmediato, la deformación suele permanecer oculta hasta que comienza la instalación. Para entonces, el proyecto ya está retrasado y el instalador exige explicaciones.
Esta guía explica por qué los paneles compuestos de aluminio se deforman o curvan, cómo detectar estos defectos antes de la instalación y qué pueden hacer los profesionales de compras para prevenirlos o solucionarlos.
¿Qué son la deformación y la curvatura?
En los paneles compuestos de aluminio, la deformación y la curvatura se refieren a desviaciones de la planitud.
Término | Descripción | Apariencia visual |
Curvatura | Curva suave y gradual a lo largo o ancho del panel | El panel tiene forma de "C" poco profunda visto de lado |
Deformación | Torsión o distorsión donde las esquinas no están en el mismo plano | El panel se balancea al colocarlo sobre una superficie plana; torsión diagonal |
Ondulación o abolladura | Ondulación o abolladura localizada a pequeña escala (a menudo después de la instalación) | La superficie del panel se ve ondulada bajo ciertos ángulos de iluminación |
Tolerancia de planitud aceptable: Para un panel de 4 m de longitud, los estándares de la industria generalmente permiten una curvatura máxima del 0,1 % al 0,5 % de la longitud del panel (de 4 mm a 20 mm en 4 m). Sin embargo, muchos arquitectos e instaladores exigen tolerancias más estrictas, especialmente para fachadas muy visibles.
Causas principales de la deformación o curvatura de los paneles compuestos de aluminio (ACP)
Comprender por qué se deforman los paneles es el primer paso para prevenir el problema. La deformación puede originarse en la fabricación, el almacenamiento, el ensamblaje o la instalación.
1. Tensión residual de la fabricación
La causa más común de deformación es la tensión residual introducida durante el proceso de laminación.
Problema de fabricación | Efecto | Resultado |
Enfriamiento desigual | Las láminas de aluminio y el núcleo se enfrían a diferentes velocidades después de la laminación. | La contracción diferencial provoca que el panel se curve. |
Presión de laminación desigual | La presión varía a lo ancho del panel. | Un lado se comprime más; el panel se deforma al liberar la presión. |
Aplicación inconsistente del adhesivo | El espesor del adhesivo varía a lo largo del panel. | La contracción diferencial durante el curado genera tensión. |
Variación del espesor del núcleo | El núcleo es más grueso en un borde que en el otro. | El panel se curva naturalmente hacia el lado más delgado. |
Por qué es importante: La tensión residual puede no causar deformaciones visibles en la fábrica. El panel se mantiene plano durante la inspección final. Pero tras el corte, la manipulación o la exposición al calor en obra, la tensión interna se libera y el panel se deforma.
2. Desajuste de dilatación térmica
El aluminio y los materiales del núcleo tienen coeficientes de dilatación térmica (CTE) diferentes. Cuando la temperatura cambia, se expanden y contraen a ritmos distintos.
Materia | Coeficiente de dilatación térmica (CTE) |
Aluminio | ~23 x 10⁻⁶ /°C (se expande significativamente con el calor) |
Núcleo de polietileno (PE) | ~100–200 x 10⁻⁶ /°C (se expande aún más que el aluminio) |
Núcleo mineral (FR/A2) | ~10–30 × 10⁻⁶/°C (más estable; similar al aluminio) |
El problema: Cuando un panel con un coeficiente de dilatación térmica (CTE) diferente se calienta (por ejemplo, por la luz solar directa sobre una fachada oscura), el núcleo se expande más que las láminas de aluminio, o viceversa. La tensión interna resultante provoca que el panel se curve.
Por qué los núcleos minerales A2 son mejores: Los núcleos minerales tienen un coeficiente de dilatación térmica (CTE) mucho más cercano al del aluminio, por lo que se minimiza la incompatibilidad térmica. Los núcleos de PE tienen el CTE más alto y son más propensos a la deformación térmica, especialmente en colores oscuros expuestos a la luz solar intensa.
3. Absorción de humedad
Algunos materiales de núcleo, en particular los núcleos minerales de menor calidad, pueden absorber humedad. Cuando el núcleo absorbe humedad, se hincha. Cuando se seca, se contrae. Este ciclo de hinchamiento y contracción provoca una deformación progresiva.
Signos visibles de deformación inducida por la humedad:
- La deformación empeora después de la lluvia o con alta humedad.
- Los paneles recuperan su forma plana al secarse (deformación temporal).
- El hinchamiento o la delaminación de los bordes acompañan a la deformación.
4. Almacenamiento inadecuado
Incluso los paneles fabricados a la perfección pueden deformarse si se almacenan incorrectamente.
Error de almacenamiento | Consecuencia |
Almacenado en terreno irregular | Los paneles se hunden entre los puntos de apoyo; adquieren una deformación permanente.
|
Apilado demasiado alto | El peso de los paneles superiores aplana y deforma los inferiores.
|
Almacenado verticalmente sin soporte adecuado | Los paneles se inclinan y desarrollan una curvatura permanente.
|
Expuesto a la luz solar directa | El calentamiento diferencial provoca una deformación antes de la instalación.
|
Almacenado a alta temperatura (p. ej., en un contenedor de transporte en verano) | El núcleo se ablanda; los paneles se deforman bajo su propio peso.
|
Condiciones de almacenamiento adecuadas:
- Superficie plana, nivelada y seca
- Altura de apilamiento ≤ 1 metro (altura del palé)
- Cubiertas protectoras (que permitan la circulación del aire)
- Almacenamiento en interiores o a la sombra
5. Tensión inducida por la fabricación
La forma en que se cortan, fresan y pliegan los paneles introduce tensión. Las técnicas de fabricación inadecuadas pueden deformar paneles que antes eran planos.
Error de fabricación | Efecto |
Fresado irregular | Eliminar el material del núcleo de un solo lado crea una tensión desequilibrada |
Plegado incorrecto | Forzar un pliegue sin la profundidad adecuada de la ranura en V tensa el panel |
Apretar demasiado los sujetadores | La fuerza de los sujetadores deforma el panel |
Espacio insuficiente en los bordes | El panel se expande hacia los paneles adyacentes al calentarse, provocando pandeo |
6. Espesor insuficiente del panel para la luz
Cada panel compuesto de aluminio (ACP) tiene una luz máxima sin soporte (la distancia entre los puntos de fijación). Si el espesor del panel especificado es demasiado delgado para la luz, el panel se combará o se arqueará bajo su propio peso y la carga del viento.
Espesor del panel | Luz máxima típica sin soporte (interior) | Exterior (con carga de viento) |
3 mm | 800–1000 mm | 600–800 mm |
4 mm | 1000–1200 mm | 800–1000 mm |
6 mm | 1500–2000 mm | 1200–1500 mm |
Cómo detectar paneles deformados o curvados antes de la instalación
La detección en el almacén es mucho más económica que la detección después de la instalación.
1. Prueba de Superficie Plana
Equipo: Suelo de hormigón nivelado o mesa de inspección de granito; galga de espesores
Procedimiento:
1. Coloque el panel boca abajo sobre una superficie plana.
2. Presione suavemente las esquinas; observe si hay oscilación.
3. Deslice una galga de espesores debajo del panel, en los bordes y en el centro, para medir las holguras.
Criterios de aceptación:
- Sin oscilación (las cuatro esquinas están en contacto con la superficie)
- Holgura máxima ≤ 3 mm para paneles de 3 m; ≤ 5 mm para paneles de 4 m
2. Prueba de Regla
Equipo: Regla de 2 m o 4 m (rectificada con precisión), galga de espesores
Procedimiento:
1. Coloque la regla a lo largo del panel (dimensión más larga).
2. Mida la holgura máxima entre la regla y la superficie del panel.
3. Repita el procedimiento a lo largo del ancho (dimensión más corta) y en diagonal.
Criterios de aceptación:
- Curvatura longitudinal: ≤ 0,2 % de la longitud del panel (p. ej., 4 mm en 2000 mm; 8 mm en 4000 mm)
- Curvatura transversal: ≤ 1 mm en 1000 mm
3. Prueba de torsión diagonal
Equipo: medidor de torsión o nivel de precisión
Procedimiento:
1. Coloque el panel sobre una superficie plana.
2. Mida la diferencia de altura entre las esquinas opuestas.
Criterios de aceptación: torsión diagonal ≤ 2 mm en 4 m de longitud del panel
4. Prueba de balanceo (Verificación rápida en campo)
Procedimiento:
1. Coloque el panel sobre un suelo plano.
2. Presione una esquina.
3. Observe si la esquina opuesta se levanta del suelo.
Si el panel se balancea como un balancín, está torcido (deformado) y debe rechazarse.
Qué hacer al recibir paneles deformados o curvados
Si los paneles están deformados al recibirlos (Inspeccione antes de descargarlos)
1. Rechace la entrega si la deformación excede la tolerancia especificada.
2. Documente todo minuciosamente: Fotografie la prueba de la regla con el calibrador de espesores visible. Grabe en video la prueba de la roca.
3. Notifique al proveedor de inmediato con la documentación.
4. No corte ni manipule los paneles deformados; esto anula su derecho a rechazarlos.
5. Solicite una solución: Reemplazo por paneles planos a cargo del proveedor o devolución para obtener un reembolso completo.
Si se detecta deformación después de comenzar la instalación
Si los paneles fueron aceptados e instalados y luego aparece deformación:
1. Detenga la instalación de los paneles sospechosos de inmediato.
2. Determine la causa: ¿Es tensión residual (de fabricación), curvatura térmica o error de instalación?
3. Pruebe un panel de muestra: Retire un panel y colóquelo sobre una superficie plana. ¿Recupera su forma plana? Si es así, el problema está relacionado con la instalación (apretado excesivo, espacio libre insuficiente). Si el panel sigue deformado, está defectuoso.
4. En caso de defectos de fabricación: Presente una reclamación contra el proveedor. Es posible que necesite pruebas de terceros para demostrar que el panel no cumplía con las tolerancias al momento de la entrega.
5. En caso de deformación relacionada con la instalación: Corrija los detalles de la instalación (añada soportes, ajuste los sujetadores, aumente el espacio libre).
Si la deformación se debe a ciclos térmicos o de humedad:
Algunos paneles se deforman únicamente al exponerse al calor (luz solar) o a la humedad. Estos son los casos más difíciles, ya que los paneles pueden parecer planos en el almacén, pero deformarse una vez instalados.
Soluciones:
- Especifique núcleo mineral A2 (menor desajuste de dilatación térmica)
- Evite colores muy oscuros en climas cálidos (los paneles oscuros absorben más calor → mayor deformación térmica)
- Aumente el grosor del panel (4 mm o 6 mm en lugar de 3 mm)
- Reduzca la separación entre fijaciones (añada más soportes de la subestructura)
- Utilice un diseño de fachada ventilada (permite que el aire detrás de los paneles los enfríe)
Cómo los profesionales de compras pueden prevenir la deformación de los paneles
1. Especifique las tolerancias de planitud en su orden de compra
No dé por sentado que se cumplen los estándares de la industria. Escriba:
"Curvatura longitudinal máxima: 0,2 % de la longitud del panel. Curvatura transversal máxima: 1 mm por cada 1000 mm. Torsión diagonal máxima: 2 mm en toda la longitud del panel. Los paneles no deben balancearse al colocarlos sobre una superficie plana."
2. Exija núcleo mineral A2 para aplicaciones exteriores
Los paneles con núcleo de PE tienen la mayor dilatación térmica y el mayor riesgo de deformación térmica. Para aplicaciones exteriores expuestas a la luz solar directa, especifique núcleo mineral A2.
3. Especifique el espesor adecuado del panel
Ajuste el espesor del panel al espacio entre soportes:
Espacio entre soportes | Espesor mínimo del panel |
Hasta 800 mm | 3 mm |
800–1000 mm | 4 mm |
1000–1500 mm | 6 mm |
4. Solicite muestras de preproducción para pruebas de planitud
Antes de la fabricación completa, solicite de 5 a 10 paneles. Pruebe su planitud. Rechace el lote de muestras si algún panel excede la tolerancia.
5. Realice una inspección de entrada antes de la descarga
No acepte la entrega sin realizar pruebas de planitud en una muestra representativa (mínimo el 10 % de los paneles). Si más del 5 % de los paneles analizados superan la tolerancia, rechace todo el envío.
6. Auditar el proceso de fabricación del proveedor.
Durante las visitas a la fábrica, verifique:
- La sección de enfriamiento después de la laminación (un enfriamiento lento y uniforme reduce la tensión residual)
- Los registros de calibración de los rodillos de laminación
- El monitoreo de la planitud durante el proceso
- Las condiciones de almacenamiento de los paneles terminados
Señales de alerta que indican un alto riesgo de deformación
Señal de alerta | ¿Por qué es importante? |
El proveedor no puede proporcionar la tolerancia de planitud por escrito | No hay control de proceso para la prevención de la deformación |
Núcleo de PE especificado para colores oscuros exteriores | Alto riesgo de deformación térmica |
Panel delgado (3 mm) para grandes luces (más de 1000 mm) | Se deformará con el viento o las cargas térmicas |
Los paneles se almacenan al aire libre en la fábrica | Es posible que ya se hayan deformado antes del envío |
No se ofrecen muestras de preproducción | El proveedor no confía en la uniformidad de la planitud |
Precio muy bajo | Probablemente se utilice un núcleo de menor calidad o un enfriamiento apresurado (sin alivio de tensiones) |
Conclusión: Los paneles planos son imprescindibles
Los paneles compuestos de aluminio deformados o curvados no son solo un problema estético. Comprometen la integridad de todo el sistema de fachada. Los paneles que no se mantienen planos no se pueden fijar correctamente, presentarán un abombamiento inaceptable y pueden fallar con el viento.
Para los profesionales de compras, el camino hacia los paneles planos es claro: especificar tolerancias estrictas, elegir núcleos minerales A2 para aplicaciones exteriores, ajustar el espesor al espacio entre soportes, realizar pruebas de planitud en la recepción y rechazar los envíos que no cumplan con las especificaciones.
El coste de rechazar un envío deformado —unos días de retraso y algunos gastos de transporte— es insignificante comparado con el coste de retirar y sustituir una fachada de paneles ondulados y deformados.
