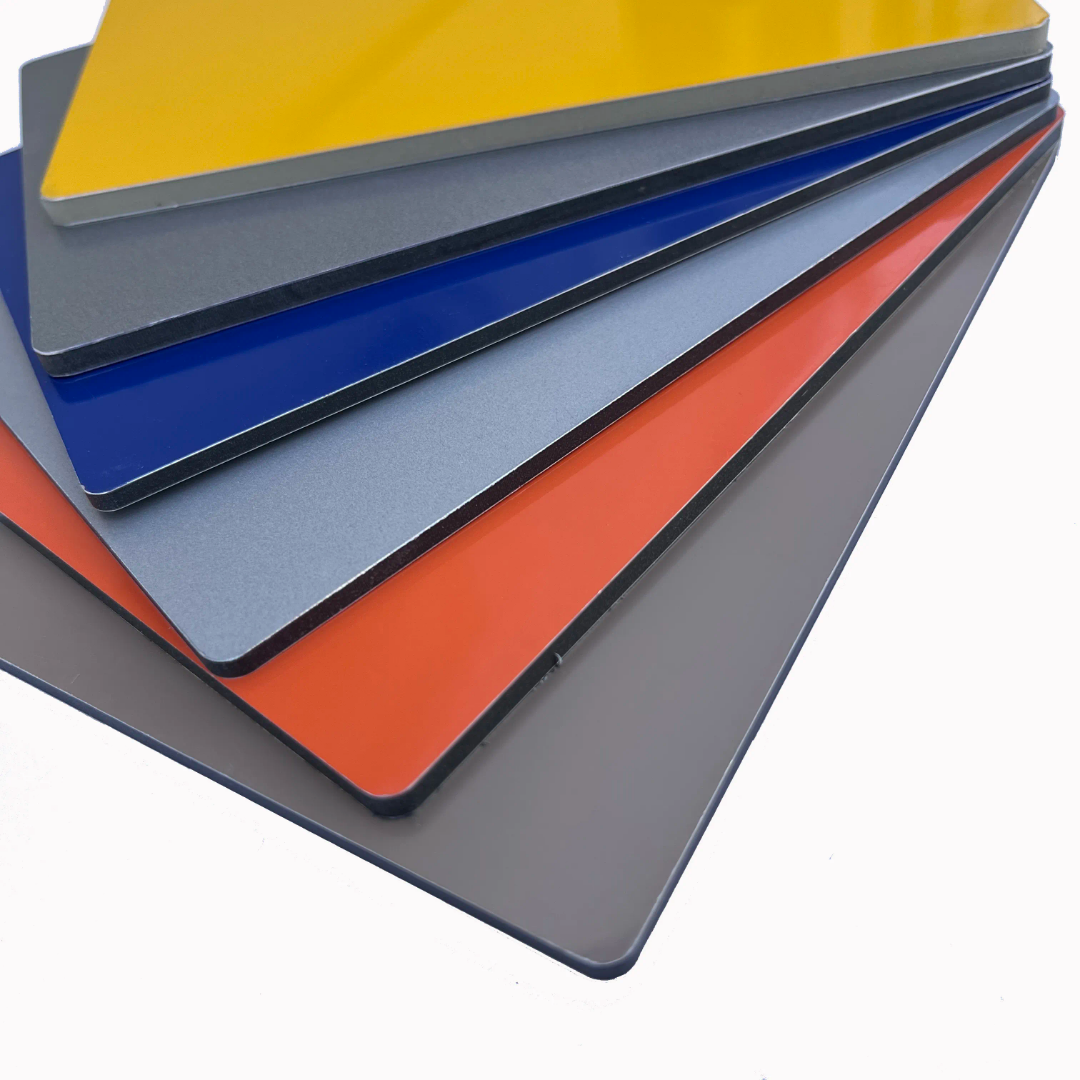

Paneles compuestos de aluminio para camuflar instalaciones y conductos de ventilación antiestéticos
Uso de paneles compuestos de aluminio (ACP) para camuflar instalaciones y conductos de ventilación antiestéticos
Todo edificio, independientemente de su valor arquitectónico, esconde un secreto a voces. Las azoteas suelen estar repletas de unidades de climatización, extractores y bajantes. Las paredes laterales presentan antiestéticas salidas de ventilación, conductos eléctricos y chimeneas. Estas necesidades funcionales —a menudo añadidas a posteriori o exigidas por la normativa— suelen comprometer la estética impecable que los arquitectos se esfuerzan tanto por conseguir.
Durante décadas, la solución consistía en costosas pantallas personalizadas fabricadas in situ o, simplemente, aceptar el desorden visual. Hoy en día, los paneles compuestos de aluminio (ACP) ofrecen una alternativa superior. Con un diseño inteligente, los ACP pueden transformar elementos antiestéticos en elementos de diseño, ocultando las instalaciones y manteniendo el acceso, la ventilación y la seguridad necesarios.
Este artículo ofrece una guía técnica para el uso de ACP como solución de camuflaje para instalaciones y conductos de ventilación, garantizando que sus proyectos conserven su atractivo visual sin comprometer la funcionalidad.
El problema: cuando la función se enfrenta a la forma
Las instalaciones de un edificio presentan un desafío de diseño único, ya que rara vez se integran con la geometría arquitectónica. Las rejillas de ventilación deben terminar en ubicaciones específicas para cumplir con los requisitos del código de dispersión de gases de escape. Los equipos mecánicos requieren espacios libres específicos para el flujo de aire y el mantenimiento. Las tuberías de ventilación deben atravesar el techo en la ubicación de la chimenea, no donde mejor se vean.
Entre los problemas estéticos más comunes se incluyen:
- Atravesaduras en el techo: chimeneas de ventilación, conductos de escape
- Equipos montados en la pared: condensadores de HVAC, ventiladores de extracción, rejillas
- Unidades mecánicas en la azotea: Unidades de tratamiento de aire, enfriadoras, torres de enfriamiento
- Conexiones de servicios: medidores de gas, paneles eléctricos, canalizaciones
- Adiciones posteriores: equipos instalados después de la construcción original
Los métodos de ocultación tradicionales suelen fallar porque:
- Bloquean el flujo de aire necesario
- Impiden el acceso para mantenimiento
- Crean distracciones visuales
- Se corroen o deterioran con la intemperie
- Requieren costosas fabricaciones a medida
El panel compuesto de aluminio (ACP) aborda cada una de estas limitaciones gracias a su combinación única de propiedades.
¿Por qué el ACP es el material de camuflaje ideal?
Los paneles compuestos de aluminio (ACP) poseen características específicas que los hacen especialmente adecuados para aplicaciones de ocultación.
1. Resistencia y ligereza
La construcción tipo sándwich del ACP —dos finas láminas de aluminio unidas a un núcleo de polietileno o mineral— crea una excepcional relación resistencia-peso. Esto significa que las pantallas pueden cubrir distancias considerables sin estructuras de soporte pesadas, lo cual es particularmente valioso en azoteas donde la carga muerta es un factor importante.
2. Flexibilidad de fabricación
El ACP se puede cortar, fresar, doblar y curvar utilizando herramientas estándar de carpintería o metalurgia. Esto permite a los fabricantes crear cerramientos a medida que se adaptan con precisión a la geometría del edificio, rodeando obstáculos y encajando en espacios reducidos donde las soluciones estándar no son viables.
3. Resistencia a la intemperie
Las superficies de aluminio, protegidas por recubrimientos de PVDF o poliéster de alto rendimiento, resisten la corrosión y la degradación por rayos UV que afectan a las pantallas metálicas pintadas. En entornos costeros o industriales, esta durabilidad es esencial para un rendimiento a largo plazo.
4. Combinación de acabados
Quizás lo más importante es que el panel compuesto de aluminio (ACP) se puede fabricar en prácticamente cualquier color, incluyendo combinaciones personalizadas con los acabados existentes del edificio. Esto permite que las pantallas se integren visualmente, convirtiéndose en parte de la arquitectura en lugar de un añadido.
5. Capacidad de perforación
Para aplicaciones que requieren flujo de aire, el ACP se puede perforar con patrones de precisión que mantienen la ventilación a la vez que ocultan la vista.
Estrategias de diseño para el camuflaje de instalaciones
Un camuflaje eficaz de instalaciones requiere más que simplemente cubrir el equipo. Exige un diseño bien pensado que se integre con el lenguaje arquitectónico del edificio.
1. La pantalla perforada
Al cubrir rejillas de ventilación, lamas o equipos que requieren flujo de aire, el ACP perforado ofrece una solución elegante. Al especificar paneles con:
- Área abierta calculada que se ajusta a los requisitos de ventilación del equipo
- Patrones de perforación que complementan el lenguaje de diseño del edificio
- Acabados que combinan con el color de las superficies circundantes
los arquitectos pueden lograr pantallas que permiten la transpiración a la vez que ocultan. La mirada se centra en la superficie del panel, no en el espacio oscuro que hay detrás, lo que hace que el equipo pase desapercibido.
Consideración técnica: Los patrones de perforación deben especificarse en función del caudal de aire (CFM) y la caída de presión requeridos. Consulte con ingenieros mecánicos para asegurar que el diseño de las rejillas no restrinja el flujo de aire al equipo ni genere contrapresión que reduzca la eficiencia.
2. El volumen integrado
En lugar de añadir una caja al edificio, considere diseñar volúmenes revestidos con paneles compuestos de aluminio (ACP) que parezcan integrados a la arquitectura. Este enfoque funciona especialmente bien para salas de máquinas en azoteas o equipos instalados en el suelo.
Al extender la geometría del edificio para ocultar las instalaciones, el cerramiento se integra al lenguaje de diseño en lugar de ser un apéndice. Esto podría implicar:
- Continuar los montantes del muro cortina a través del cerramiento
- Combinar los patrones de ensamblaje de los paneles en los elementos del cerramiento
- Utilizar la misma paleta de colores y acabado que la fachada principal
3. La solución escultórica
A veces, el camuflaje más efectivo consiste en convertir el cerramiento de las instalaciones en un elemento de diseño en sí mismo. La maleabilidad del panel compuesto de aluminio (ACP) permite crear cerramientos curvos, plegados o facetados que añaden interés arquitectónico a la vez que ocultan lo que hay detrás.
Este enfoque funciona bien cuando:
- El lenguaje del edificio ya es escultórico o geométrico
- La ubicación de las instalaciones es prominente (p. ej., azotea que da a la calle)
- El cliente valora una expresión arquitectónica distintiva
4. El acto de desaparición
Cuando el objetivo es la invisibilidad, la combinación de colores es fundamental. Especifique acabados de paneles compuestos de aluminio (ACP) que coincidan exactamente con:
- Materiales de las paredes adyacentes
- Colores de la cubierta
- Elementos metálicos arquitectónicos
Las soluciones más efectivas para lograr una integración perfecta utilizan el mismo perfil de panel, detalle de ensamblaje y acabado que las superficies circundantes, logrando que la pantalla sea indistinguible de la envolvente del edificio.
Consideraciones técnicas para el enmascaramiento de ventilación
El enmascaramiento de las rejillas de ventilación requiere especial atención, ya que los errores pueden afectar el rendimiento y la seguridad del edificio.
Factores críticos
Requisitos de distancia de seguridad
Todos los equipos mecánicos y salidas de escape deben cumplir con las distancias de seguridad mínimas especificadas por:
- Instrucciones de instalación del fabricante
- Códigos mecánicos (IMC, IPC)
- Normativa de seguridad contra incendios
- Requisitos de entrada de aire
Antes de diseñar cualquier enmascaramiento, obtenga las distancias de seguridad requeridas del fabricante del equipo y verifíquelas con el ingeniero mecánico responsable.
Dirección del flujo de aire
Los distintos tipos de ventilación presentan características de flujo de aire diferentes:
- Ventilaciones de extracción: Expulsan el aire, a menudo con una velocidad considerable.
- Ventilaciones de entrada: Aspiran el aire, por lo que requieren protección contra obstrucciones.
- Ventilaciones de combustión: Transportan gases potencialmente peligrosos, por lo que requieren distancias de seguridad específicas.
El diseño de las rejillas debe adaptarse a estas diferencias. Las extracciones de alta velocidad pueden requerir aberturas más grandes o deflectores para evitar que el aire regrese al edificio. Las ventilaciones de entrada requieren protección contra residuos, pero una mínima restricción del flujo de aire.
Acceso para mantenimiento
Todo el equipo protegido con rejillas permanece accesible para:
- Cambios rutinarios de filtros
- Inspecciones estacionales
- Reparaciones de emergencia
- Reemplazo de equipos
Diseñar rejillas con:
- Paneles abatibles con pestillos a prueba de manipulaciones
- Secciones extraíbles claramente identificadas
- Espacio libre adecuado para el personal de servicio y el equipo
Expansión térmica
El panel compuesto de aluminio (ACP) se expande y contrae con los cambios de temperatura. Las pantallas que cubren equipos que generan calor (condensadores, conductos de humos, escapes) deben permitir:
- La dilatación diferencial entre la pantalla y el edificio
- La dilatación dentro del propio conjunto de la pantalla
- El movimiento sin que los sujetadores se atasquen ni se tensen
Mejores prácticas de instalación
El éxito de las pantallas de paneles compuestos de aluminio (ACP) para servicios públicos depende en gran medida de la calidad de la instalación.
Soporte estructural
Si bien el ACP es ligero, las pantallas deben soportar:
- Cargas de viento (a menudo mayores en azoteas)
- Cargas de nieve (si existen superficies horizontales)
- Fuerzas sísmicas (según la ubicación)
- Cargas de mantenimiento (personal que accede al equipo)
Contrate a un ingeniero estructural para verificar los soportes de las pantallas, especialmente para cerramientos de mayor tamaño.
Impermeabilización y sellado
Las pantallas fijadas a los edificios crean posibles puntos de entrada de agua. Los detalles críticos incluyen:
- Sellado en las conexiones entre la malla y la pared
- Remates de tapa en superficies horizontales
- Disposiciones de drenaje dentro de los conjuntos de malla
- Compatibilidad del sellador con los recubrimientos de ACP
Selección de sujetadores
En aplicaciones exteriores, todos los sujetadores deben ser resistentes a la corrosión. Se recomienda el acero inoxidable (grado 316) para entornos costeros o industriales. El tipo de sujetador (visible u oculto) afecta tanto la apariencia como la durabilidad:
- Los sujetadores ocultos ofrecen una apariencia más limpia, pero pueden limitar la remoción del panel.
- Los sujetadores visibles permiten un acceso más fácil, pero requieren acabados a juego y protección contra la corrosión.
Tratamiento de bordes
Los bordes cortados de los paneles de ACP son vulnerables a la entrada de humedad. Para aplicaciones de malla, todos los bordes cortados deben:
- Sellarse con un sellador de bordes compatible
- Protegerse con un sellador donde estén expuestos
- Ubicarse en posiciones no expuestas a agua estancada
Estudios de caso de camuflaje exitoso
Farmacia en relleno urbano
Una farmacia en el centro de la ciudad requirió múltiples salidas de ventilación a través de una fachada prominente que da a la calle. En lugar de perforar la pared terminada, los arquitectos agruparon todas las rejillas de ventilación en un único nicho empotrado, cerrado con paneles compuestos de aluminio perforados que combinan con el revestimiento gris carbón circundante. El resultado: ventilación que cumple con todas las normativas y sin impacto visual.
Pantalla mecánica en la azotea
Un proyecto residencial multifamiliar requería ocultar ocho condensadores de climatización en una sección visible del tejado. Se instalaron pantallas de panel compuesto de aluminio (ACP) fabricadas a medida, con un color que combinaba con el remate del parapeto del edificio, que protegían el equipo manteniendo el flujo de aire y el acceso para el mantenimiento. Los paneles abatibles permiten realizar el mantenimiento sin necesidad de retirar las pantallas.
Transformador en tierra
Un proyecto comercial necesitaba ocultar un transformador de servicios públicos poco estético en la entrada principal. Una pantalla curva de ACP, que combina con el característico color rojo del edificio, envuelve el equipo y, a la vez, funciona como un elemento escultórico en la entrada. Las secciones perforadas mantienen los requisitos de refrigeración del transformador.
Errores comunes que se deben evitar
Incluso las pantallas bien intencionadas pueden fallar. Evite estos errores comunes:
- Flujo de aire insuficiente: La falta de ventilación reduce la eficiencia y acorta la vida útil de los equipos.
- Acceso bloqueado: Las rejillas que impiden el mantenimiento provocan el descuido de los equipos y su eventual avería.
- Atrapamiento térmico: Los recintos que retienen el calor pueden causar el sobrecalentamiento de los equipos.
- Problemas de condensación: Las rejillas con poca ventilación pueden retener la humedad, favoreciendo la corrosión.
- Materiales incompatibles: El contacto de metales diferentes puede provocar corrosión galvánica.
- Ignorar las cargas de nieve: Las superficies horizontales de las rejillas deben diseñarse para soportar las cargas de nieve locales.
Consideraciones de mantenimiento
Los servicios públicos con rejillas requieren mantenimiento tanto del equipo como de la propia rejilla. Diseñe teniendo en cuenta estos factores:
- Frecuencia de acceso: Las rejillas que ocultan equipos que requieren cambios mensuales de filtro necesitan soluciones de acceso diferentes a las que ocultan rejillas de ventilación fijas.
- Requisitos de limpieza: Las rejillas perforadas pueden requerir limpieza periódica para mantener el flujo de aire.
- Durabilidad del acabado: Las zonas de alto tránsito o las rejillas expuestas al calor residual pueden requerir recubrimientos más duraderos.
- Sustitución de componentes: Diseñe rejillas que permitan la sustitución de paneles individuales sin necesidad de desmontar completamente el edificio.
Conclusión: Convertir la necesidad en oportunidad de diseño
Las instalaciones de un edificio no tienen por qué comprometer la visión arquitectónica. Con una aplicación inteligente de paneles compuestos de aluminio, las rejillas de ventilación, los equipos y las penetraciones antiestéticas pueden ocultarse eficazmente manteniendo la funcionalidad completa.
La clave reside en:
- Coordinación temprana entre arquitectos y diseñadores de instalaciones mecánicas, eléctricas y de fontanería (MEP)
- Selección de materiales adecuados para la aplicación específica
- Integración del diseño que considera las pantallas como parte de la arquitectura, no como un añadido posterior
- Rigor técnico que garantiza el cumplimiento de los requisitos de flujo de aire, acceso y seguridad
