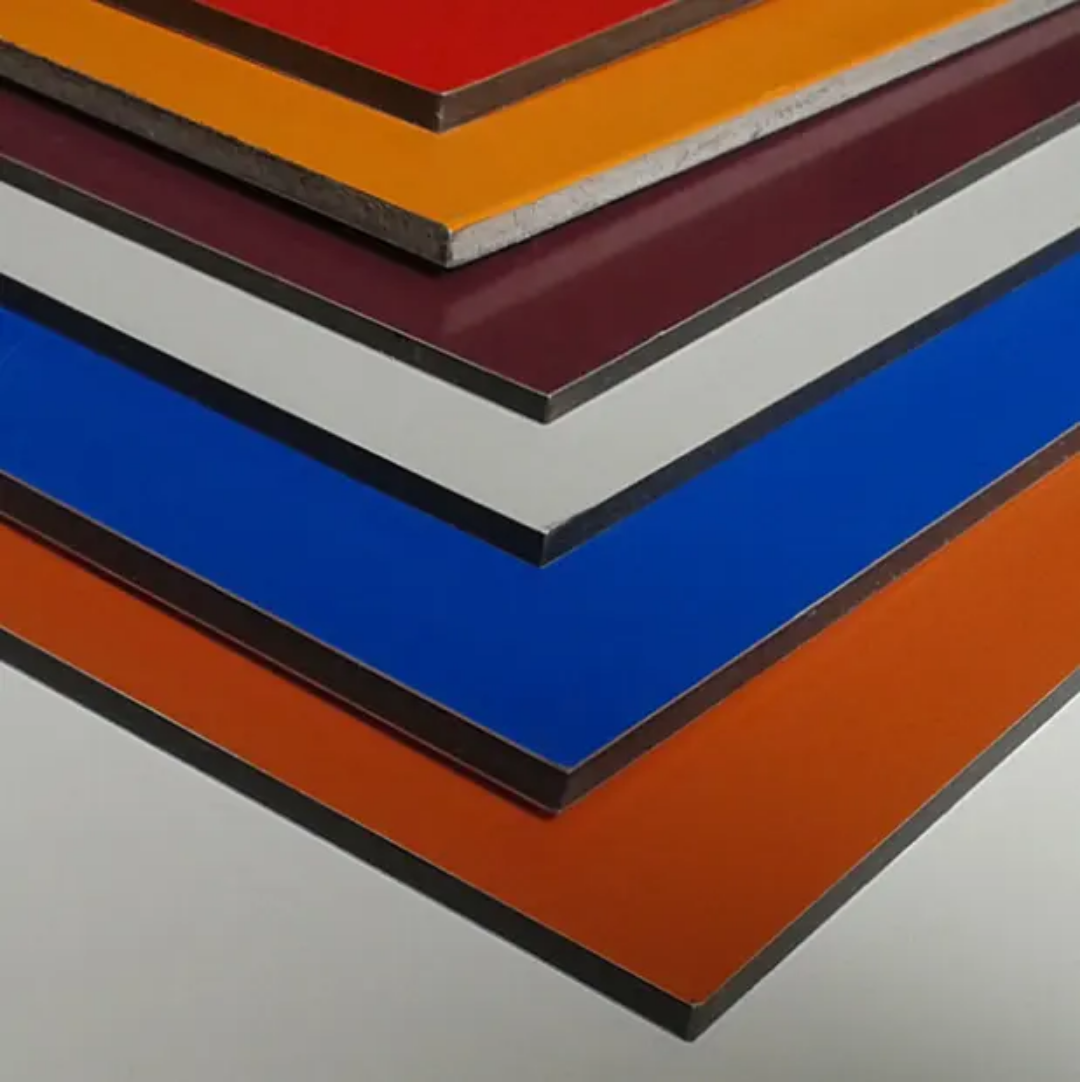

Influencia de la carga de viento en el espesor de paneles compuestos de aluminio

Para los profesionales de compras, cada especificación de fachada implica concesiones. Sin embargo, en el caso de los paneles compuestos de aluminio (ACP), la relación entre los cálculos de carga de viento y el espesor del panel no es una cuestión de concesiones, sino un imperativo estructural que prevalece sobre las consideraciones de costo, las preferencias estéticas e incluso la resistencia al fuego.

El viento es la principal carga variable que actúa sobre las fachadas de los edificios, con valores de diseño que suelen alcanzar entre 2,0 y 5,0 kPa para muros cortina verticales, superando con creces las cargas sísmicas (0,1-0,8 kPa) debido al bajo peso de los ACP. Cuando la presión del viento deforma excesivamente un panel, las láminas de aluminio pueden agrietarse o el núcleo puede separarse del aluminio, un fallo conocido como delaminación. Los paneles ACP se someten a rigurosas pruebas de carga de viento según normas como ASTM E330 o EN 12179 para certificar su resistencia a presiones de viento específicas.

Este artículo explica cómo funcionan los cálculos de carga de viento, por qué determinan directamente el espesor requerido de los paneles compuestos de aluminio (ACP) y cómo los profesionales de compras pueden utilizar este conocimiento para especificar paneles que sean rentables y estructuralmente sólidos.

Parte uno: La física del viento en las fachadas de los edificios

Cómo interactúa el viento con el revestimiento de ACP

El viento ejerce dos fuerzas distintas sobre los paneles de fachada: presión positiva (que empuja el panel hacia adentro) y presión negativa (que tira del panel hacia afuera). La presión negativa, especialmente en las esquinas y los bordes del edificio, suele ser determinante en el diseño, ya que puede ser significativamente mayor que la presión positiva en la misma superficie.

La ecuación básica para la carga de viento en un componente de fachada es:

> P = q × Cp × Ce × Cg

Donde:

- P = presión de viento de diseño

- q = presión dinámica de velocidad (función de la velocidad del viento)

- Cp = coeficiente de presión (varía según la forma del edificio y la ubicación del panel)

- Ce = coeficiente de exposición (considera el terreno y la altura del edificio)

- Cg = factor de ráfaga (típicamente 2,25, que considera la amplificación instantánea de la presión del viento)

Tres modos de falla bajo carga de viento

Cuando la presión del viento supera la capacidad de un panel, pueden ocurrir tres modos de falla distintos:

El tercer modo —desgarro o delaminación de los sujetadores— es el más grave, ya que puede provocar la caída de los paneles del edificio. En un incidente ocurrido en 2018 en una ciudad costera, tres paneles de ACP cayeron de un edificio de 30 pisos durante una tormenta; los investigadores determinaron que no cumplían con las normas de resistencia al viento.

Segunda parte: Relación entre el espesor del panel y la resistencia al viento

Mayor espesor, mayor resistencia, pero la relación no es lineal

El principio fundamental es sencillo: los paneles más gruesos son más resistentes a la presión del viento. Un panel más grueso tiene más material para distribuir la fuerza del viento, lo que reduce la probabilidad de que se deforme o se rompa. Sin embargo, la relación no es lineal; un panel de 6 mm no tiene simplemente el doble de capacidad que uno de 3 mm.

Para un tamaño de panel y una separación entre soportes determinados, la rigidez a la flexión es proporcional al cubo del espesor del panel. Esto significa que pequeños aumentos en el espesor producen mejoras desproporcionadamente grandes en la rigidez.

Espesor de la lámina frente a espesor total del panel

       Los profesionales de compras deben distinguir entre el espesor total del panel (3 mm, 4 mm, 6 mm) y el espesor de la lámina de aluminio (0,18 mm, 0,21 mm, 0,30 mm, 0,40 mm, 0,50 mm). Ambos factores son importantes:

- El espesor total del panel determina la rigidez general y la resistencia a la flexión global.

- El espesor de la lámina determina la resistencia a la indentación localizada, al desprendimiento de fijaciones y a las abolladuras superficiales.

Para fachadas de gran altura, se suele recomendar un espesor total del panel de 4 mm o 5 mm, con una lámina de aluminio de 0,4 mm o 0,5 mm que proporciona mayor resistencia a la presión del viento, mayor rigidez estructural y menor deformación a largo plazo. No se recomiendan láminas más delgadas (0,18 mm) para aplicaciones en edificios de gran altura.

Capacidades típicas de resistencia al viento según el espesor

         Los datos de rendimiento de los paneles compuestos de aluminio (ACP) para muros exteriores suelen mostrar una resistencia a la presión del viento de entre 3000 y 7000 Pa (3-7 kPa), correspondiendo los valores más altos a paneles más gruesos y materiales de núcleo más robustos.

Tercera parte: Factores que influyen en los cálculos de carga de viento

Altura del edificio

La presión del viento aumenta con la altura. Las cargas de viento en edificios altos generan una presión y succión significativas; los paneles demasiado delgados corren el riesgo de sufrir una deflexión excesiva o deformación permanente.

En FRANCE, se recomiendan paneles de 4 mm para edificios de altura media (hasta 10 pisos), mientras que para torres de más de 20 pisos se recomiendan paneles de 5-6 mm, ya que estos espesores ofrecen un equilibrio entre rigidez y peso manejable.

Ubicación geográfica y categoría de exposición

La velocidad básica del viento varía drásticamente según la región:

- Zonas interiores estándar: Menores presiones de viento de diseño.

- Zonas costeras con huracanes: Las velocidades de viento de diseño pueden superar los 240 km/h (equivalente a una presión negativa de 5 kPa).

- Terreno abierto con pocas obstrucciones: Mayores coeficientes de exposición.

Las pruebas a escala real han demostrado que los paneles de ACP de calidad pueden soportar presiones negativas superiores a 5 kPa (equivalentes a vientos de 240 km/h) sin deformación permanente, aunque las características de respuesta dinámica varían sustancialmente según el tamaño del panel.

Tamaño del panel y relación de aspecto

        Los paneles más grandes experimentan una mayor fuerza total del viento para la misma presión. El tamaño del panel y la relación de aspecto también influyen en el rendimiento: los paneles más pequeños reducen la fuerza de actuación y pueden permitir espesores de pared más delgados.

Un panel de 3 m × 6 m experimenta una carga total significativamente mayor y modos de vibración diferentes que un panel de 1 m × 3 m, incluso con la misma presión del viento.

Ubicación en el edificio (esquinas vs. centro)

La presión del viento no es uniforme en toda la fachada. Las esquinas y los bordes de los parapetos experimentan fuerzas de succión de 2 a 3 veces mayores que en el centro del muro. Las especificaciones deben tener en cuenta estas zonas localizadas de alta presión, lo que podría requerir paneles reforzados o una menor separación entre soportes en las esquinas del edificio.

Parte Cuatro: El proceso de ingeniería: del cálculo a la selección del espesor

Paso 1: Determinar la carga de viento de diseño

Los ingenieros calculan las presiones locales del viento considerando la altura del edificio, la categoría de exposición, el terreno y la ubicación en el edificio (centro o esquinas).

Los datos clave incluyen:

- Velocidad básica del viento (según el código de construcción local, por ejemplo, ASCE 7)

- Altura y geometría del edificio

- Clasificación de la rugosidad del terreno

- Factor de efecto de ráfaga (normalmente 2,25 para revestimientos de paneles compuestos de aluminio)

Paso 2: Aplicar límites de deflexión

Aunque un panel pueda soportar la presión del viento sin romperse, una deflexión excesiva es inaceptable por razones estéticas y funcionales. Los límites de deflexión garantizan que los paneles no se curven visiblemente, no entren en contacto con paneles adyacentes ni comprometan las juntas de sellado.

Las normas industriales especifican los límites de deflexión para fachadas de aluminio:

- Elementos de aluminio: Deflexión relativa ≤ L/180 (a menudo L/175 en Canadá)

- Norma EN 13830 para muros cortina: Para vanos L ≤ 3000 mm → L/200; 3000 mm < L < 7500 mm → 5 mm + L/300

- Directrices de la AAMA para paneles sometidos a presión: L/60

Para determinar los límites de deflexión, la carga de viento puede considerarse como 0,7 veces la carga de diseño del componente y el revestimiento.

Paso 3: Calcular la rigidez a flexión requerida

Mediante el análisis de elementos finitos (AEF), los ingenieros simulan el comportamiento del panel bajo las cargas de viento calculadas. Este enfoque basado en datos garantiza que los paneles cumplan con los límites de deflexión del código (L/240 o mejor) manteniendo perfiles de pared delgados.

El análisis considera:

- Espesor del panel y material del núcleo

- Separación de los soportes (configuración del subchasis)

- Relación de aspecto del panel

- Patrón y separación de los sujetadores

Paso 4: Especificar el espesor del panel

Con base en el análisis, los ingenieros especifican el espesor mínimo requerido. Esta especificación debe considerar tanto la flexión global (espesor total) como la indentación local (espesor de la superficie).

Para zonas con fuertes vientos o fachadas altas, los paneles de 5 mm a 6 mm o los paneles compuestos de aluminio (ACP) más gruesos con núcleos reforzados proporcionan rigidez y resistencia a la deflexión adicionales .

Paso 5: Validar mediante pruebas

Antes de la especificación final, los paneles deben someterse a pruebas según las normas pertinentes:

- ASTM E330 para comportamiento estructural bajo presión estática uniforme

- ASTM E283 para fugas de aire

- ASTM E331 para penetración de agua

- EN 12179 para aplicaciones europeas

Parte cinco: Guía de selección de espesor por aplicación

Paneles ACP de 3 mm

        El panel compuesto de aluminio (ACP) de 3 mm es ligero, fácil de cortar y doblar, y económico, pero solo debe usarse en interiores o en aplicaciones de baja tensión .

        Paneles ACP de 4 mm (estándar de la industria)

         El panel compuesto de aluminio (ACP) de 4 mm ofrece la mejor relación coste-rendimiento para la mayoría de los proyectos exteriores y es compatible con sistemas remachados y de casete.

Paneles ACP de 5–6 mm

         Para edificios de más de 20 pisos ubicados en zonas con vientos fuertes (superiores a 200 km/h), se recomienda un espesor de 6 mm o más para garantizar la integridad estructural.

Parte seis: Material del núcleo y su efecto en la resistencia al viento

El material del núcleo influye significativamente en la respuesta de un panel compuesto de aluminio (ACP) a las cargas de viento:

          Los núcleos A2 con relleno mineral ofrecen una planitud superior, con coeficientes de dilatación térmica mínimos que ayudan a prevenir la deformación y el pandeo bajo carga de viento. Para proyectos en zonas de fuertes vientos, especificar paneles con núcleo A2 puede proporcionar márgenes de seguridad adicionales incluso con el mismo espesor total.

Parte siete: Errores comunes en la especificación del espesor

Error 1: Especificar solo el espesor total e ignorar el espesor de las láminas

Un panel de 4 mm con láminas de 0,18 mm tiene una resistencia significativamente menor al paso de fijaciones que un panel de 4 mm con láminas de 0,40 mm. Para aplicaciones en edificios de gran altura, es esencial un espesor de lámina de 0,40 mm o 0,50 mm.

Error 2: Usar el mismo espesor para todas las zonas del edificio

Las esquinas y los bordes de los parapetos experimentan presiones de viento de 2 a 3 veces mayores que el centro del muro. Considere especificar paneles más gruesos o reducir la separación entre soportes en estas zonas de alta presión.

Error 3: Ignorar los efectos dinámicos

Las cargas de viento no son estáticas. Los paneles de 3 m × 6 m presentan modos de vibración diferentes a los de 1 m × 3 m, lo que puede afectar su vida útil ante cargas de viento repetidas.

Error 4: Suponer que 3 mm es suficiente para uso exterior

El panel compuesto de aluminio (ACP) de 3 mm no es adecuado para fachadas de gran altura. Tiene menor rigidez y es vulnerable a la presión del viento en exteriores [referencia: 38].

Error 5: No verificar las pruebas

Siempre exija informes de prueba ASTM E330 que confirmen que el panel especificado cumple con los requisitos de carga de viento calculados. No confíe en las afirmaciones del fabricante sin documentación.

Octava parte: Especificaciones de adquisición para el cumplimiento de la carga de viento

Para garantizar que sus paneles ACP cumplan con los requisitos de carga de viento, incorpore estas especificaciones en los documentos de adquisición:

Documentación requerida

- Informe de prueba ASTM E330 que muestre el comportamiento estructural a la presión de viento especificada

- Resumen del cálculo de deflexión que demuestre el cumplimiento con los límites aplicables (L/180, L/200 o L/240 según sea necesario)

- Informe de análisis de elementos finitos (FEA) para geometrías de fachada complejas o tamaños de panel no estándar

- Tabla de capacidad de carga de viento del fabricante por espesor, tamaño y espaciamiento de soporte del panel

Especificaciones técnicas

- Espesor total del panel: Especifique según la altura del edificio (4 mm para edificios de altura media, 5-6 mm para edificios altos)

- Espesor de la lámina de aluminio: Especifique 0,40 mm o 0,50 mm para aplicaciones en edificios altos

- Tipo de núcleo: Especifique núcleo mineral FR o A2 para el cumplimiento de la normativa contra incendios en edificios altos

- Límite de deflexión: Especifique la deflexión máxima admisible (p. ej., L/240 o L/200, según corresponda)

Especificaciones de instalación

- Separación del subchasis: Especifique la separación máxima entre soportes según los cálculos de carga de viento.

- Refuerzo en las esquinas: Requiere una separación reducida entre soportes o paneles más gruesos en las esquinas del edificio.

- Tipo y separación de los sujetadores: Especifique la resistencia a la extracción y la separación para evitar fallas en los sujetadores.

Parte nueve: Ejemplos reales

Ejemplo 1: Edificio de oficinas de mediana altura (10 pisos)

Ejemplo 2: Torre costera de gran altura (30 pisos)

        Conclusión

Los cálculos de carga de viento no son un mero trámite burocrático; son la base de ingeniería que determina si una fachada de paneles compuestos de aluminio resistirá durante décadas o fallará ante la primera tormenta importante. La relación entre la carga de viento y el espesor del panel es directa e inflexible: si se especifica un espesor insuficiente, los paneles se desviarán, deformarán o se desprenderán.

Para los profesionales de compras, las conclusiones clave son claras:

1. Calcular antes de especificar. Determine las presiones de viento de diseño locales según la altura del edificio, su ubicación, la categoría de exposición y la zona de la fachada (centro o esquinas).

2. Especifique tanto el espesor total como el espesor de la lámina. Para aplicaciones en edificios de gran altura, el estándar es un espesor total de 4 mm o de 5 a 6 mm con láminas de 0,40 a 0,50 mm [referencia: 40].

3. Exija la documentación de ensayo ASTM E330. No acepte afirmaciones no certificadas de resistencia al viento.

4. Considere el material del núcleo. Para zonas de vientos fuertes, los núcleos A2 con relleno mineral ofrecen una rigidez y estabilidad superiores.

5. Coordínese con los ingenieros. El espaciado del subchasis y el patrón de fijación son tan importantes como el espesor del panel.

Al considerar los cálculos de carga de viento como un factor indispensable para la selección del espesor, se protege no solo la fachada, sino también a los ocupantes del edificio. Según una guía de ingeniería, sin cálculos precisos, los paneles pueden sufrir deflexión, pandeo o fallas en los sujetadores, comprometiendo la seguridad e integridad de la fachada. El costo de un panel más grueso es cuantificable; el costo de un panel defectuoso no lo es.
