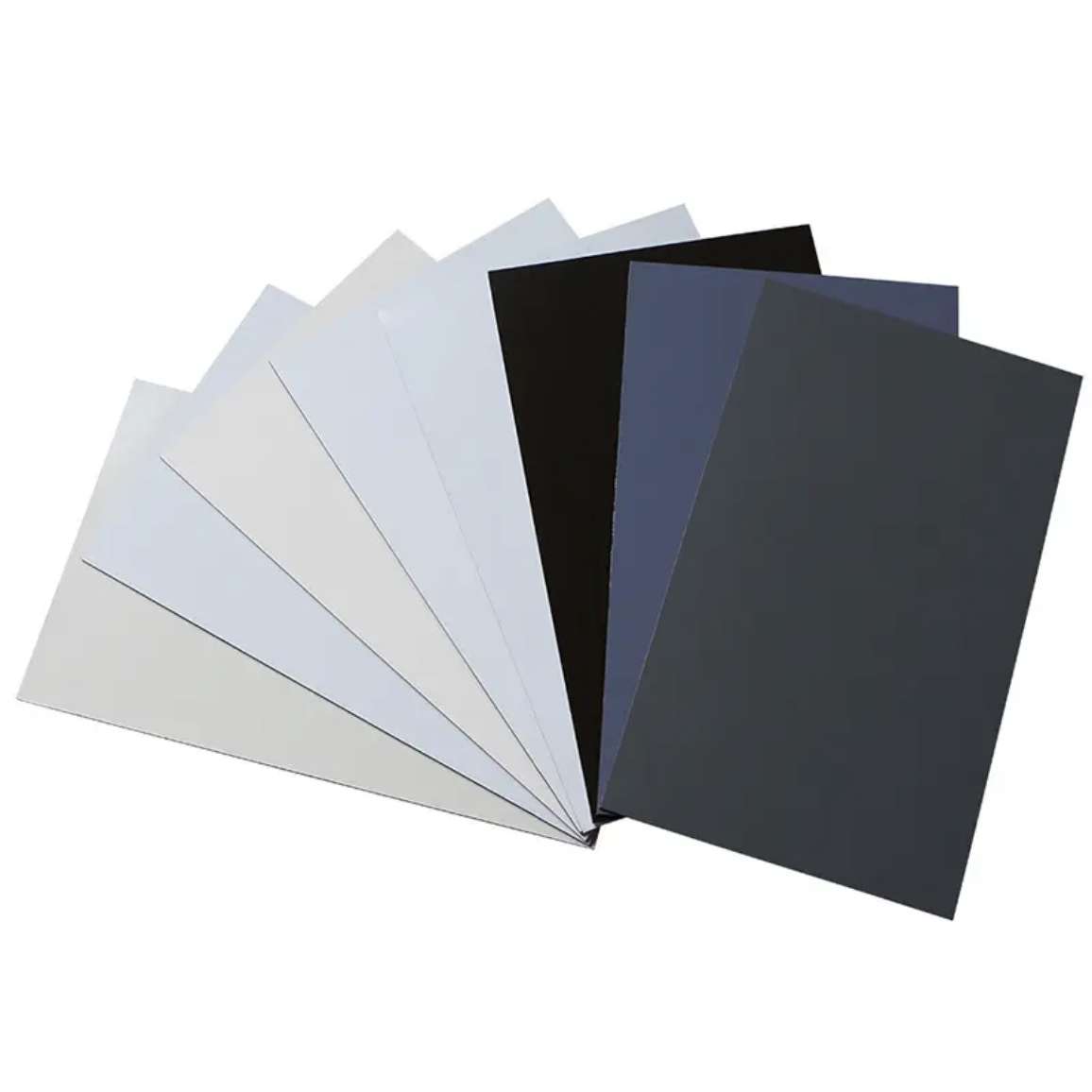

Importancia del Índice de Desarrollo de Humo (IDH) en paneles compuestos de aluminio

Por qué el Índice de Desarrollo de Humo (IDH) es importante en la selección de paneles compuestos de aluminio

Al especificar paneles compuestos de aluminio (ACP), la mayoría de los profesionales de compras se centran principalmente en la propagación de la llama. ¿Con qué rapidez se propagarán las llamas por la fachada? ¿El panel alcanzará la clasificación A, B o C? ¿Cumple con la norma NFPA 285?

Si bien estas son preguntas cruciales, pasan por alto un indicador de seguridad vital igualmente importante: el Índice de Desarrollo Humano (IDH).

En incendios reales de edificios, el humo, y no las llamas, es la principal causa de muerte. El incendio de la Torre Grenfell, que cobró 72 vidas, demostró que la toxicidad y la densidad del humo pueden ser tan letales como el propio fuego. Un estudio publicado en el Journal of Hazardous Materials reveló que el humo liberado por la combustión del aislamiento de poliisocianurato (PIR) utilizado con paneles PCA era 15 veces más tóxico que los productos de aislamiento ignífugos actuales. Tan solo 1 kg de aislamiento de PIR en combustión fue suficiente para llenar una habitación de 50 m³ con una mezcla incapacitante y, en última instancia, letal de monóxido de carbono y cianuro de hidrógeno.

Esta guía explica qué mide el Índice de Desarrollo de Humo (IDH), por qué es importante para la seguridad de los ocupantes y el cumplimiento de la normativa, y cómo los profesionales de compras deben evaluar el IDH al seleccionar paneles compuestos de aluminio (ACP) para sus proyectos.

1. ¿Qué es el Índice de Desarrollo de Humo (IDH)?

El Índice de Desarrollo de Humo (IDH) es un valor numérico que cuantifica la cantidad de humo que produce un material al exponerse al fuego en condiciones de prueba controladas. Se mide junto con el Índice de Propagación de la Llama (IPL) como parte de la norma ASTM E84, el Método de Prueba Estándar para las Características de Combustión Superficial de Materiales de Construcción.

El procedimiento de prueba consiste en montar una muestra de ACP de 61 cm x 7,6 m (24 pulgadas x 25 pies) en el techo de una cámara de prueba. Se aplica una llama controlada y los técnicos miden:

- Índice de Propagación de la Llama (IPL): Distancia y velocidad de propagación de las llamas sobre la superficie del material.

- Índice de Desarrollo de Humo (IDH): Densidad y volumen del humo producido durante la combustión.

Como explica un laboratorio de pruebas, ambos parámetros se registran, pero "estos dos parámetros de prueba no tienen una correlación necesaria". Un material puede tener una excelente propagación de la llama y, al mismo tiempo, producir niveles de humo peligrosamente altos, y viceversa.

Requisitos de clasificación ASTM E84

Según la norma ASTM E84, los requisitos del Índice de Desarrollo de Humo (SDI) son consistentes en las tres clases:

El umbral SDI de 450 no es arbitrario. Representa la densidad máxima de humo aceptable para los materiales de construcción utilizados en vías de evacuación y espacios ocupados. Los materiales que superan el SDI 450 se consideran generadores de niveles peligrosos de humo.

2. Por qué el SDI es más importante de lo que muchos creen

El humo mata antes de que las llamas alcancen a las víctimas

En los incendios de edificios, la inhalación de humo es la principal causa de muerte, no las quemaduras. Según estudios sobre seguridad contra incendios, la mayoría de las muertes por incendio se deben a:

- Intoxicación por monóxido de carbono: La combustión incompleta produce CO, que se une a la hemoglobina con mayor eficacia que el oxígeno.

- Cianuro de hidrógeno y otros gases tóxicos: Los materiales sintéticos liberan compuestos tóxicos complejos al quemarse.

- Falta de oxígeno: El humo desplaza el aire respirable.

- Visibilidad reducida: El humo denso impide la evacuación y dificulta las labores de rescate.

La investigación sobre la Torre Grenfell documentó esta realidad de forma contundente: «Unas pocas gotas de polietileno en llamas procedentes de los paneles de ACM bastarían para incendiar el aislamiento de espuma, lo que podría explicar la rápida propagación de las llamas en la fachada de la torre». La combinación de paneles combustibles y aislamiento tóxico creó una sinergia letal.

El humo dificulta la evacuación y el rescate.

El humo denso reduce drásticamente la visibilidad, imposibilitando que los ocupantes encuentren las salidas y que los bomberos localicen a las víctimas. En edificios de gran altura, donde la evacuación depende de largos pasillos y escaleras, las vías de escape llenas de humo se convierten en trampas mortales.

Los códigos de construcción reconocen esta realidad y exigen materiales de baja emisión de humo en:

- Pasillos de salida y escaleras

- Atrios y grandes espacios abiertos

- Hospitales, escuelas y otros edificios de alta ocupación

- Cualquier área donde un gran número de personas pueda necesitar evacuar

3. Relación entre el material del núcleo y la producción de humo

El material del núcleo de un panel compuesto de aluminio es el principal determinante de la producción de humo.

Núcleo de PE: mayor riesgo de humo

Los paneles compuestos de aluminio (ACP) con núcleo de polietileno (PE), la opción más combustible, también producen los niveles de humo más altos. Al quemarse, el PE se funde y libera un humo negro y denso que contiene hidrocarburos complejos. Las investigaciones sobre los ACP a base de polietileno confirman que el grosor del núcleo influye directamente en las características de combustión: «Con el aumento del flujo de calor y del grosor de la capa del núcleo, la tasa de liberación de CO también aumenta rápidamente, lo que resulta en un incremento significativo del riesgo de incendio».

Núcleo FR: Riesgo de humo moderado

Los núcleos ignífugos (FR) contienen cargas minerales (normalmente entre el 30 % y el 70 %) que reducen la producción de humo en comparación con el PE puro. Sin embargo, el polímero restante sigue liberando humo al encenderse. Si bien los paneles FR pueden autoextinguirse, no son incombustibles y producirán humo durante la combustión.

Núcleo mineral A2: Riesgo de humo mínimo

Los núcleos minerales A2 contienen más del 90 % de carga inorgánica no combustible. Estos paneles generan una mínima cantidad de humo al exponerse al fuego, y las certificaciones A2 legítimas requieren la clasificación s1 (humo), la más alta en cuanto a comportamiento frente al humo según la norma EN 13501-1.

Núcleo no combustible A1: cero humo

La clasificación más alta en cuanto a comportamiento frente al fuego es la A1 según la norma EN 13501-1. Productos como ALPOLIC™ NC/A1 alcanzan esta clasificación gracias a un núcleo mineral compuesto casi en su totalidad por ingredientes no combustibles y con un poder calorífico inferior a 1 MJ/kg, lo que significa que son incombustibles y no generan humo en caso de incendio.

Los paneles A1 son especialmente adecuados para edificios de gran altura o edificios especiales como escuelas, hospitales, residencias de ancianos, etc., donde la generación de humo debe minimizarse.

4. SDI en normas internacionales

Las distintas jurisdicciones abordan la producción de humo mediante diferentes sistemas de clasificación, pero el principio fundamental es el mismo: el humo debe limitarse para proteger la vida.

ASTM E84 (Norteamérica)

Como se indicó, se requiere un SDI ≤ 450 para cualquier clasificación de Clase A, B o C. Los materiales que superen un SDI de 450 no pueden utilizarse en aplicaciones que requieran estas clasificaciones.

EN 13501-1 (Europa)

       El sistema europeo proporciona una clasificación de humo más detallada mediante tres clases:

Para la clasificación A2-s1,d0 (la más alta para paneles compuestos), la clasificación s1 requiere una producción mínima de humo. Este es el estándar para edificios de gran altura en toda Europa y muchas otras jurisdicciones.

AS 1530.3 (Australia)

El estándar australiano mide el Índice de Desarrollo de Humo como parte de su prueba de tres fases, con valores que van de 0 (sin humo) a 10. ALPOLIC™ NC/A1 alcanza un "Índice de Desarrollo de Humo 0" según este estándar, lo que representa el mejor rendimiento posible.

5. La lección de Grenfell: la toxicidad del humo como factor crítico

El desastre de la Torre Grenfell cambió radicalmente la perspectiva de la industria sobre la producción de humo. Investigadores de la Universidad de Central Lancashire llevaron a cabo el primer estudio exhaustivo del revestimiento y el aislamiento utilizados en la torre, con resultados devastadores.

Principales hallazgos de la investigación

- Los paneles ACM eran 55 veces más inflamables que los paneles menos inflamables analizados.

- El humo liberado por la combustión del aislamiento PIR era 15 veces más tóxico que el de los productos aislantes ignífugos actuales.

- Tan solo 1 kg de aislamiento PIR en combustión podía llenar una habitación de 50 m³ con una mezcla incapacitante y, en última instancia, letal de monóxido de carbono y cianuro de hidrógeno.

El efecto sinérgico

La combinación de paneles ACM rellenos de polietileno y aislamiento de espuma PIR creó un sistema letal: «Al usarse conjuntamente, el ACM provocó la rápida ignición de la espuma tóxica». Unas pocas gotas de polietileno en llamas procedentes de los paneles ACM bastarían para incendiar el aislamiento de espuma, lo que podría explicar la rápida propagación de las llamas en la fachada de la torre».

Implicaciones para la contratación pública

Esta investigación demuestra que evaluar la producción de humo de forma aislada es insuficiente. La interacción entre el panel compuesto de aluminio (ACP) y otros componentes del ensamblaje de la pared, en particular el aislamiento, puede aumentar drásticamente la toxicidad del humo. El rendimiento del sistema en cuanto a la emisión de humo es tan importante como el índice de ignición del humo (SDI) a nivel de componente.

6. Cómo verificar el rendimiento del SDI en su pedido de ACP

Requisitos de documentación

Solicite lo siguiente a su proveedor:

Verificación en campo (indirecta)

Si bien el SDI no se puede probar en campo, puede verificar el material del núcleo, que determina el potencial de humo.

Prueba de combustión: Aplique una llama a una muestra cortada del núcleo durante 5-10 segundos.

Verificación de densidad: Los núcleos minerales genuinos son significativamente más pesados que los núcleos de PE. Los paneles A2 suelen superar los 1,6 g/cm³; los paneles A1, como ALPOLIC™ NC/A1, tienen una densidad relativa de 2,15.

Solicitar datos de toxicidad del humo

Para proyectos críticos (hospitales, escuelas, edificios residenciales de gran altura), considere solicitar una caracterización adicional del humo:

- Análisis de toxicidad del humo (análisis de gases FTIR durante la combustión)

- Mediciones de densidad óptica específica (Ds) según ASTM E662

- Resultados de la cámara de humo del NBS para muestras más pequeñas

       7. El costo de ignorar la SDI

        Seguridad de la vida

Los materiales con alta emisión de humo contribuyen directamente a las muertes de los ocupantes. La investigación del incendio de Grenfell demuestra que la toxicidad del humo no es una preocupación secundaria, sino un mecanismo principal de mortalidad en los incendios de edificios modernos.

Cumplimiento de la normativa

Los inspectores de edificios examinan cada vez con mayor detenimiento el comportamiento ante el humo, especialmente en:

- Edificios con alta ocupación

- Instalaciones que albergan poblaciones vulnerables (hospitales, escuelas, residencias de ancianos)

- Edificios de gran altura con largas rutas de evacuación

El incumplimiento de los requisitos del SDI puede resultar en inspecciones fallidas, órdenes de paralización de obras y la sustitución obligatoria de la fachada.

Responsabilidad jurídica

Los procesos judiciales de Lacrosse y Grenfell establecieron que quienes especifican materiales que no cumplen con la normativa, incluidos aquellos con una producción de humo inaceptable, se enfrentan a responsabilidad personal. Según la legislación sobre la cadena de responsabilidad, los arquitectos, ingenieros y profesionales de compras no pueden delegar su deber de diligencia en los proveedores de productos.

8. Mejores prácticas de adquisición para SDI

        Conclusión

El Índice de Desarrollo de Humo (IDH) no es una métrica secundaria. Es un parámetro fundamental de seguridad que determina si los ocupantes del edificio pueden ver, evacuar y respirar mientras lo hacen. Un material que arde lentamente pero produce humo denso y tóxico puede ser tan letal como uno que arde rápidamente.

Para los profesionales de compras, el mensaje es claro:

- Especifique explícitamente los requisitos del IDH en cada orden de compra.

- Solicite informes completos de las pruebas ASTM E84, no certificados de una sola página.

- Verifique la composición del núcleo mediante pruebas de campo (prueba de combustión, comprobación de densidad).

- Considere el rendimiento del sistema en cuanto a la emisión de humo: la interacción entre el panel compuesto de aluminio (ACP) y el aislamiento es crucial.

- Para aplicaciones críticas, especifique un núcleo mineral A2-s1,d0 o A1 para una mínima producción de humo.

La tragedia de Grenfell demostró que la industria de la construcción ya no puede permitirse centrarse únicamente en la propagación de las llamas. El humo mata. Sus especificaciones deben reflejar esta realidad.
