Guía paso a paso para la instalación de paneles compuestos de aluminio (ACP)

          Introducción

          Los paneles compuestos de aluminio (ACM) se han convertido en un pilar del diseño arquitectónico moderno, ofreciendo durabilidad, flexibilidad estética y eficiencia energética. Sin embargo, su rendimiento depende en gran medida de una instalación precisa. Esta guía completa le guía a través del proceso de instalación profesional, garantizando la integridad estructural, la resistencia a la intemperie y un rendimiento a largo plazo.

          Fase 1: Planificación y preparación previas a la instalación

          Paso 1: Verificación del diseño e inspección de materiales

- Revisar los planos arquitectónicos y los planos de taller aprobados por el ingeniero

- Verificar las especificaciones de los paneles (espesor, recubrimiento, resistencia al fuego)

- Verificar que todos los materiales cumplan con las normas ASTM

- Confirmar los números de lote para garantizar la consistencia del color (ΔE < 2.0)

          Paso 2: Evaluación del sitio y preparación del sustrato

- Realizar un escaneo láser de las superficies del sustrato

- Verificar la tolerancia de planitud: ≤3 mm por tramo de 2 m

- Verificar la integridad estructural y la capacidad de carga

- Instalar una barrera de vapor si es necesario (según la norma ASTM E1745)

- Aplicar imprimaciones resistentes a la corrosión sobre sustratos metálicos

          Paso 3: Protocolo de manipulación de materiales

- Almacenar los paneles verticalmente sobre marcos en A a 15-25 °C

- Mantener la humedad relativa por debajo del 60 %

- Mantener la película protectora intacta hasta la instalación

- Utilizar elevadores de vacío para paneles de más de 2 m²

           Fase 2: Instalación de la estructura

           Paso 4: Sistema de Estructura

1. Marcado de Diseño

- Transferir las líneas de cuadrícula de los planos utilizando niveles láser

- Marcar los puntos de anclaje con una tolerancia de ≤1,5 mm

2. Instalación de la Estructura Primaria

- Instalar primero los montantes verticales, generalmente de aluminio 6063-T5/T6

- Verificar la alineación vertical: ≤1 mm por cada 3 m de altura

- Fijar con anclajes de acero inoxidable en los centros especificados

3. Estructura Secundaria

- Instalar rieles horizontales con las juntas de expansión calculadas

- Utilizar conexiones ranuradas para el movimiento térmico

- Aplicar tratamientos anticorrosivos en las secciones cortadas

4. Control de Calidad

- Verificar la perpendicularidad del marco: variación diagonal ≤2 mm

- Verificar los valores de torque de los sujetadores (generalmente 25-30 Nm)

- Confirmar las dimensiones de las juntas de expansión

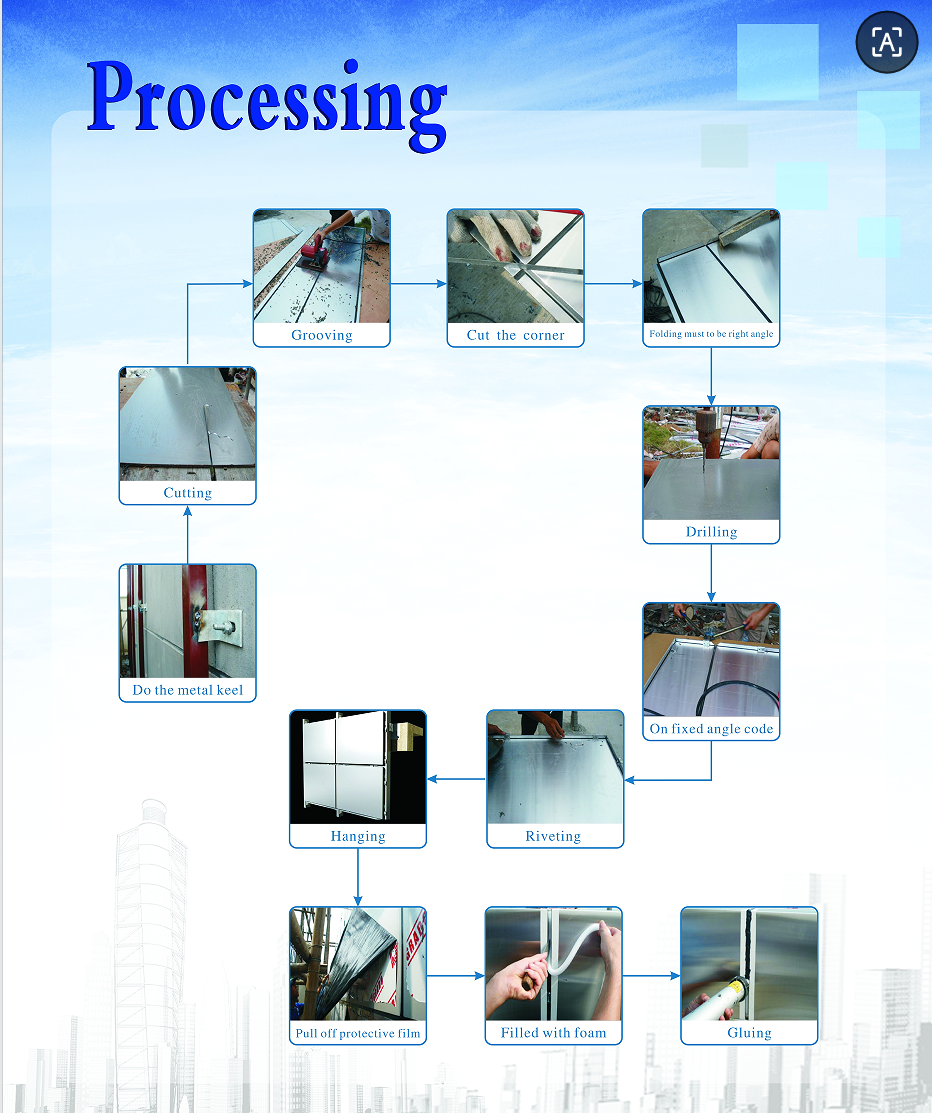

         Fase 3: Fabricación y Preparación del Panel

         Paso 5: Corte y Mecanizado del Panel

1. Medición y Marcado

- Medir cada abertura individualmente (evitar asumir uniformidad)

- Agregar una holgura de 3-5 mm por lado para expansión

- Marque las líneas de corte con marcadores no permanentes

2. Corte de precisión

- Utilice cuchillas con punta de carburo o fresadoras CNC

- Mantenga la velocidad de corte: 2000-3000 RPM

- Apoye los paneles uniformemente para evitar vibraciones

3. Tratamiento de bordes

- Desbarbe todos los bordes cortados inmediatamente

- Aplique sellador de bordes de dos capas (imprimación + poliuretano)

- Deje curar durante 24 horas a un mínimo de 20 °C

4. Creación de características

- Forme los retornos con prensas plegadoras (radio mínimo = 2 veces el espesor del panel)

- Cree canales de drenaje en los rieles inferiores

- Mecanice las ranuras de fijación para el movimiento térmico

         Fase 4: Instalación del panel

Paso 6: Montaje en seco y ajuste

- Pruebe el ajuste de cada panel sin fijaciones

- Verifique las holguras: 3-5 mm de juntas de expansión

- Compruebe la alineación con los paneles adyacentes

- Marque la ubicación final de las fijaciones

         Paso 7: Fijación mecánica

1. Selección de la fijación

- Utilice acero inoxidable (grado A2/A4) o aluminio remaches/tornillos

- Seleccione la longitud para penetrar ≥10 mm en la estructura

- Incluya arandelas de EPDM para sellado impermeable

2. Secuencia de instalación

- Comience la instalación de abajo hacia arriba

- Instale primero los paneles de esquina como referencia

- Siga el patrón de cuadrícula modular de forma consistente

3. Técnica de fijación

- Inserte los sujetadores perpendicularmente a la superficie del panel

- Aplique un torque constante (típicamente 15-20 Nm)

- Deténgase en un ajuste perfecto para evitar la sobrecompresión

4. Condiciones especiales

- Alrededor de aberturas: aumente la densidad de los sujetadores en un 25%

- En esquinas: use un suplemento adhesivo estructural

- En superficies curvas: reduzca la separación de los sujetadores

          Fase 5: Tratamiento y sellado de juntas

          Paso 8: Preparación de la junta

- Limpie las superficies con alcohol isopropílico

- Instale varillas de respaldo de celda cerrada con una compresión del 30%

- Aplique cinta antiadherente en la parte posterior de las juntas

          Paso 9: Aplicación del sellador

1. Selección del material

- Use silicona de curado neutro (ASTM C920, Clase 25)

- Verificar la compatibilidad con los revestimientos del panel

- Igualar el color del panel o usar un elemento de diseño que contraste

2. Técnica de aplicación

- Cargar los cartuchos de sellador en pistolas calibradas

- Aplicar en cordones continuos a un ángulo de 45°

- Mantener una velocidad constante para un perfil uniforme

- Conseguir una sección transversal en forma de reloj de arena (ancho:profundidad = 2:1)

3. Herramientas y acabado

- Realizar las juntas dentro de los 10 minutos posteriores a la aplicación

- Usar herramientas cóncavas para un acabado perfecto

- Retirar el exceso inmediatamente con toallitas con disolvente

         Fase 6: Ajustes finales y protección

         Paso 10: Verificación de la alineación

- Comprobar la planitud del panel con una regla de 2 mm (desviación ≤2 mm)

- Verificar la uniformidad de la junta con pasadores calibradores

- Inspeccionar las dimensiones del marco durante la instalación

Paso 11: Medidas de protección

- Retirar la película protectora dentro de los 30 días posteriores a la instalación

- Limpiar las superficies con limpiadores de pH neutro

- Aplicar la capa protectora si se especifica

- Instalar protecciones temporales a nivel de peatones

Paso 12: Verificación del drenaje

- Probar las vías de drenaje con una aplicación controlada de agua

- Verificar el funcionamiento del orificio de drenaje

- Confirmar que no haya acumulación de agua en las cavidades

Fase 7: Control de calidad y documentación

Paso 13: Pruebas de rendimiento

1. Prueba de penetración de agua (según AAMA 501.1)

- Aplicar agua al 15 % por encima de la presión de diseño

- Monitorizar durante un mínimo de 15 minutos

- Requisito de cero fugas

2. Verificación del rendimiento estructural

- Realizar mediciones de deflexión con un comparador

- Verificar una deflexión ≤L/240 bajo cargas de servicio

- Verificar la integridad de los sujetadores con una auditoría de torque

Paso 14: Documentación y entrega

- Preparar planos conforme a obra con la disposición de los paneles

- Documentar todas las desviaciones del diseño original

- Entregar el manual de mantenimiento con:

- Procedimientos de limpieza recomendados

- Programas de inspección

- Intervalos de reemplazo del sellador

- Presentar las garantías del material y los informes de pruebas

Consejos profesionales para obtener resultados profesionales

1. Consideraciones ambientales

- Instalar a una temperatura de 10-30 °C para un rendimiento óptimo del material

- Evitar la instalación durante precipitaciones o vientos fuertes (>50 km/h)

- Considerar las variaciones diarias de temperatura en el dimensionamiento de las juntas

2. Mantenimiento de las herramientas

- Limpiar las herramientas de corte cada 50 metros lineales

- Calibrar las herramientas de torsión diariamente

- Reemplazar las boquillas del sellador cada 4 horas

3. Protocolos de seguridad

- Utilizar protección contra caídas para instalaciones superiores a 1,8 m

- Implementar extracción de polvo durante el corte

- Utilizar protección ocular durante toda la fabricación

4. Errores comunes que se deben evitar

- Nunca apilar los paneles horizontalmente durante la instalación

- No utilizar fijaciones penetrantes cerca de los bordes del panel (<20 mm)

- Evitar la contaminación con silicona antes del sellado

- Nunca instalar paneles dañados o deformados

Conclusión

La instalación profesional de paneles compuestos de aluminio (ACM) requiere una atención meticulosa en cada fase del proceso. Siguiendo esta guía paso a paso y cumpliendo con las especificaciones del fabricante y las normas internacionales, los instaladores pueden garantizar:

- Integridad estructural: paneles que resisten las cargas de viento y los movimientos térmicos de diseño

- Resistencia a la intemperie: Una envolvente del edificio que evita la infiltración de agua

- Calidad estética: Líneas limpias y apariencia uniforme

- Longevidad: Sistemas que mantienen su rendimiento durante décadas

Recuerde que la correcta instalación de paneles compuestos de aluminio (ACM) no solo cumple con la visión arquitectónica, sino que también protege la inversión en construcción. En caso de duda, consulte con fabricantes de PAA, ingenieros estructurales y especialistas certificados en instalación para garantizar resultados óptimos.

Nota: Esta guía proporciona los principios generales de instalación de paneles compuestos de aluminio (ACM). Consulte siempre los planos específicos del proyecto, las instrucciones del fabricante y los códigos de construcción locales para conocer los requisitos exactos.
