Control de la profundidad de fresado para paneles compuestos de aluminio (ACP): La regla de los 2/3 para el ranurado en V que evita roturas

Si alguna vez ha doblado un panel compuesto de aluminio (ACP) y ha escuchado un chasquido o visto una fisura fina a lo largo de la línea de pliegue, conoce la frustración. El material se ve perfecto en la mesa de fresado, pero en el momento en que intenta crear una esquina afilada, la lámina de aluminio se rompe. En la mayoría de los casos, esto no es un problema de la calidad del aluminio, sino de la profundidad del ranurado.

La diferencia entre un pliegue limpio y estructural y un panel agrietado y desechado radica en un principio de ingeniería simple: la regla de los 2/3. Esta regla determina la profundidad exacta a la que debe penetrar la fresa para dejar la cantidad precisa de material necesaria para mantener la esquina unida sin romperse.

1. Entendiendo el método de "fresado y retorno"

Para lograr una esquina afilada de 90 grados en un panel compuesto de aluminio, no se puede simplemente doblar como una lámina de acero. El núcleo (polietileno o mineral) no tiene la suficiente resistencia estructural para mantener un ángulo cerrado, y doblarlo en frío provocaría que la capa exterior se estirara hasta fracturarse.

En cambio, el método estándar de la industria es el de fresado y retorno. Este método consiste en cortar un canal en forma de V (ranura en V) en la parte posterior del panel. Esta ranura elimina el material del núcleo y la capa de aluminio posterior, dejando intacta solo la capa de aluminio frontal. La fina capa de aluminio restante actúa como una bisagra flexible, permitiendo que el panel se pliegue perfectamente sin resistencia.

La variable crítica: la capa restante

La resistencia de la esquina depende completamente del grosor de esa capa de aluminio restante. Si es demasiado gruesa, el panel se resistirá, lo que provocará un efecto de recuperación elástica y un radio impreciso. Si es demasiado fina (o se corta por completo), la bisagra se romperá.

2. Explicación de la "Regla de los 2/3"

Si bien 3A Composites, fabricante de Dibond, especifica que la ranura en V debe dejar aproximadamente 1/64 de pulgada (aprox. 0,4 mm) de material del núcleo para evitar la recuperación elástica, los principales fabricantes utilizan una medida más universal conocida como la Regla de los 2/3 para tener en cuenta los diferentes espesores de panel y ángulos de corte.

La Regla de los 2/3 establece:

La profundidad de la ranura en V debe ser aproximadamente 2/3 del espesor total del panel.

Por otro lado, 1/3 del espesor total es el objetivo para el material restante de la "bisagra".

¿Por qué "2/3" es el número mágico?

- La bisagra de 1/3: Dejar aproximadamente un tercio del material proporciona suficiente resistencia a la tracción para mantener la flexión sin agrietarse.

- Alivio de tensiones: Elimina suficiente material del núcleo rígido para permitir que el aluminio se doble sin resistencia mecánica. - Nitidez visual: Esta proporción permite que las caras exteriores de los paneles se unan perfectamente, eliminando el antiestético abultamiento que se produce cuando las ranuras son demasiado superficiales.

Advertencia sobre la profundidad: El error más peligroso es cortar demasiado profundo. Si la fresa raya o corta la capa exterior visible, se crea una concentración de tensión. Ese panel se verá comprometido estructuralmente y se agrietará, ya sea ahora o bajo la carga del viento el próximo año.

3. La regla en la práctica: Dimensionamiento de la ranura

Para aplicar la regla de los 2/3 de forma eficaz, es necesario que la herramienta sea la adecuada para el material.

1. Seleccione la herramienta correcta

Las fresas para paneles compuestos de aluminio (ACP) están diseñadas específicamente para estructuras tipo sándwich. Debe utilizar una fresa de ranurado en V con el ángulo correcto (normalmente de 90° a 105°).

- Consejo profesional: No utilice una fresa estándar para madera; su geometría no es la adecuada para el aluminio y provocará rebabas.

2. El estándar de 0,2–0,3 mm

Si bien la regla de los 2/3 es un buen punto de partida, el trabajo arquitectónico de alta precisión exige medidas específicas. Para un panel compuesto de aluminio (ACP) estándar de 4 mm:

- Espesor total: 4 mm

- Profundidad de la ranura (2/3): ~2,7 mm – 3,0 mm

- Material restante: Debe dejar una capa uniforme de 0,2 mm a 0,3 mm del núcleo de plástico Y de la capa frontal de aluminio.

Cómo verificarlo: Use un calibrador Vernier o un medidor de profundidad en un trozo de material de desecho. Si ve aluminio brillante en el fondo de la ranura, ha cortado demasiado profundo. Aún debe verse una capa delgada del núcleo de plástico oscuro.

4. Ejecución: Lograr el pliegue perfecto

Una vez que la ranura se ha cortado a la profundidad precisa (2/3 del grosor), el doblado es sencillo, pero se aplican reglas específicas para evitar roturas:

No doble repetidamente

El aluminio se endurece por deformación. Si doblas el borde hacia adelante y hacia atrás para aflojarlo, romperás la estructura de la madera.

- La regla: Aplica una fuerza constante y uniforme. Dóblalo una sola vez. No lo dobles hacia adelante y hacia atrás.

Usa una regla o una prensa plegadora.

Para el plegado manual, asegúrate de que el panel esté firmemente sujeto contra una regla. Para la producción en serie, una prensa plegadora es ideal.

- Nota: Usa un tonelaje menor que el que usarías para acero macizo para evitar aplastar el núcleo.

La prueba del chasquido.

Si oyes un crujido o chasquido al doblar, la profundidad de la ranura es demasiado superficial (dejando más de un tercio del material). Detente inmediatamente y ajusta la profundidad de la fresadora.

5. Resumen: Las reglas de oro del ranurado en V.

Para asegurar que sus paneles ACP se plieguen limpiamente sin romperse, siga esta lista de verificación:

1. Regla de 2/3: Ajuste la profundidad de la fresadora para cortar aproximadamente 2/3 del espesor total.

2. Estándar de 0,3 mm: Para paneles de 4 mm, procure dejar una capa de material de 0,2 mm a 0,3 mm intacta que actúe como bisagra.

3. Selección de herramientas: Utilice siempre una fresa de ranura en V de carburo afilada, específicamente diseñada para ACP/aluminio.

4. Doblez único: Doble el panel una sola vez con presión uniforme; no lo doble hacia adelante y hacia atrás.

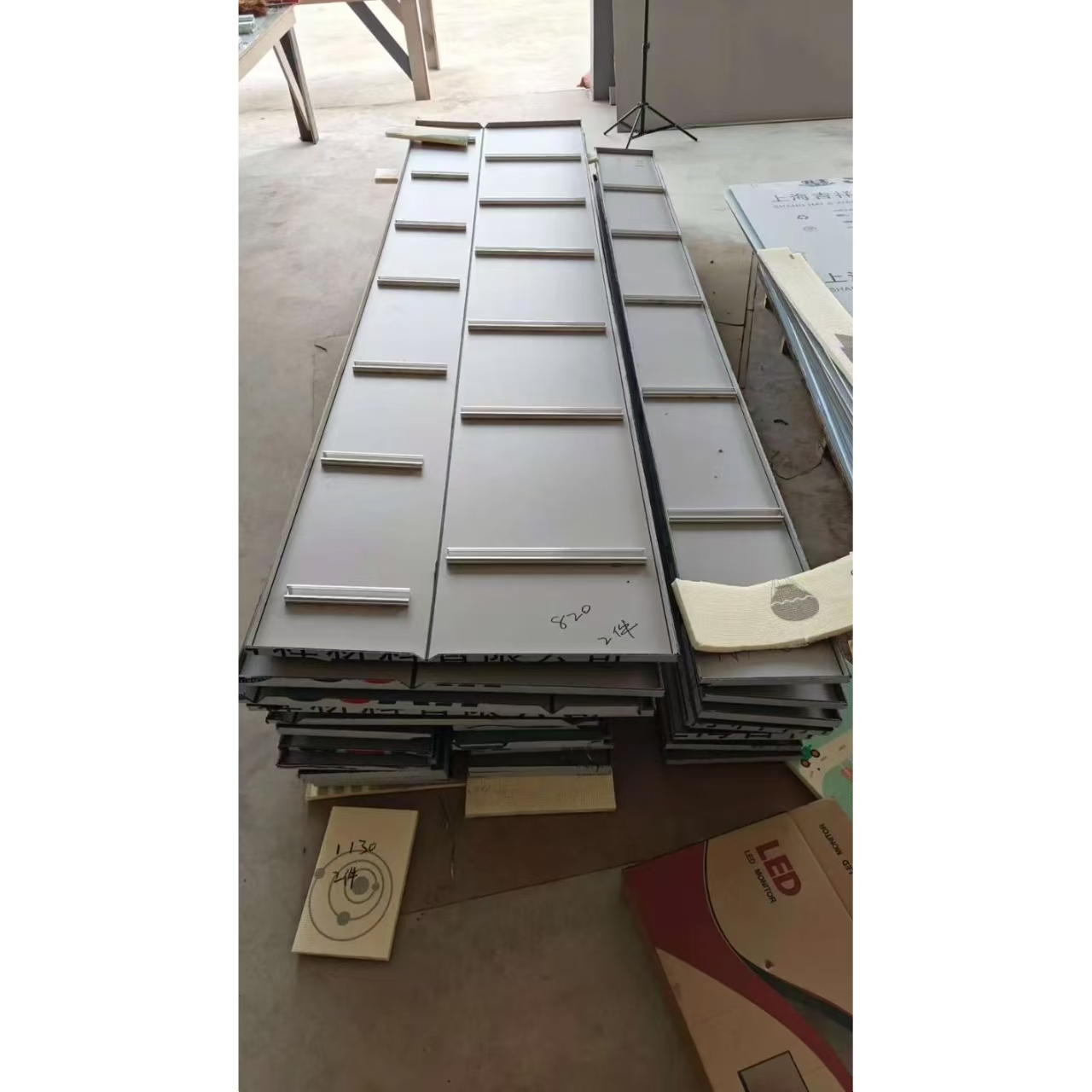

Al dominar el control de la profundidad de fresado, transforma láminas flexibles en casetes estructurales rígidos. Elimina el desperdicio por esquinas agrietadas y garantiza que la fachada de su edificio luzca impecable y se mantenga así.
