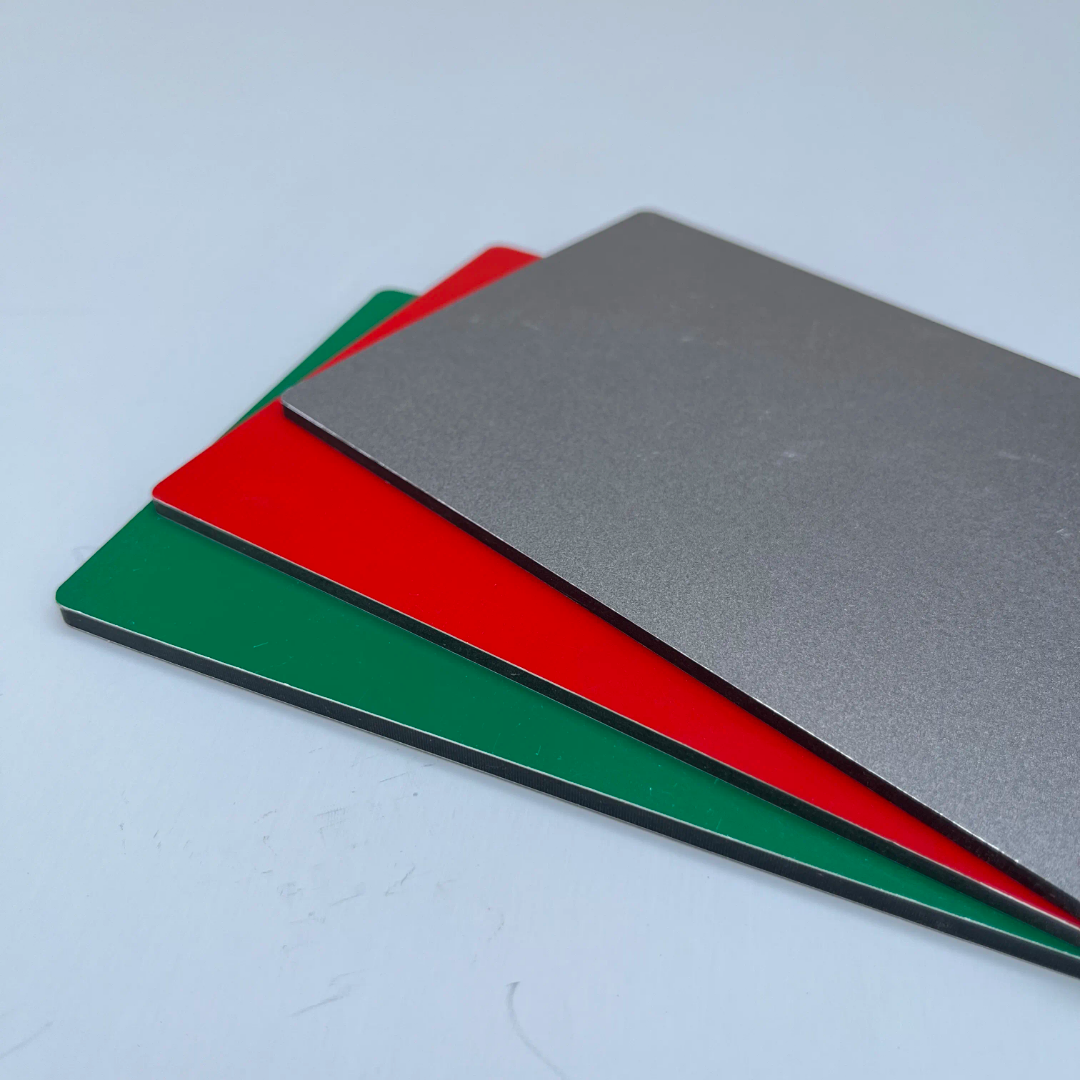

Especificación de paneles compuestos de aluminio (ACP) para variaciones extremas de temperatura
Especificación de paneles compuestos de aluminio (ACP) para variaciones extremas de temperatura (-40 °C a +40 °C)
La arquitectura en climas continentales, regiones de gran altitud y ciertos entornos industriales se enfrenta a un desafío único: la envolvente del edificio debe resistir y funcionar correctamente ante variaciones de temperatura que destruirían materiales menos resistentes. Desde los gélidos inviernos de Siberia o el norte de Canadá, donde la temperatura desciende hasta los -40 °C, hasta los abrasadores veranos de las regiones desérticas, donde las superficies pueden superar los +40 °C, la diferencia no solo resulta incómoda, sino que también supone una exigencia estructural.
Los paneles compuestos de aluminio (ACP) se especifican cada vez más para estos entornos extremos, pero el éxito requiere más que la simple selección de un producto estándar. El material debe diseñarse, detallarse e instalarse teniendo muy en cuenta la física específica del movimiento térmico, la fragilización del material y la dilatación diferencial.
Este artículo ofrece una guía de especificaciones técnicas para arquitectos, ingenieros y consultores de fachadas que trabajan en proyectos donde los paneles compuestos de aluminio deben soportar variaciones de temperatura de 80 °C o más.
Comprender la física: ¿Qué sucede con los paneles compuestos de aluminio (ACP) a temperaturas extremas?
Antes de especificar los materiales, es fundamental comprender las fuerzas que intervienen.
Expansión térmica: El principal desafío
Todos los materiales se expanden al calentarse y se contraen al enfriarse. En el caso de los paneles compuestos de aluminio (ACP), este movimiento es significativo y debe tenerse en cuenta.
Los datos del sector indican que los paneles ACP tienen un coeficiente de expansión térmica promedio de aproximadamente 2,4 mm por metro lineal por cada 100 °C de variación de temperatura. Otras fuentes citan una cifra similar de 2,3 mm por metro por cada 100 °C.
Para un proyecto que experimenta una variación de temperatura de -40 °C a +40 °C (un diferencial de 80 °C), el cálculo es sencillo:
- Un panel de 3 metros de longitud se expandirá/contraerá aproximadamente entre 5,5 mm y 5,8 mm durante el ciclo estacional.
- Un panel de 6 metros de longitud se desplazará entre 11 mm y 11,5 mm.
- Una sección continua de 10 metros experimentará una variación dimensional de casi 19 mm.
Este movimiento no es hipotético, sino una realidad física. Si no se compensa, provoca pandeo, deformación, tensión en el panel y fallos en el sellador.
Propiedades de los materiales a temperaturas extremas
A temperaturas extremadamente bajas (-40 °C), los materiales pueden volverse quebradizos. Las láminas de aluminio y los materiales del núcleo deben mantener su flexibilidad y resistencia al impacto. A altas temperaturas (las temperaturas superficiales pueden superar los +60 °C bajo la luz solar directa), el panel debe resistir el ablandamiento, la fluencia y la degradación del revestimiento.
Movimiento diferencial entre componentes
El panel de ACP, la subestructura de aluminio y la estructura principal del edificio se expanden y contraen a ritmos diferentes. El sistema de fijación debe adaptarse a estos movimientos diferenciales sin transferir tensiones a los paneles.
Selección de materiales: Especificación del ACP adecuado
No todos los paneles de ACP son iguales para aplicaciones en climas extremos.
Selección del núcleo
En entornos de temperaturas extremas, el material del núcleo desempeña un papel fundamental en la estabilidad dimensional:
- Los núcleos ignífugos (FR) generalmente ofrecen mayor estabilidad térmica que los núcleos de polietileno estándar.
- Los núcleos con relleno mineral (A2 no combustible) proporcionan el mayor nivel de estabilidad dimensional y se recomiendan para las aplicaciones más exigentes.
- Los núcleos de menor densidad pueden presentar mayor movimiento térmico. Especifique núcleos con datos de rendimiento comprobados.
Durabilidad del recubrimiento
El recubrimiento exterior debe resistir la exposición a los rayos UV a altas temperaturas y la posible fragilización a bajas temperaturas:
- Los recubrimientos de PVDF (Kynar 500®/Hylar 5000®) son esenciales para la estabilidad del color y la resistencia al agrietamiento en todo el espectro de temperaturas.
- Los recubrimientos de fluoropolímero a base de Lumiflon™ representan el nivel más alto de rendimiento, especificado para aplicaciones premium.
- La flexibilidad del recubrimiento a bajas temperaturas es fundamental; especifique recubrimientos probados para resistencia al impacto a bajas temperaturas.
Espesor del panel
Para aplicaciones en climas extremos, considere:
- Paneles de 4 mm como estándar mínimo.
- Paneles de 5 mm o 6 mm para tamaños mayores o donde se requiera mayor rigidez.
- Espesor uniforme en todos los paneles para garantizar un comportamiento homogéneo.
Acabados de la cara posterior
A menudo se pasa por alto, pero el recubrimiento de la cara posterior es importante:
- El recubrimiento de lavado (poliéster delgado) proporciona protección básica.
- El recubrimiento de servicio ofrece mayor durabilidad para la superficie oculta.
- Para climas extremos, especifique protección completa de la cara posterior. Para prevenir la absorción diferencial de humedad o la corrosión
Estrategias de diseño críticas para la dilatación térmica
Con la selección adecuada de materiales, el diseño debe tener en cuenta las leyes físicas.
1. Sistemas de fijación deslizantes
Las fijaciones rígidas convencionales fallan ante dilataciones térmicas extremas. La solución son las conexiones deslizantes.
Enfoque recomendado:
- Clips deslizantes ajustables que permiten el movimiento lateral dentro de ranuras predefinidas
- Orificios para tornillos alargados que permiten el desplazamiento del panel sin atascarse
- Remaches en espiral que mantienen la conexión permitiendo un movimiento sutil
Estos sistemas fijan los paneles firmemente, permitiendo la expansión y contracción sin transferencia de tensión.
2. Colocación de juntas de control
No debe quedar ningún tramo continuo de panel compuesto de aluminio sin alivio de expansión.
Recomendaciones estándar de la industria:
- Coloque juntas de dilatación a intervalos regulares, generalmente cada 6-9 metros tanto horizontal como verticalmente.
- El espaciado de las juntas debe ajustarse según:
- El rango de temperatura previsto (una variación de 80 °C requiere juntas más frecuentes).
- La orientación de los paneles (las secciones horizontales se dilatan más).
- El color de los paneles (los colores oscuros absorben más calor).
- Las juntas de dilatación deben alinearse con los módulos del edificio siempre que sea posible para lograr continuidad estética.
3. Detalles visibles como zonas de alivio
En lugar de ocultar las juntas de dilatación, considere expresarlas como elementos de diseño:
- Las líneas visibles actúan como zonas de alivio, manteniendo la uniformidad visual.
- Las juntas de sombra de 10-20 mm aportan interés estético y permiten la adaptación al movimiento.
- Las juntas abiertas entre paneles (8-12 mm) con varillas de refuerzo permiten el libre movimiento a la vez que controlan la apariencia.
4. Selladores y juntas flexibles
Cuando las juntas deben sellarse contra la intemperie, la flexibilidad es fundamental:
- Las juntas compresibles dentro de las juntas mantienen la estanqueidad a la intemperie y se adaptan al movimiento. - Las siliconas de curado neutro con una capacidad de movimiento de ±50% permiten ciclos térmicos.
- Las varillas de respaldo garantizan una geometría adecuada del sellador y evitan la adhesión en tres lados.
- La selección del sellador debe considerar todo el rango de temperaturas en la ubicación específica.
Ingeniería de subestructuras para climas extremos
La subestructura es la base de cualquier sistema de paneles compuestos de aluminio (ACP) y se vuelve aún más crítica en entornos de temperaturas extremas.
Selección de materiales
- Se prefieren las subestructuras de aluminio por su compatibilidad, ya que se expanden y contraen a ritmos similares a los de los paneles.
- Se puede usar acero galvanizado, pero requiere aislamiento de los paneles de aluminio para evitar la corrosión galvánica.
- Se recomienda el acero inoxidable (grado 316) para climas costeros extremos o donde se necesite mayor resistencia a la corrosión.
Consideraciones de diseño
- Es fundamental abordar los puentes térmicos; las estrategias de aislamiento continuo previenen la condensación y la pérdida de energía.
- La ventilación detrás de los paneles ayuda a moderar las temperaturas extremas y reduce el estrés térmico.
- El montaje sin tensiones de la subestructura al edificio garantiza que los movimientos del edificio no se transmitan al revestimiento.
Puntos de fijación
- Los anclajes deben estar clasificados para todo el rango de temperaturas; algunos anclajes de plástico se vuelven quebradizos a -40 °C.
- El espaciado de los sujetadores debe diseñarse para permitir el movimiento del panel manteniendo una fijación segura.
- El aislamiento entre metales diferentes previene la corrosión galvánica durante décadas de ciclos térmicos.
Precisión de fabricación para condiciones extremas
La calidad de la fabricación afecta directamente el rendimiento bajo estrés térmico.
Precisión CNC
- El corte CNC garantiza dimensiones uniformes en los paneles; las variaciones agravan los problemas de dilatación térmica.
- El trazado preciso de los retornos y pliegues mantiene la integridad estructural en las esquinas.
- Los orificios pretaladrados con la holgura adecuada (sobredimensionados para permitir el movimiento) evitan atascos en las fijaciones.
Sellado de cantos
En climas extremos, la entrada de humedad seguida de ciclos de congelación y descongelación resulta especialmente destructiva:
- Todos los cantos cortados deben sellarse para evitar la penetración de humedad.
- Los selladores de cantos deben permanecer flexibles a -40 °C.
- El doble sellado en puntos vulnerables (esquinas, penetraciones) proporciona redundancia.
Control de calidad
- La verificación dimensional de cada panel garantiza anchos de junta uniformes.
- Las pruebas de planitud identifican los paneles que podrían amplificar la tensión térmica.
- La uniformidad de los lotes garantiza un comportamiento térmico homogéneo en toda la fachada.
Mejores prácticas de instalación para cambios extremos de temperatura
Las condiciones de instalación influyen en el rendimiento a largo plazo.
Temperatura de instalación
- Evite la instalación a temperaturas extremas: los paneles instalados a -30 °C se contraerán completamente y podrían no tener margen para expandirse con la llegada del verano.
- La temperatura ideal de instalación es intermedia (de 0 °C a 20 °C), donde los paneles se encuentran cerca de su punto neutro.
- Si la instalación debe realizarse a temperaturas extremas, calcule el movimiento previsto y ajuste las juntas iniciales en consecuencia.
Ajuste correcto de las juntas
El ancho de la junta durante la instalación debe tener en cuenta todo el rango de temperatura:
Fórmula para el ancho mínimo de la junta:
Ancho de la junta = (Longitud del panel × Coeficiente de dilatación térmica × ΔT) + Factor de seguridad
Para un panel de 4 m con una oscilación de 80 °C:
- Movimiento = 4 m × 2,4 mm/m/100 °C × 80 °C = 7,68 mm
- Ancho de junta recomendado = 8-10 mm mínimo a temperatura intermedia.
Instalación con rotura de puente térmico
- Las fijaciones aislantes evitan los puentes térmicos a través de la subestructura.
- Aislamiento térmico. Las arandelas bajo las cabezas de los tornillos reducen la pérdida de calor.
- El aislamiento continuo detrás del sistema de fachada mantiene el confort interior.
Instalación secuencial
- Deje que los paneles se aclimaten a las condiciones del lugar antes de la instalación.
- Instale desde los puntos de referencia hacia afuera, manteniendo espacios uniformes.
- Verifique los espacios en cada etapa; la dilatación térmica no se puede corregir después de la instalación.
Casos de Estudio: Aplicaciones en Climas Extremos
Edificio Comercial Subártico (Norte de Canadá)
Un edificio de oficinas de tres plantas en Yellowknife soporta temperaturas mínimas invernales de -40 °C y máximas estivales de +30 °C. Los proyectistas seleccionaron paneles compuestos de aluminio (ACP) de 4 mm con núcleo mineral y revestimiento de PVDF. Las juntas de dilatación, espaciadas cada 5 m, permiten acomodar la variación de temperatura de 70 °C. La instalación se realizó en primavera a 5 °C, con juntas de 8 mm que se cerraron hasta 3 mm en la temperatura máxima del verano y se abrieron hasta 13 mm en la mínima del invierno. Tras cinco años, no se ha producido ninguna tensión en los paneles ni fallos en el sellado.
Centro de Investigación en el Alto Desierto (Mongolia)
Una estación de investigación experimenta inviernos de -35 °C y veranos de +35 °C con intensa exposición a la radiación UV. Una subestructura de aluminio con fijaciones de acero inoxidable 316 soporta paneles ACP de 6 mm con núcleo mineral. Los paneles perforados en las fachadas orientadas al sur reducen la carga térmica. Los clips deslizantes permiten un movimiento libre y todos los selladores están especificados para un rango de temperatura de -50 °C a +90 °C. El monitoreo posterior a la ocupación muestra que el rendimiento de las juntas se encuentra dentro de los parámetros de diseño.
Errores comunes en las especificaciones y cómo evitarlos
Error | Consecuencia | Prevención |
Suponiendo que todos los paneles compuestos de aluminio (ACP) se comportan de forma idéntica | Movimiento inesperado, falla del material | Solicitar datos de dilatación térmica al fabricante para el producto específico |
Espaciamiento inadecuado de las juntas | Pandeo, tensión del panel, falla del sellador | Calcular en función del rango de temperatura real, no de suposiciones genéricas |
Fijaciones rígidas | Concentración de tensiones, agrietamiento del panel | Especificar clips deslizantes o agujeros alargados |
Ignorar el movimiento diferencial | Falla de la conexión, entrada de agua | Modelar el movimiento de todos los componentes; proporcionar aislamiento donde sea necesario |
Selección incorrecta de sellador | Agrietamiento del sellador a bajas temperaturas, falla del adhesivo a altas temperaturas | Especificar selladores aptos para todo el rango de temperaturas |
Sellado deficiente de los bordes | Daños por congelación y descongelación, delaminación | Requerir el sellado de los bordes como parte de la fabricación |
Instalación a temperatura incorrecta | Margen de movimiento insuficiente | Calcular y especificar las holguras requeridas según las condiciones de instalación |
Pruebas y verificación
Para proyectos críticos en climas extremos, considere solicitar pruebas específicas:
Solicitud a los fabricantes
- Datos del coeficiente de dilatación térmica lineal ASTM D696
- Datos de la temperatura de deflexión térmica ASTM D648
- Resultados de pruebas de impacto a baja temperatura
- Datos de pruebas de ciclos de congelación-descongelación (si están disponibles)
Verificación in situ
- Instalación de un panel modelo a temperaturas extremas, si es posible
- Verificación de las medidas de las juntas durante y después de la instalación
- Termografía para identificar puentes térmicos inesperados
Mantenimiento en climas extremos
Incluso los sistemas mejor especificados requieren atención en entornos extremos.
- Inspección anual de selladores, fijaciones y estado de los paneles.
- Reparación inmediata de cualquier fallo en el sellador: la entrada de agua seguida de congelación es catastrófica.
- Limpieza con métodos adecuados: evitar el choque térmico (agua caliente sobre paneles congelados).
- Documentación de cualquier cambio o reparación para futuras consultas.
Conclusión: Ingeniería para condiciones extremas
Especificar paneles compuestos de aluminio (ACP) para entornos con temperaturas comprendidas entre -40 °C y +40 °C es totalmente factible, pero exige una atención rigurosa a la física de la dilatación térmica, la selección de materiales y la precisión de la instalación.
El éxito depende de:
- Comprender las características reales de dilatación térmica de los paneles específicos.
- Diseñar sistemas de fijación deslizante que permitan el movimiento sin tensiones.
- Colocar juntas de dilatación a intervalos adecuados para el rango de temperatura.
- Seleccionar subestructuras y selladores compatibles, aptos para todo el espectro de temperaturas.
- Instalar con juntas calculadas según las condiciones en el momento de la instalación.
La clave reside en lo siguiente: la dilatación térmica no es un problema que deba resolverse, sino una realidad física que debe aceptarse. Si se diseña teniendo en cuenta la dilatación, la fachada se moverá de forma segura. Si se ignora la dilatación, la fachada se moverá igualmente, de forma destructiva.
