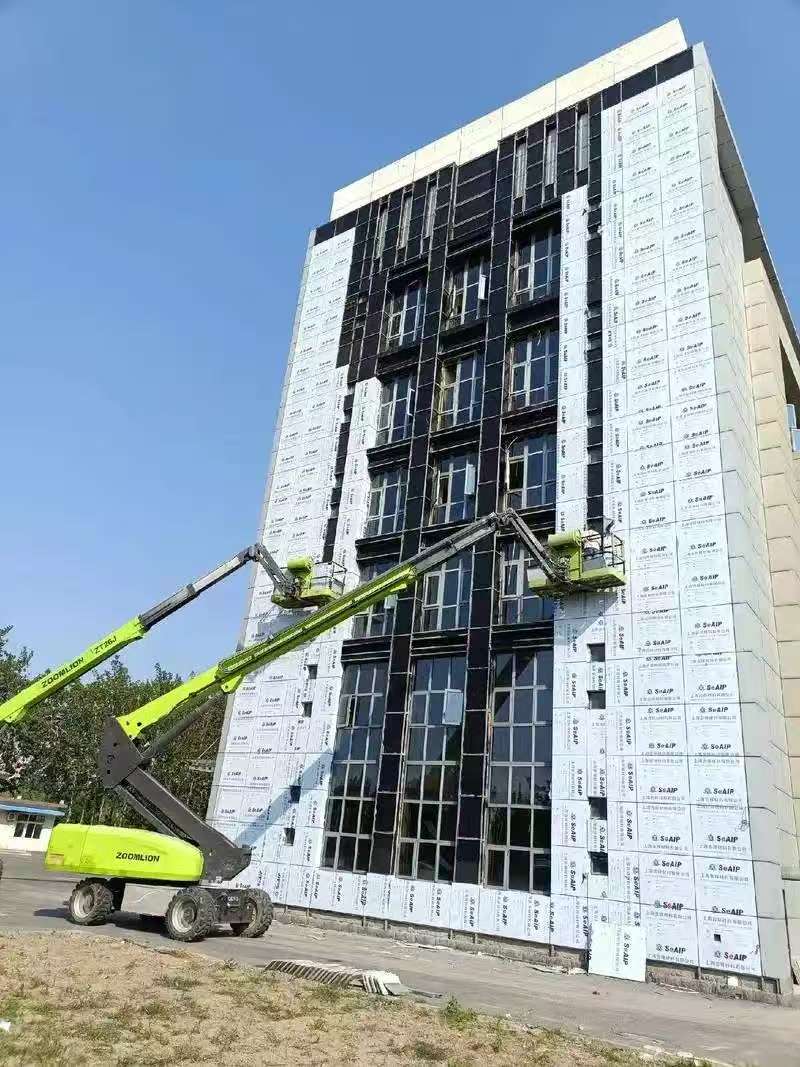

Errores comunes de instalación que deben evitarse con paneles ACP: Análisis técnico y protocolo de p

        Resumen ejecutivo

        Las fallas en la instalación de paneles compuestos de aluminio (ACP) representan un importante riesgo técnico y financiero en la arquitectura contemporánea. Esta guía técnica analiza sistemáticamente los errores críticos de instalación desde la perspectiva de la ciencia de los materiales y la ingeniería estructural, proporcionando estrategias de mitigación basadas en la evidencia, alineadas con las normas internacionales de construcción (ISO, ASTM, AAMA).

        1. Inconformidad del sustrato: Un precedente para la integridad estructural

        Análisis técnico de fallas:

        La instalación sobre sustratos con una desviación superior a 3 mm/m induce concentraciones progresivas de tensión en los núcleos de los paneles, lo que compromete la resistencia a la fatiga a largo plazo. La transmisión de humedad sin mitigación (>18 % madera, >3 % hormigón) inicia la degradación galvánica y osmótica.

        Protocolo de Ingeniería:

- Realizar perfilometría láser con una resolución de mapeo ≤1 mm

- Implementar la verificación del contenido de humedad según la norma ASTM E2112-07

- Aplicar compuestos niveladores epóxicos de dos componentes con una resistencia a la compresión ≥25 MPa

- Instalar barreras de vapor de polietileno de 0,8 mm con juntas selladas según la norma ASTM E1745

        2. Deficiencias del Sistema de Estructura

        Errores Críticos de Cálculo:

- Subestimación de la carga de viento según los requisitos mínimos de la norma ASCE 7-22

- Coeficiente de puente térmico (valor Ψ) superior a 0,15 W/m·K

- Deformación por fluencia en montantes verticales bajo cargas sostenidas

        Soluciones de Ingeniería de Precisión:

- Implementar el análisis de elementos finitos (FEA) para la optimización de la luz

- Especificar aleaciones de aluminio 6063-T6 con propiedades mecánicas certificadas por el fabricante

- Diseñar juntas de expansión según la fórmula: L = α × ΔT × L₀ × 1,5 (seguridad Factor)

- Utilizar sistemas de entramado con conexión por momento para alturas superiores a 18 m

        3. Infracciones en la fabricación y manipulación de paneles

        Imperativos de la ciencia de los materiales:

        Un corte incorrecto genera microfracturas en las capas de aluminio (<0,5 mm de profundidad), lo que reduce la resistencia a la fatiga entre un 40 y un 60 %. Los bordes sin sellar permiten la entrada de humedad capilar a velocidades de hasta 3 g/m²·h.

        Protocolo de Procesamiento Controlado:

- Utilizar herramientas de carburo con recubrimiento de diamante a velocidades de avance de 2000-3000 RPM

- Implementar una instalación controlada por lotes con verificación espectrofotómetro (ΔE < 2.0)

- Aplicar sellado de bordes en dos etapas: imprimación de poliuretano + sellador de polímero MS

- Mantener condiciones de sala limpia ISO Clase 7 para operaciones de corte críticas

        4. Fallos en la barrera climática y el sistema de sellado

        Análisis físico del edificio:

        Una ecualización de presión inadecuada crea diferenciales superiores al 15 % de la presión del viento externo. Una geometría incorrecta del sellador induce tensiones de pelado superiores a 0,3 MPa en las líneas de unión.

         Detalle basado en el rendimiento:

- Diseño de pantallas de lluvia drenantes y ventiladas según la norma EN 13830:2015

- Especificar acristalamiento estructural de silicona con una adherencia a la tracción ≥0,7 MPa

- Implementar un diseño de unión de tres etapas: sellado de compresión + drenaje abierto + barrera de aire

- Realizar pruebas de simulación según la norma ASTM C1135

         5. Incompatibilidades del sistema de fijación mecánica

         Análisis modal y de efectos de fallo (FMEA):

- Potenciales de corrosión galvánica superiores a 0,25 V en pares metálicos diferentes

- Relajación de tensiones en los elementos de fijación que provoca una pérdida de precarga del 30 % en 1000 horas

- Deformación localizada superior a 0,3 mm bajo las cabezas de los elementos de fijación

         Metodología avanzada de fijación:

- Utilizar elementos de fijación de titanio o acero inoxidable A2/A4 con recubrimientos de PVDF

- Implementar llaves dinamométricas calibradas con una tolerancia de precisión del 5 %

- Diseñar conexiones ranuradas con una capacidad de movimiento un 25 % mayor que la ΔL calculada

- Instalar Sistemas de ánodos de sacrificio en entornos marinos

         6. Errores de acomodación del movimiento termodinámico

         Cálculos del rendimiento térmico:

Expansión lineal no acomodada: δ = α × L × ΔT

Donde: α (ACP) = 2,4 × 10⁻⁵/°C, L = longitud del panel, ΔT = diferencial de temperatura

Instalación adaptativa al clima:

- Programar temperaturas de instalación con una tolerancia de 10 °C respecto a la temperatura media anual.

- Diseñar juntas de expansión: g_mín = (α × L × ΔT_máx) + 3 mm (tolerancia de construcción).

- Implementar sistemas de soportes deslizantes con superficies de apoyo de PTFE.

- Realizar estudios termográficos posteriores a la instalación.

         7. Deficiencias en la logística de la obra y la gestión de materiales.

         Evaluación cuantitativa de riesgos:

         El almacenamiento horizontal induce una deflexión permanente superior a L/240. La degradación por rayos UV de las películas protectoras aumenta la temperatura superficial entre 15 y 20 °C. Protocolo de Entorno Controlado:

- Mantener las instalaciones de almacenamiento a una humedad relativa del 40-60 % y una temperatura de 15-25 °C.

- Implementar la rotación de inventario FIFO con seguimiento por código de barras.

- Utilizar sistemas de manipulación asistidos por vacío que limiten las cargas puntuales a <50 kPa.

- Realizar un monitoreo higrotérmico diario con registro de datos.

          8. Omisiones en el Control de Calidad y la Puesta en Marcha.

          Fallo en la Integración del Sistema:

Sin pruebas, las tasas de infiltración de aire suelen superar los 0,06 cfm/ft² a 75 Pa, lo que infringe los requisitos de la IECC 2021.

          Marco de Validación y Verificación:

- Desarrollar Planes de Inspección y Prueba (PTI) con el 100 % de los puntos de retención.

- Realizar pruebas de penetración de agua en todo el sistema según la norma AAMA 501.1.

- Implementar fotogrametría con drones para el mapeo de deflexiones.

- Establecer modelos gemelos digitales para la monitorización del rendimiento.
