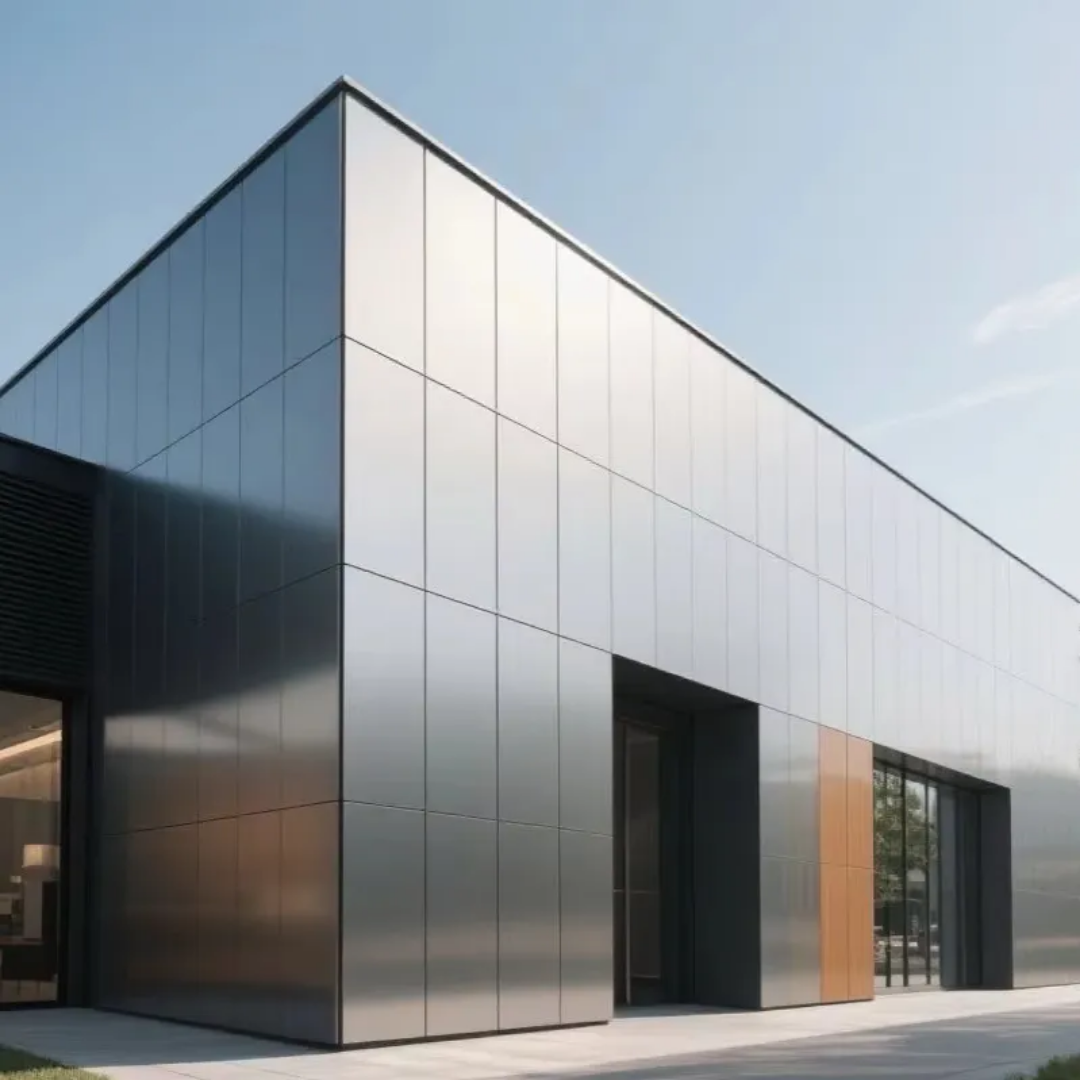

El papel de las juntas y selladores en la durabilidad de los paneles compuestos de aluminio

Para los profesionales de compras, la durabilidad de una fachada de paneles compuestos de aluminio (ACP) depende de mucho más que el material del núcleo o la calidad del revestimiento. Si bien se presta mucha atención a la selección de paneles con clasificación de resistencia al fuego A2 o acabados PVDF de alta calidad, los elementos clave para la durabilidad de la fachada son las juntas y selladores que sellan cada junta, borde y penetración.

Estos componentes, aparentemente menores, constituyen la primera línea de defensa de la envolvente del edificio contra la entrada de humedad, las fugas de aire, la ineficiencia térmica y la degradación estructural. Cuando se seleccionan e instalan correctamente, pueden garantizar décadas de servicio sin mantenimiento. Si se pasan por alto o no se especifican adecuadamente, se convierten en el punto más débil del sistema de fachada, lo que provoca daños por agua, deslaminación del núcleo, corrosión y fallas prematuras.

Este artículo explica las funciones críticas de las juntas y selladores en los sistemas ACP, compara las opciones de materiales, describe los requisitos de mantenimiento y proporciona a los profesionales de compras especificaciones prácticas para un rendimiento óptimo de la fachada a largo plazo.

Primera parte: Por qué son importantes las juntas y los selladores

Los protectores invisibles

Aunque su cantidad es mínima y son prácticamente invisibles una vez aplicados, los selladores desempeñan un papel fundamental en el funcionamiento de un sistema de construcción metálica a lo largo de sus décadas de uso. Protegen contra la entrada de humedad, preservan la integridad térmica y garantizan que los paneles funcionen según lo previsto ante cambios de temperatura y en diferentes entornos. Sin el sellador adecuado, incluso el sistema metálico más avanzado puede perder su eficiencia y resistencia.

En el caso específico de los paneles compuestos de aluminio (ACP), las vulnerabilidades se concentran en las juntas. Los ACP se instalan en grandes láminas con juntas entre ellas. Estas juntas son puntos de entrada naturales para el agua, el aire y los contaminantes. Las juntas y los selladores cubren estas juntas, creando una barrera protectora continua que preserva la integridad de la envolvente del edificio.

Cómo protegen los sistemas de paneles compuestos de aluminio (ACP)

       Consecuencias de un fallo

Cuando fallan los selladores o las juntas, las consecuencias se multiplican. El agua se infiltra detrás de los paneles, saturando el aislamiento y acelerando la corrosión de los sujetadores y la subestructura. En climas fríos, los ciclos de congelación y descongelación expanden el agua atrapada, ejerciendo presión sobre los bordes de los paneles y provocando la delaminación. En los paneles compuestos de aluminio (ACP) con núcleo de polietileno, la exposición prolongada a la humedad puede degradar la unión adhesiva entre las láminas y el núcleo, lo que provoca el fallo del panel.

La experiencia en campo indica que el movimiento de las juntas es el factor predominante en el fallo de los selladores. La intemperie por sí sola, sin ciclos mecánicos simultáneos, reproduce los efectos de degradación superficial, pero el movimiento de las juntas —la expansión y contracción diarias de los paneles— es lo que finalmente provoca que los selladores se agrieten y se separen [referencia:1]. Por ello, especificar selladores flexibles y con capacidad de movimiento es esencial para cualquier fachada expuesta a fluctuaciones de temperatura.

Segunda parte: Juntas vs. Sellantes: Dos enfoques, un objetivo

Los sistemas de ACP emplean dos métodos fundamentalmente diferentes para sellar las juntas: juntas con juntas secas y juntas con selladores húmedos. Cada opción presenta ventajas e inconvenientes distintos.

Juntas de junta seca (sellados por compresión)

En las juntas de junta seca, se insertan juntas de caucho EPDM (etileno propileno dieno monómero) preformadas entre el panel y la subestructura o entre paneles adyacentes. La junta se comprime durante la instalación, creando un sellado hermético sin necesidad de selladores líquidos.

Ventajas:

- Aspecto más limpio: Las juntas reducen la acumulación de suciedad y manchas en las superficies de los paneles, ya que no hay sellador expuesto que atraiga la mugre.

- Sin tiempo de curado: La instalación se realiza inmediatamente sin esperar a que el sellador se cure.

- Reemplazo más sencillo: Las juntas dañadas se pueden retirar y reemplazar sin necesidad de cortar ni raspar.

- Durabilidad comparable: La durabilidad de las juntas de EPDM es comparable a la de los selladores de alta calidad.

Limitaciones:

- Requiere fabricación precisa: Las ranuras para las juntas deben mecanizarse con exactitud en los bordes del panel o en la estructura.

- Tolerancia limitada a las holguras: Las juntas no pueden adaptarse a grandes variaciones en el ancho de la junta.

- Riesgo de deformación permanente por compresión: Con el tiempo, las juntas de goma pueden perder elasticidad si se comprimen permanentemente.

Juntas con sellador húmedo (sellos líquidos)

Las juntas con sellador húmedo consisten en aplicar un sellador líquido —generalmente silicona, poliuretano o polímero MS— en el espacio entre los paneles una vez fijados a la subestructura. El sellador cura en su lugar, formando una unión adhesiva flexible en ambos bordes del panel.

Ventajas:

- Se adapta a holguras irregulares: Los selladores pueden rellenar juntas de anchos variables, compensando pequeñas tolerancias de fabricación.

- Adhesión superior: Se adhiere químicamente a las superficies de los paneles, creando una membrana impermeable continua.

- Alta capacidad de movimiento: Los selladores de silicona de calidad ofrecen capacidades de desplazamiento de ±25 % a ±50 %, lo que permite que los paneles se expandan y contraigan sin que se rompa el sellado .

- Amplia tolerancia a la temperatura: Los selladores de silicona permanecen flexibles desde -50 °C hasta +200 °C, manteniendo su rendimiento en condiciones climáticas extremas.

Limitaciones:

- Preparación crítica de la superficie: Los selladores requieren superficies limpias, secas y libres de aceite para una correcta adhesión.

- Tiempo de curado necesario: Los selladores necesitan tiempo para curarse antes de exponerse al agua o a temperaturas extremas.

- Aspectos estéticos: Las líneas de sellado expuestas pueden acumular suciedad y amarillear con el tiempo si se utilizan materiales de baja calidad.

Cuándo usar cada método

          Algunas instalaciones de paneles compuestos de aluminio (ACP) utilizan un enfoque híbrido: juntas secas para el sellado primario por compresión y un cordón secundario de sellador para una impermeabilización adicional en áreas críticas como esquinas y aberturas para ventanas.

Parte tres: Selección de materiales: Elección del sellador adecuado

No todos los selladores tienen el mismo rendimiento en paneles compuestos de aluminio. Seleccionar la composición química incorrecta puede provocar una mala adherencia, agrietamiento prematuro o incluso corrosión de la superficie de aluminio.

Selladores de silicona

La silicona es el estándar de la industria para el sellado de muros cortina exteriores de ACP. Los selladores de silicona de alta calidad, formulados específicamente para paneles compuestos de aluminio, ofrecen una excelente adherencia a las superficies de ACP y a los marcos de aluminio, resistiendo el desprendimiento y proporcionando una unión estable y duradera incluso bajo fluctuaciones de temperatura y vibraciones.

Los selladores de silicona ofrecen una resistencia a los rayos UV, estabilidad térmica y flexibilidad inigualables, con capacidades de movimiento de hasta ±50 %, lo que garantiza una protección impecable para las juntas de ACP contra temperaturas extremas, lluvia y humedad.

Distinción clave: La silicona de curado neutro es la opción correcta para aplicaciones en aluminio. Cura sin liberar subproductos corrosivos, lo que la hace segura para el contacto con láminas de aluminio y superficies revestidas. La silicona de curado acetoxi libera ácido acético durante el curado y nunca debe usarse en aluminio, ya que puede corroer el metal y dañar los revestimientos de PVDF.

Selladores de polímero MS

Los selladores de polímero de silano modificado (MS) ofrecen una alternativa a las siliconas tradicionales. Proporcionan una excelente adherencia a paneles ACM, metales y superficies revestidas, con bajas emisiones de COV y propiedades pintables para una integración perfecta en diseños arquitectónicos.

Los selladores MS son especialmente adecuados para instalaciones interiores de ACM donde se valoran el bajo olor y la facilidad de pintado. Para aplicaciones exteriores, la silicona sigue siendo la opción preferida debido a su superior resistencia a los rayos UV y elasticidad a largo plazo.

Selladores de poliuretano

Los selladores de poliuretano ofrecen una excelente resistencia a la abrasión y alta resistencia a la tracción. Se utilizan comúnmente en acristalamiento estructural y aplicaciones de alto tránsito. Sin embargo, tienen menor resistencia a los rayos UV que las siliconas y pueden requerir una capa protectora para su exposición al exterior.

Selladores de butilo

Las cintas selladoras de butilo son rollos preformados de material flexible que se utilizan principalmente en juntas ocultas, juntas de nervaduras y solapes. Mantienen su flexibilidad y adherencia en un rango de temperaturas de -5 °F a +120 °F, pero tienen una vida útil más corta (aproximadamente de 10 a 15 años) en comparación con las siliconas (más de 20 años).

Juntas de EPDM

Para sistemas de juntas secas, el EPDM es el material preferido. Las juntas de EPDM ofrecen una excepcional resistencia a la intemperie, manteniendo su integridad bajo temperaturas extremas (de -50 °C a +150 °C), radiación UV y exposición al ozono. Son duraderas en exteriores, con buena flexibilidad y resistencia a la deformación permanente por compresión [referencia: 14]. Su principal limitación es su baja resistencia a aceites y disolventes, pero para aplicaciones estándar en fachadas, esto rara vez representa un problema.

Matriz de Selección de Materiales

        Parte cuatro: El papel fundamental de las juntas en los sistemas de paneles compuestos de aluminio (ACP)

Si bien los selladores reciben mayor atención, las juntas son igualmente importantes, especialmente en sistemas de juntas secas y en las conexiones entre paneles y subestructuras.

Tipos de juntas para aplicaciones en paneles compuestos de aluminio (ACP)

Juntas de EPDM: Como se mencionó anteriormente, las juntas de EPDM son las más utilizadas para perfiles de aluminio debido a su excepcional resistencia a la intemperie. Mantienen su integridad bajo temperaturas extremas, radiación UV y exposición al ozono, con un buen rendimiento desde -50 °C hasta +150 °C.

Juntas de silicona: Las juntas de silicona ofrecen una estabilidad térmica inigualable en un rango de temperatura extremadamente amplio (de -60 °C a +250 °C) y no son tóxicas, lo que las hace adecuadas para entornos sensibles. Sin embargo, tienen menor resistencia mecánica que el EPDM y un costo de material más elevado.

Juntas de caucho de nitrilo (NBR): Las juntas de NBR ofrecen una gran resistencia a aceites, grasas y combustibles, pero se degradan con la exposición prolongada al aire libre debido a su baja resistencia a la radiación UV y al ozono. Generalmente no se recomiendan para aplicaciones en fachadas expuestas.

Juntas de PVC: Las juntas de PVC son económicas, pero tienen un rango de temperatura limitado (de -10 °C a +60 °C) y se vuelven quebradizas en climas fríos. Son aptas únicamente para aplicaciones interiores o en climas templados.

Uso de juntas en sistemas de paneles compuestos de aluminio (ACP)

       Mejores prácticas para la instalación de juntas

Una correcta instalación de la junta es fundamental para un rendimiento duradero. Los requisitos clave incluyen:

- Superficies limpias: Elimine todas las impurezas y residuos de la superficie de presión de la junta, los sujetadores y la junta misma antes de la instalación.

- Centrado: Inserte cuidadosamente la junta de sellado entre las dos bridas, asegurándose de que esté centrada entre las superficies de contacto.

- No utilice adhesivos no autorizados: A menos que las instrucciones de instalación de la junta requieran el uso de adhesivo o agente antiadherente, no deben utilizarse.

- Alineación de las bridas: Alinee cuidadosamente la superficie de la brida y los orificios de los pernos, asegurándose de que la junta no se perfore ni se raye.

- Compresión uniforme: Apriete los pernos para comprimir la junta de manera uniforme. Utilice una llave dinamométrica con fijaciones bien lubricadas y arandelas planas endurecidas para garantizar una carga inicial correcta.

Para las juntas integradas en clips (comunes en sistemas de fachada ventilada), deben revisarse anualmente para detectar la deformación permanente por compresión —la deformación que se produce cuando el caucho se comprime durante periodos prolongados— y reemplazarse si están deformadas.

Parte cinco: Mejores prácticas de instalación de selladores

Incluso el sellador de la más alta calidad fallará si se aplica incorrectamente. Los profesionales de compras deben asegurarse de que los contratistas de instalación cumplan con estas mejores prácticas del sector.

Preparación de la superficie

Limpie las superficies antes de sellar. Use jabón o detergente suave con agua tibia y cepillos suaves. No utilice productos químicos agresivos ni limpiadores abrasivos, y evite los estropajos que puedan dañar el revestimiento protector. También deben evitarse las hidrolavadoras, ya que pueden introducir agua en las juntas. Después de la limpieza, seque la zona con una gasa limpia y seca y asegúrese de que la superficie de sellado esté seca antes de aplicar el sellador.

Condiciones de aplicación

El sellador debe aplicarse únicamente en condiciones climáticas adecuadas:

- Temperatura: La temperatura de aplicación debe estar dentro del rango especificado por el fabricante (normalmente de 5 °C a 40 °C).

- Condiciones secas: No aplicar bajo la lluvia, la nieve o la niebla densa.

- Temperatura del sustrato: Asegurar que las superficies estén por encima del punto de rocío para evitar la condensación.

Diseño y preparación de juntas

Para juntas con sellador húmedo, es fundamental tener las dimensiones adecuadas. El ancho de la junta debe permitir la dilatación térmica prevista, generalmente con una relación ancho-profundidad de 2:1. Se deben usar varillas de respaldo (espuma de polietileno de celda cerrada) en juntas profundas para controlar la profundidad del sellador y facilitar la preparación.

El sellador debe prepararse inmediatamente después de su aplicación para asegurar el contacto total con las paredes de la junta y crear un perfil cóncavo que permita la dilatación.

Controles de calidad

Después de la instalación, realizar controles de calidad que incluyan:

- Inspección visual para detectar huecos, burbujas o relleno incompleto.

- Pruebas de adherencia en muestras de juntas.

- Documentación del tipo de sellador, número de lote y fecha de aplicación.

Para aplicaciones críticas, la ACPA (Asociación de Paneles Compuestos de Aluminio) recomienda procedimientos de instalación de sellador paso a paso, que incluyen el corte y la preparación del depósito, la instalación del sellador y los controles de calidad.

Parte Seis: Ciclos de Mantenimiento y Reemplazo

Las juntas y los selladores no son permanentes; tienen una vida útil limitada y requieren inspección y reemplazo periódicos.

       Frecuencia de inspección

       Vida útil esperada

       Cuándo reemplazar

Los selladores deben reemplazarse cuando:

- Fallo de cohesión: El sellador se rasga o se agrieta porque no puede estirarse lo suficiente para adaptarse al movimiento de la junta.

- Fallo de adhesión: El sellador se separa de la superficie del panel, lo que indica pérdida de adherencia.

- Endurecimiento: El sellador ha perdido elasticidad y ya no se flexiona con el movimiento del panel.

- Agrietamiento: Las grietas visibles comprometen la barrera impermeable.

Es fundamental reemplazar rápidamente los sellos deteriorados. Al reemplazarlos, retire completamente el sellador viejo, limpie la junta a fondo y aplique un nuevo sellador de la misma composición química o compatible.

Séptima parte: Especificaciones de adquisición

Para garantizar el rendimiento a largo plazo de las juntas y los selladores, los profesionales de compras deben incorporar estas especificaciones en las órdenes de compra y los contratos de instalación.

Especificaciones de selladores

- Especifique silicona de curado neutro para todas las juntas exteriores de aluminio-aluminio.

- Requiera una capacidad de movimiento de ±25% como mínimo (±50% preferible para aplicaciones en edificios altos o con fuertes vientos).

- Especifique el rango de resistencia a la temperatura adecuado para el clima del proyecto (mínimo de -30 °C a +90 °C).

- Requiera resistencia a los rayos UV con resultados documentados de pruebas de envejecimiento acelerado.

- Especifique la compatibilidad con aluminio recubierto de PVDF (verificar con el fabricante).

- Para fachadas de color personalizado, especifique un sellador del mismo color que el acabado del panel.

Especificaciones de las juntas

- Especifique material EPDM para todas las juntas exteriores expuestas.

- Para aplicaciones de alta temperatura (cubiertas, fachadas de color oscuro), especifique juntas de silicona.

- Requiera datos de la prueba de resistencia a la deformación permanente por compresión (ASTM D395).

- Especifique la dureza (Shore A) adecuada para la aplicación (normalmente de 50 a 70 Shore A para EPDM).

- Para juntas en uniones de sellado húmedo, especifique espuma de celda cerrada. Varillas de respaldo (no de celda abierta, que absorben agua)

Especificaciones de instalación

- Se requieren procedimientos de instalación por escrito del fabricante del sellador.

- Se especifican las restricciones de temperatura y condiciones climáticas para la aplicación.

- Se requiere la preparación de la superficie, incluyendo limpieza e imprimación (si es necesario).

- Se especifican los requisitos de herramientas para selladores húmedos.

- Se requiere documentación de control de calidad, incluyendo números de lote y registros de inspección.

Especificaciones de mantenimiento y garantía

- Se requiere garantía del fabricante que cubra la adhesión y durabilidad del sellador (mínimo 10 años).

- Se especifican los intervalos de inspección y se requiere documentación de las inspecciones periódicas.

- Se incluyen procedimientos de reemplazo para sellos deteriorados en los planes de mantenimiento a largo plazo.

Parte ocho: Modos de falla comunes y prevención

       Conclusión

Las juntas y los selladores son los guardianes silenciosos de la longevidad de los paneles compuestos de aluminio. Si bien representan una pequeña fracción del costo total de la fachada, su impacto en el rendimiento de la envolvente del edificio es desproporcionado. Una fachada con sellos seleccionados adecuadamente, correctamente instalados y con mantenimiento regular durará más que una con paneles de alta calidad pero juntas comprometidas.

Para los profesionales de compras, las conclusiones clave son claras:

- Especificar silicona de curado neutro para las juntas exteriores de paneles compuestos de aluminio (ACP)

- Utilizar juntas de EPDM para sistemas de juntas secas y conexiones panel-estructura

- Requerir una capacidad de movimiento de ±25–50% para compensar la dilatación térmica

- Insistir en una preparación adecuada de la superficie y condiciones de instalación óptimas

- Planificar inspecciones periódicas cada 12 meses y reemplazos cada 15–20 años

Al convertir las juntas y los selladores en especificaciones esenciales, se protege no solo los paneles, sino toda la envolvente del edificio, garantizando décadas de estanqueidad, eficiencia energética y un rendimiento impecable desde el punto de vista estético.
