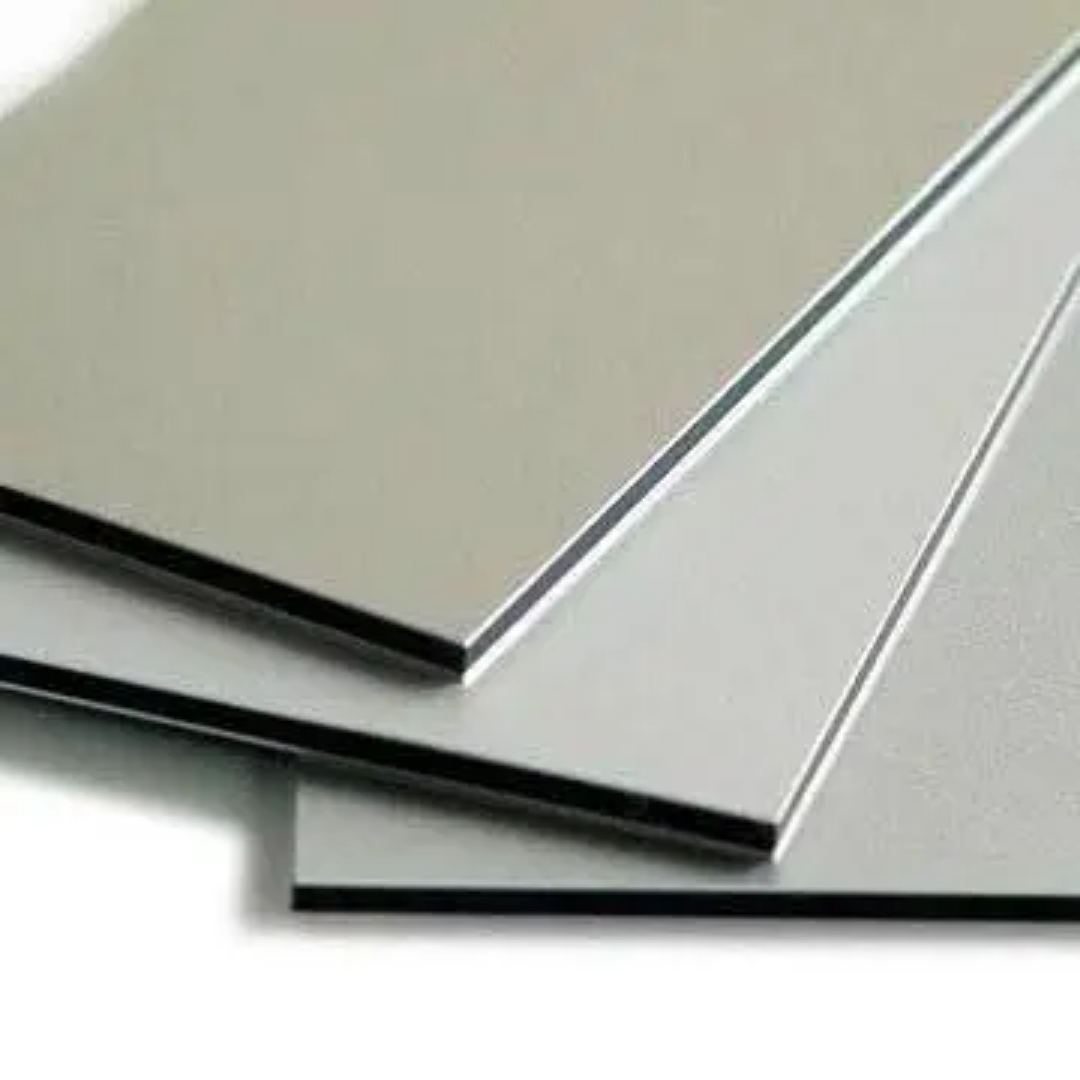

El lenguaje secreto de los paneles compuestos de aluminio (ACP)

El lenguaje secreto de los paneles compuestos de aluminio (ACP): Descifrando las fichas técnicas de los proveedores

Introducción: Por qué la letra pequeña importa

En el mundo de la adquisición de fachadas, un folleto atractivo y una muestra de color perfecta solo ofrecen una visión parcial. La verdadera historia de un panel compuesto de aluminio (ACP) —su durabilidad, seguridad y rendimiento a largo plazo— se encuentra oculta en la ficha técnica (TDS). Sin embargo, para muchos especificadores, estos documentos siguen siendo un laberinto de números, acrónimos y métodos de ensayo.

Este extenso documento no es solo un trámite; es el certificado de nacimiento y el historial clínico del material, todo en uno. Indica cómo se comportará el panel bajo el calor, la resistencia de la unión entre las láminas y si resistirá el clima local. Aprender a leer este "lenguaje secreto" es esencial para evitar fallos en las fachadas, garantizar el cumplimiento normativo y seleccionar el panel adecuado para cada proyecto [citas:1].

Esta guía traducirá las secciones más importantes de una ficha técnica de ACP, transformando métricas complejas en información práctica.

1. Anatomía de una ficha técnica: ¿Qué es lo que realmente se ve?

        Antes de analizar los números, comprenda la estructura. Una ficha técnica confiable de paneles compuestos de aluminio (ACP) se divide en secciones que abarcan las propiedades físicas, el rendimiento mecánico, la resistencia al fuego y las certificaciones de durabilidad. Estas cifras carecen de sentido sin la **norma de ensayo** que las generó.

Una afirmación de "alta resistencia al fuego" es subjetiva; una certificación ASTM E84 o BS 476 Parte 7 es objetiva y verificable. Siempre busque primero la norma y luego el número.

2. La revelación del núcleo: ¿PE, FR o mineral?

El primer secreto que revela la ficha técnica es la composición del núcleo. Esta es, sin duda, la línea más importante de la página, ya que determina la seguridad y la aplicación.

- Núcleo de PE (polietileno): A menudo se indica simplemente como "núcleo de LDPE" o se deduce de la ausencia de aditivos ignífugos. La ficha técnica mostrará valores de menor densidad y alta elongación. Estos paneles son adecuados para aplicaciones interiores, señalización o techos en los que el riesgo de incendio es mínimo. Busque una alta resistencia a la tracción (generalmente de 30 a 58 N/mm² según la norma ASTM D638) y a la flexión.

- Núcleo FR (ignífugo): La ficha técnica especificará si el núcleo es ignífugo o cuenta con relleno mineral. Los indicadores clave son las referencias a certificaciones como ASTM E84 (Clase A) o a las partes 6 y 7 de BS 476.

- Núcleo no combustible / A2: Para los códigos de construcción más estrictos (como los que rigen edificios de gran altura o estaciones de servicio), la ficha técnica indicará el cumplimiento de normas como NFPA 285 o CAN/ULC S134. Si ve estas certificaciones, el panel está diseñado para prevenir la propagación de las llamas y es adecuado para los exteriores más sensibles.

3. Interpretación de las propiedades mecánicas: resistencia y estabilidad

Esta sección indica si el panel puede soportar físicamente el entorno y el proceso de instalación.

Resistencia a la tracción y módulo de flexión

       Busque ensayos realizados según las normas ASTM D638 (tracción) y ASTM D790 (flexión).

- Significado: La resistencia a la tracción (p. ej., 30-58 N/mm²) indica la fuerza máxima de tracción que el panel puede soportar antes de romperse. El módulo de flexión (p. ej., >17000 MPa) indica la rigidez del panel. Un módulo alto es crucial para revestimientos de grandes luces, ya que evita la deformación o la vibración causada por el viento.

Resistencia al despegue (ensayo de adherencia)

Este es, sin duda, el valor más importante para la durabilidad a largo plazo, y suele medirse según la norma ASTM D903.

- Significado: La resistencia al despegue mide la firmeza con que la lámina de aluminio se adhiere al núcleo. Un valor de hasta 12,00 N/mm² indica una excelente adherencia. Un valor bajo en este caso es una señal de alerta. Sugieren que el panel puede delaminarse con el tiempo debido al calor o la humedad, lo que provoca ampollas o el desprendimiento de la capa superficial del edificio.

Expansión térmica (ASTM D696)

El aluminio se dilata y se contrae con la temperatura. La ficha técnica indicará la dilatación térmica lineal (p. ej., 2,4 mm/m/100 °C).

- Significado: Por cada metro de panel y cada 100 °C de variación de temperatura, el panel se dilatará o contraerá 2,4 mm. Este dato es fundamental para calcular la separación necesaria entre juntas y seleccionar los sistemas de clips deslizantes adecuados para compensar el movimiento sin provocar pandeo.

4. Código de recubrimiento: PVDF, FEVE y Nano

       El recubrimiento superficial determina el aspecto del edificio durante los próximos 10 años. La ficha técnica oculta la clave de la durabilidad del color en la descripción del recubrimiento.

- PVDF (fluoruro de polivinilideno): A menudo se especifica como resina KYNAR 500® al 70 %. Este es el estándar de oro en durabilidad exterior, resistente al agrietamiento y la decoloración por exposición a los rayos UV. Si ve una referencia a AAMA 2605, esto indica el estándar de rendimiento más alto en cuanto a resistencia a la intemperie.

- FEVE (Fluoroetileno Vinil Éter): Otra resina de fluorocarbono de alto rendimiento, a veces utilizada para texturas especializadas o efectos de "cambio de color", como en la serie Chameleon. Las fichas técnicas de estos paneles suelen destacar los impresionantes resultados de las pruebas QUV (por ejemplo, superaron las 7000 horas), lo que indica una resistencia extrema a los rayos UV.

- Recubrimiento de PE (Poliéster): Más económico y utilizado principalmente en interiores o en aplicaciones temporales. Carece de la resistencia a la intemperie a largo plazo del PVDF.

5. Comportamiento ante el fuego: El laberinto de la seguridad

Aquí es donde la terminología se vuelve más compleja. Cada país utiliza métodos de ensayo distintos, por lo que una buena ficha técnica incluirá varias certificaciones.

- ASTM E84 / CAN/ULC S102: Mide el índice de propagación de la llama y el de desarrollo de humo. La clasificación Clase A (propagación de la llama 0-25) es la mejor.

- BS 476, Partes 6 y 7: Norma británica sobre la propagación del fuego y la propagación superficial de la llama. La Clase 0 (obtenida al combinar los resultados de las Partes 6 y 7) es un requisito común en la normativa de construcción del Reino Unido.

- NFPA 285: Ensayo a escala real para sistemas de muros exteriores. Si la ficha técnica de un panel compuesto de aluminio (ACP) hace referencia al cumplimiento de la norma NFPA 285, significa que el panel ha sido probado como parte de un sistema de pared completo y que evita la propagación vertical del fuego entre pisos.

- DIN 4102: Norma alemana en la que "B1" indica un material ignífugo.

6. Pistas ocultas: La letra pequeña y las certificaciones

Además de la tabla principal, busque estos indicadores de calidad:

- Grado de aleación: Los proveedores de confianza especifican la aleación (p. ej., lámina de aluminio virgen de primera calidad de 0,50 mm) e incluso pueden ofrecer la certificación de la refinería. Evite las fichas técnicas que sean imprecisas sobre el origen del metal.

- Marcado permanente: Normas como las de la QAI exigen que los paneles lleven una etiqueta permanente con el nombre del fabricante, el número de lote y la fecha de fabricación. Esta trazabilidad le protege contra materiales falsificados o sustituidos en la obra.

- Absorción de agua (ASTM D570): Un porcentaje bajo (p. ej., máx. 0,5 %) indica que el núcleo es resistente a la humedad, lo cual es fundamental para prevenir la delaminación en climas húmedos.

- Datos acústicos: Si el aislamiento acústico es una prioridad, consulte los datos de la norma ASTM E90 (Pérdida de transmisión de sonido). Si bien el panel compuesto de aluminio (ACP), por sí solo, no es un material acústico principal, ciertos núcleos pueden contribuir a la clasificación STC general.

Conclusión: Dominando el ACP

La ficha técnica no es una barrera para la comprensión; es la clave. Al aprender a interpretar estos documentos, pasa de ser un comprador pasivo a un especificador informado. Puede verificar las afirmaciones del proveedor, asegurarse de que el material cumpla con los requisitos específicos de la ubicación y el uso de su proyecto y, en definitiva, construir una fachada segura, duradera y estética.

La próxima vez que reciba una ficha técnica, no se limite a mirar el logotipo. Analice los números ASTM, pregunte por el tipo de núcleo y verifique la resistencia al despegue. La salud a largo plazo de su edificio depende de ello.
