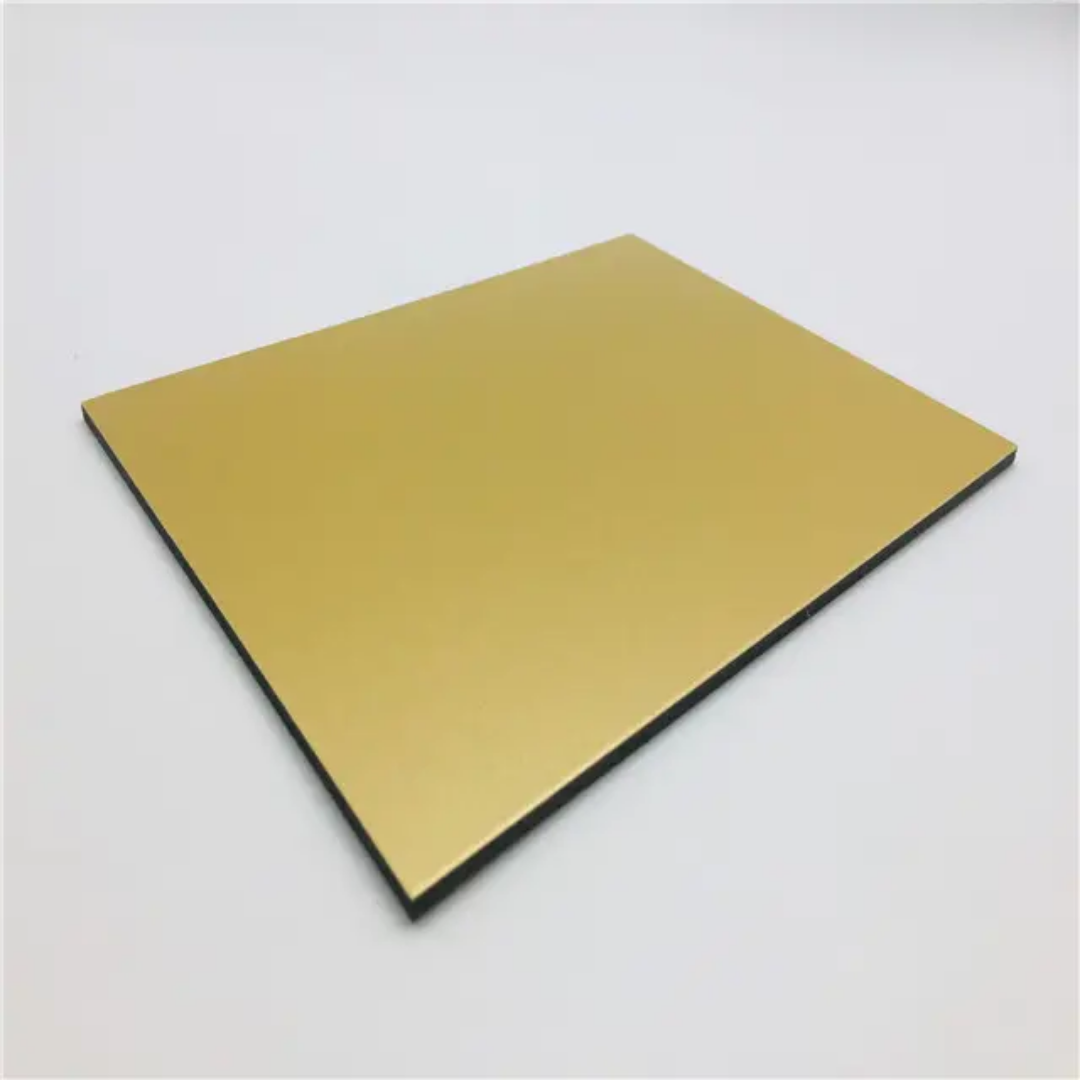

Economías de escala en ACP: Por qué bobinas ultraeconómicas causan deformación y bordes ondulados
Economías de escala en paneles compuestos de aluminio: ¿Por qué las bobinas ultrabaratas siempre provocan deformación y bordes ondulados?
Encuentras un proveedor que ofrece paneles compuestos de aluminio a un precio un 30 % inferior al de tu costo actual. La muestra parece aceptable. La fábrica afirma: "misma calidad, mejor precio". Realizas un pedido grande para maximizar tu margen.
Entonces comienza la fabricación.
Los paneles recuperan su forma original al intentar doblarlos. Los bordes cortados son ondulados, no rectos. El tiempo de fabricación se duplica. El índice de desperdicio se triplica. Tus supuestos "ahorros" desaparecen en mano de obra para reprocesamiento y paneles rechazados.
¿Qué sucedió?
Acabas de descubrir el costo oculto de las bobinas ultrabaratas. Las economías de escala que los fabricantes legítimos utilizan para reducir precios se convierten, en manos de productores de baja calidad, en una receta para defectos predecibles: deformación y bordes ondulados.
Este artículo explica la ingeniería detrás de estos defectos, por qué las bobinas baratas los garantizan y cómo especificar los materiales para obtener paneles uniformes, planos y flexibles.
Comprender las economías de escala en la producción de paneles compuestos de aluminio (ACP)
Los fabricantes legítimos logran precios más bajos gracias a las economías de escala reales:
Fuente de escala | Cómo reduce los costos | ¿Afecta la calidad? |
Compras de bobinas de mayor volumen (más de 500 toneladas) | Menor precio por tonelada de bobina | No |
Líneas de laminación continua | Mayor rendimiento, menor mano de obra por panel | No (mejora la consistencia) |
Control de calidad automatizado | Menor costo de inspección manual | No (mejora la confiabilidad) |
Envío directo en contenedor | Menor flete por panel | No |
Estos son ahorros legítimos. No comprometen la calidad.
Pero los fabricantes que no cumplen con los estándares logran precios "ultrabajos" mediante un método diferente: utilizando bobinas de aluminio defectuosas o que no cumplen con las especificaciones.
Falsa Economía | Cómo Reduce Costos | Consecuencias en la calidad |
Bobina de temple H18 (en lugar de H14) | $200–400 más barata por tonelada | Fragilidad, efecto rebote, agrietamiento |
Bobina de calibre delgado (0,15 mm en lugar de 0,21 mm) | Menos aluminio por panel | Bordes ondulados, deformación por abolladura |
Bobina de descarte de otras industrias | Precio entre un 40 % y un 60 % inferior al de la bobina de primera calidad | Propiedades mecánicas inconsistentes |
Sin pretratamiento de la bobina | Se omitió el paso de lavado químico | Mala adherencia, ampollas |
Esto no son economías de escala. Son sacrificios de calidad disfrazados de ahorro de costes.
Defecto n.º 1: Efecto rebote
¿Qué es el efecto rebote?
El efecto rebote es la tendencia de un panel doblado a recuperar parcialmente su forma plana original tras retirar la fuerza de flexión.
Al doblar un panel a 90°, puede recuperar su forma original a 95° o 100°. En ese caso, es necesario doblarlo un poco más (por ejemplo, a 85°) para alcanzar el ángulo final de 90°.
Un pequeño efecto rebote es normal. La recuperación elástica excesiva es un defecto que imposibilita una fabricación uniforme.
¿Por qué ocurre la recuperación elástica?
La recuperación elástica está determinada por la relación entre el límite elástico del aluminio y su módulo de elasticidad.
Material | Límite elástico (MPa) | Módulo de elasticidad (GPa) | Tendencia a la recuperación elástica |
3003 H14 (apropiado) | 145 | 69 | Baja a moderada |
3003 H16 (marginal) | 170 | 69 | Baja a moderada |
3003 H18 (ultrabarato) | 200+ | 69 | Alto |
1100 H14 (blando) | 125 | 69 | Muy bajo |
Realidad de la ingeniería: A medida que el aluminio se endurece (mayor temple), su límite elástico aumenta, pero su módulo de elasticidad permanece igual. El panel se vuelve más elástico en relación con su resistencia. La recuperación elástica aumenta.
¿Por qué las bobinas ultrabaratas garantizan la recuperación elástica?
Los proveedores de baja calidad compran bobinas con temple H18 porque son más baratas. El H18 es aluminio completamente duro, que se usa normalmente para aplicaciones planas y rígidas, como señales de carretera que nunca se doblan.
Al intentar doblar una bobina H18 en un panel ACP:
Problema | Resultado |
Alta recuperación elástica (5–10° frente a 1–2° para H14) | Ángulos de curvatura inconsistentes |
Requiere sobrecurvado | Segunda operación, fabricación más lenta |
La recuperación elástica varía a lo largo de la bobina | Los distintos paneles se comportan de forma diferente |
Propagación de grietas | El H18 es menos dúctil; se forman microgrietas |
La garantía: Cualquier fabricante de paneles compuestos de aluminio que ofrezca precios significativamente inferiores a los del mercado casi con toda seguridad utiliza bobinas de H18 o de temple mixto. La recuperación elástica está garantizada.
Cómo detectar la recuperación elástica antes de comprar
Prueba de flexión a 90°:
1. Corte una tira de 50 mm x 200 mm de un panel de muestra.
2. Dóblela a 90° con una prensa plegadora con una abertura de matriz en V de 8 veces el grosor del panel.
3. Suelte la flexión y mida el ángulo real.
Ángulo medido | Recuperación elástica | Veredicto |
88–92° | 0–2° | Excelente (H14) |
85–87° | 3–5° | Aceptable (marginal) |
80–84° | 6–10° | Deficiente (probablemente H16) |
Menos de 80° | Más de 10° | Más de 10° | Rechazado (H18) |
Defecto n.° 2: Bordes ondulados
¿Qué son los bordes ondulados?
Los bordes ondulados se refieren a un borde de corte no lineal y ondulado en un panel de ACP. Al observar el borde del panel, este parece ondular en lugar de formar una línea recta.
¿Por qué se producen los bordes ondulados?
La rectitud del borde de un panel de ACP fabricado depende de la distribución de las tensiones residuales dentro de las láminas de aluminio.
Estado de la bobina | Tensión residual | Resultado del corte del borde |
Recocido correctamente (H14) | Baja y uniforme | Borde recto |
Recocido incorrectamente | Tensión irregular a lo ancho | Borde ondulado |
Endurecido por deformación (H18) | Alta tensión superficial | Borde ondulado + rebabas |
Templado mixto a lo ancho | La tensión varía de izquierda a derecha | Ondulaciones en el borde solo en un lado |
Proceso de laminado y recocido
El temple H14 adecuado se logra mediante:
1. Laminado del aluminio hasta el espesor deseado (se produce endurecimiento por deformación).
2. Recocido (tratamiento térmico) para reducir la dureza a la especificación H14.
3. Enfriamiento uniforme a lo largo de todo el ancho de la bobina.
Las bobinas ultrabaratas omiten o simplifican el paso de recocido:
Atajo | Resultado |
Sin recocido (envío como H18) | Máxima tensión residual |
Recocido parcial (reducción, pero no eliminación, de la tensión) | Distribución desigual de la tensión |
Enfriamiento desigual después del recocido | La tensión varía a lo ancho |
Bobinas mixtas (bordes H14, centro H18) | La tensión varía de forma impredecible |
Garantía: Al cortar un panel fabricado con una bobina con tensión residual desigual, las fuerzas internas se liberan de forma irregular a lo largo de la línea de corte. El borde se ondula. El panel no se puede enderezar.
Cómo detectar bordes ondulados antes de comprar
Prueba de la regla:
1. Corte un panel completo de 1,2 m x 2,4 m (o solicite una muestra precortada).
2. Coloque una regla de 2 metros a lo largo del borde cortado.
3. Mida la separación máxima entre la regla y el borde del panel.
Separación máxima | Veredicto |
Menos de 1 mm por metro | Excelente |
1–2 mm por metro | Aceptable para la mayoría de las aplicaciones |
2–3 mm por metro | Marginal (requiere recorte) |
Más de 3 mm por metro | Rechazado |
Prueba de planitud diagonal:
1. Coloque el panel sobre una superficie plana conocida (p. ej., mesa de granito o suelo plano certificado).
2. Mida la separación en cada esquina cuando las esquinas opuestas estén planas.
Separación en la esquina libre: Veredicto
Menos de 2 mm | Aceptable |
2–5 mm | Marginal (puede presentar deformación al instalarlo) |
Más de 5 mm | Rechazado |
El cálculo económico | Las bobinas baratas no son más baratas
|
Analicemos los datos en un proyecto de fabricación real.
Supuestos
- Proyecto: 1000 metros cuadrados de paneles ACP curvados
- Paneles premium: $22 por metro cuadrado
- Paneles ultrabaratos: $15 por metro cuadrado (ahorro de $7000)
Comparación de fabricación
Factor | Premium H14 Coil | Ultra-Cheap H18 Coil |
Costo del panel (1000 m²) | $22 000 | $15 000 |
Tiempo de fabricación por panel (doblado estándar) | 5 minutos | 8 minutos (+60%) |
Ajustes de recuperación elástica | Ninguno | 2 ajustes por doblado |
Porcentaje de desperdicio (piezas rechazadas) | 2% | 12% |
Recorte de bordes requerido | Ninguno | 100% de los paneles |
Costo de mano de obra por retrabajo (100 paneles a $50/hora) | $0 | $2500 |
Costo de material de desecho (10% adicional a $15) | $0 | $1500 |
Tiempo de fabricación extendido (1000 paneles a $50/hora) | $4167 | $6667 |
Costo total del proyecto
Elemento de costo | Premium H14 | Ultrabarato H18 |
Material | $22,000 | $15,000 |
Mano de obra de fabricación | $4,167 | $6,667 |
Mano de obra de reproceso | $0 | $2,500 |
Reemplazo de desechos | $0 | $1,500 |
Total | $26,167 | $25,667 |
¿El supuesto ahorro con paneles baratos? 500 dólares en un proyecto de 26 000 dólares. Menos del 2 %.
Y este cálculo no incluye:
- Retrasos en el proyecto (coste por tiempo de fabricación adicional)
- Insatisfacción del cliente (bordes ondulados en las fachadas visibles)
- Pérdida de negocio futura (daño a la reputación
Especificaciones del profesional de compras
Para evitar la recuperación elástica y los bordes ondulados, incluya estos requisitos en cada orden de compra:
Especificaciones obligatorias
"Las láminas de aluminio deberán fabricarse con aleación 3003 H14 o 3105 H14. No se aceptarán aleaciones H16, H18 ni otras no especificadas. Se deberán proporcionar certificados de fábrica del fabricante original de la bobina de aluminio que confirmen la aleación H14 para cada bobina utilizada en la producción."
"El panel deberá superar una prueba de flexión de 90° con una abertura de matriz en V equivalente a 8 veces el espesor del panel. La recuperación elástica no deberá exceder los 3° (ángulo final entre 87° y 93°)."
Los bordes cortados deberán ser rectos con una tolerancia de 1 mm por metro, medidos con una regla de 2 metros.
Protocolo de prueba recomendado
Prueba | Frecuencia | Criterio de aceptación |
Prueba de flexión a 90° | 1 por bobina | Ángulo final de 87–93° |
Prueba con regla | 1 por cada 100 paneles | separación <1 mm por metro |
Prueba de planitud diagonal | 1 por cada 100 paneles | separación < 2 mm en la esquina libre |
Caso práctico real: El desastre de los bordes ondulados
El comprador: Un fabricante de letreros que necesitaba 500 paneles para la instalación en una tienda.
La oferta: Paneles a un precio muy bajo de $12/m² (el precio promedio del mercado era de $18/m²).
El problema: Todos los bordes cortados eran ondulados. Los paneles no se podían unir sin dejar huecos visibles. El taller de fabricación dedicó 8 horas a recortar los bordes, tiempo que no estaba incluido en el presupuesto original.
Desglose de costos:
Costo | Cantidad |
Ahorro en paneles (500 paneles × $6) | $3,000 |
Mano de obra adicional para recorte (8 horas × $85 de tarifa de taller) | $680 |
Desperdicio por recorte excesivo (15 paneles) | $180 |
Descuento para el cliente por bordes ondulados en paneles visibles | $2,000 |
Pérdida neta vs. prima de compra | ($1,860) |
El comprador ahorró $3,000 en material y perdió $4,860 en mano de obra, desperdicio y descuentos para el cliente. Pérdida neta: $1,860.
Conclusión: Entienda la ingeniería o pague las consecuencias.
La recuperación elástica y los bordes ondulados no son defectos aleatorios. Son consecuencias predecibles del uso de bobinas de aluminio ultrabaratas. El temple H18 garantiza una recuperación elástica excesiva. La tensión residual desigual garantiza bordes ondulados.
Las economías de escala legítimas reducen los precios sin comprometer la calidad. Las falsas economías sacrifican las propiedades que hacen que el ACP sea fabricable: temple uniforme, distribución homogénea de la tensión y comportamiento predecible al doblarse.
Antes de su próxima compra, hágale al proveedor una pregunta: "¿Cuál es el temple exacto de su bobina de aluminio y puede proporcionarme el certificado de fábrica?"
Si dudan o si la respuesta es H18, sigan buscando. El supuesto "ahorro" no compensa la recuperación elástica y los bordes ondulados.
