Bienvenido a Vbond
Doblado frío vs. caliente en aluminio: ¿cuál evita microfisuras en el pliegue?

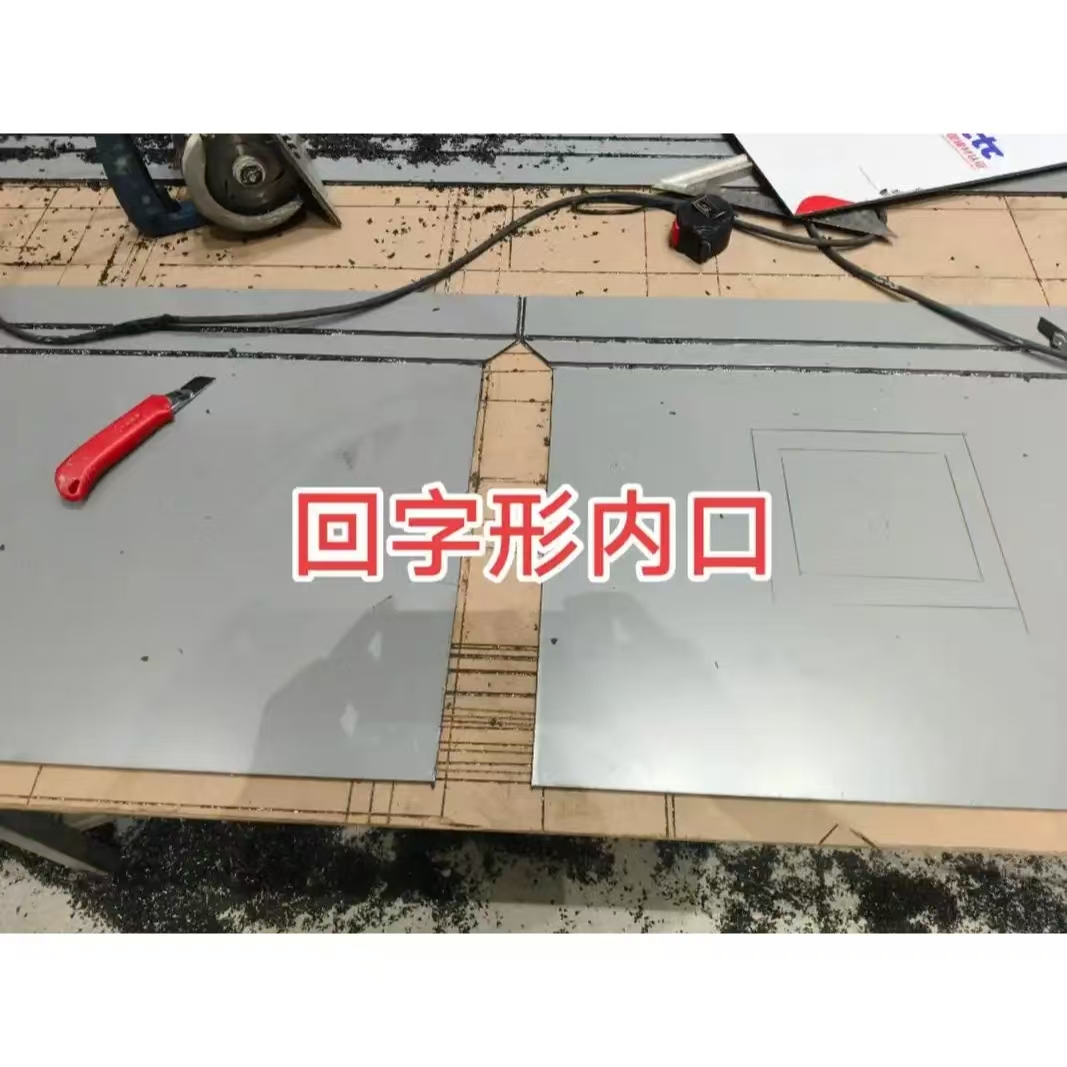

Doblado en frío vs. doblado en caliente para paneles de aluminio: ¿Cuál previene las microfisuras en las líneas de pliegue?
Al fabricar paneles compuestos de aluminio (ACP) para fachadas arquitectónicas, lograr una línea de pliegue limpia y sin fisuras es la máxima medida de calidad. Nada perjudica más rápidamente una fachada de alta gama que las microfisuras: pequeñas fisuras a lo largo del pliegue que favorecen la corrosión, comprometen la resistencia a la intemperie y, en última instancia, provocan la falla del panel.
Para los profesionales de compras y los gerentes de fabricación, la elección entre el doblado en frío y el doblado en caliente no es solo una preferencia de producción. Es una decisión de calidad con implicaciones directas para la durabilidad del material, la cobertura de la garantía y la seguridad del edificio.
Esta guía compara las técnicas de doblado en frío y doblado en caliente para paneles de aluminio, analiza sus respectivos riesgos de formación de microfisuras y proporciona recomendaciones claras sobre cuándo utilizar cada método.
1. Entendiendo las microfisuras: La amenaza oculta
Las microfisuras son defectos diminutos pero importantes que pueden provocar graves debilidades estructurales si no se corrigen a tiempo. Estas fisuras microscópicas suelen formarse a lo largo del radio exterior de una curvatura, donde la lámina de aluminio se estira más allá de su límite dúctil.
Importancia de las microfisuras:
- Comprometen la resistencia del panel a la intemperie.
- Crean puntos de entrada para la humedad, lo que provoca la delaminación del núcleo.
- Se propagan bajo cargas cíclicas (viento, dilatación térmica).
- Anulan las garantías del fabricante.
En el doblado de aluminio, las microfisuras suelen aparecer durante los procesos de conformado en frío debido a una tensión excesiva o a técnicas de procesamiento inadecuadas. La Asociación del Aluminio ha señalado que casi el 30 % de los defectos derivados de las operaciones de doblado están relacionados con la formación de microfisuras.
2. Doblado en frío: velocidad y economía con riesgos ocultos
Cómo funciona el doblado en frío
El doblado en frío consiste en dar forma a los paneles de aluminio a temperatura ambiente mediante prensas plegadoras, perfiladoras o máquinas de plegado. En el caso de los paneles compuestos de aluminio (ACP), el doblado en frío suele requerir el ranurado en V: se crea un canal desde la parte posterior, dejando solo una fina capa de aluminio y material del núcleo para formar la bisagra.
Cuándo es aceptable el doblado en frío
Aplicación | Idoneidad |
Curvas suaves (radio de curvatura grande) | Excelente |
Paneles con ranurado en V adecuado (0,2–0,3 mm restantes) | Bueno |
Aplicaciones interiores con ciclos térmicos mínimos | Aceptable |
Aleaciones de aluminio de las series 3003 o 5005 | Rendimiento óptimo |
Revestimientos delgados de aluminio (0,21 mm) | Alto riesgo: evitar |
¿Cuándo se producen microfisuras durante el doblado en frío?
El doblado en frío produce microfisuras cuando:
1. El radio de curvatura es demasiado pequeño: las curvaturas pronunciadas generan concentraciones de tensión que provocan la formación de fisuras. En los componentes de los bastidores de automóviles, se ha documentado que los radios pequeños son una causa principal de fisuras por doblado.
2. La profundidad del ranurado es incorrecta: Un ranurado excesivo corta la lámina de aluminio; un ranurado insuficiente deja demasiado material, lo que provoca una tensión excesiva.
3. La aleación de aluminio es demasiado dura: las aleaciones 6061 y 7075 son más susceptibles a agrietarse durante el doblado en frío que las series 3003 o 5005.
4. La lámina de aluminio es demasiado delgada: las láminas con un espesor inferior a 0,30 mm carecen de la ductilidad necesaria para estirarse sin agrietarse.
Evaluación de riesgos: El doblado en frío conlleva un riesgo de moderado a alto de formación de microfisuras en curvaturas con radios pequeños (menos de 3 veces el espesor del panel) o al utilizar aleaciones de aluminio más duras. Para paneles compuestos de aluminio (ACP) arquitectónicos con ranurado en V adecuado (núcleo restante de 0,2 a 0,3 mm), el doblado en frío puede ser exitoso, pero solo con un control de proceso riguroso.
3. Doblado en calor: alivio de tensiones térmicas para aplicaciones críticas
Cómo funciona el doblado en calor
El doblado en calor consiste en precalentar el panel de aluminio antes del conformado. El calor reduce la resistencia a la fluencia del material y aumenta su ductilidad, lo que permite estirarlo más sin agrietarse. Para los ACP, el calor se aplica normalmente a la línea de doblado mediante pistolas de calor, calentadores infrarrojos o herramientas plegadoras calefactadas.
Cuándo se requiere el doblado en calor
Aplicación | Idoneidad |
Curvas de radio reducido (<3 veces el espesor del panel) | Muy recomendable |
Aleaciones de aluminio duro (6061, 7075) | Imprescindible |
Revestimientos de aluminio gruesos (>0,5 mm) | Recomendado |
Acabados arquitectónicos de alta visibilidad | Preferible |
Climas fríos o paneles fríos | Recomendado |
Cómo el calor previene las microfisuras
El doblado en calor previene las microfisuras mediante dos mecanismos:
1. Mayor ductilidad: El aluminio caliente se estira más antes de alcanzar su límite plástico. El material se vuelve más flexible, distribuyendo la tensión uniformemente en la zona de doblado.
2. Reducción de la tensión residual: El calor permite que el material se relaje durante el doblado, minimizando las tensiones internas que provocan la recuperación elástica y la propagación de microfisuras.
3. Menor fuerza requerida: Debido a que el material es más blando, se necesita menos fuerza para lograr el doblado. Una menor fuerza significa una menor concentración de tensión en la línea de doblado.
Protocolo de doblado en calor para paneles compuestos de aluminio (ACP)
Parámetro | Recomendación |
Temperatura objetivo | 150–200 °C (300–400 °F) para láminas de aluminio |
Método de calentamiento | Pistola de calor, calentador infrarrojo o herramientas calefactadas |
Zona de calentamiento | Limitada a la línea de plegado; evitar calentar todo el panel |
Consideración del núcleo | Limitada a la línea de plegado; evitar calentar todo el panel |
Enfriamiento | Dejar enfriar naturalmente; no templar |
Nota importante para el panel compuesto de aluminio (ACP): El núcleo de polietileno tiene menor tolerancia al calor que las láminas de aluminio. El calor excesivo puede fundir el núcleo y provocar delaminación. El doblado térmico es más adecuado para paneles de aluminio macizo o ACP con núcleos rellenos de minerales (A2) que toleran temperaturas más altas.
4. Doblado en frío vs. Doblado en caliente: Comparación directa
Factor | Doblado en frío | Doblado en caliente |
Riesgo de microfisuras | Moderado a alto (depende de la aleación y el radio) | Bajo |
Costo del equipo | Bajo (plegadora estándar) | Moderado (se requieren herramientas de calentamiento) |
Velocidad de producción | Rápida | Lenta (tiempo de calentamiento requerido) |
Costo energético | Ninguno | Moderado |
Requisitos de habilidad | Moderado | Alto (control de temperatura crítico) |
Flexibilidad de aleación | Limitado a aleaciones conformables (3003, 5005) | Compatible con la mayoría de las aleaciones |
Radio de curvatura mínimo | 3–5 veces el espesor del panel | 1–2 veces el espesor del panel |
Compatibilidad del núcleo (ACP) | Seguro para PE, FR, A2 | Riesgo para PE; seguro para A2 |
Mejor aplicación | Radio grande, aleaciones conformables, interiores | Radio pequeño, aleaciones duras, acabados exteriores |
5. Prevención de microfisuras: Mejores prácticas independientemente del método
Tanto si se opta por el doblado en frío como en caliente, estas prácticas reducen el riesgo de microfisuras:
1. Optimizar la profundidad del ranurado (para paneles compuestos de aluminio)
En los paneles compuestos de aluminio, el ranurado es esencial antes del doblado. La especificación crítica consiste en dejar intacta una capa de aluminio de 0,2 a 0,3 mm. Un ranurado excesivo corta la capa, creando un punto débil que se agrietará. Un ranurado insuficiente deja demasiado material, lo que provoca una tensión excesiva.
2. Seleccionar la aleación adecuada
Las diferentes aleaciones de aluminio presentan distintos niveles de resistencia a las fisuras. Seleccionar la aleación adecuada para cada aplicación influye significativamente en la tasa de formación de microfisuras.
Aleación | Conformabilidad | Riesgo de microfisuras | Uso óptimo |
3003 | Excelente | Bajo | Fabricación general, doblado |
5005 | Excelente | Bajo | Arquitectura, anodizado |
6061 | Buena (recocida) | Moderada (T6: alta) | Estructural, requiere doblado en caliente |
7075 | Mala | Alta | Alta | No recomendada para doblado |
El aluminio 6061, conocido por su excelente soldabilidad, produce menos microfisuras durante la soldadura en comparación con el aluminio 7075, que, si bien es resistente, es más propenso a agrietarse.
3. Respetar los radios de curvatura mínimos
Las curvas pronunciadas generan concentraciones de tensión que provocan la formación de fisuras. Para el doblado en frío, el radio de curvatura mínimo debe ser de 3 a 5 veces el espesor del panel. Para el doblado en caliente, este valor puede reducirse a 1 o 2 veces el espesor.
4. Controlar los parámetros de procesamiento
La temperatura de procesamiento y la intensidad del enfriamiento afectan directamente la formación de grietas. Para el doblado en caliente, asegúrese de una distribución uniforme de la temperatura en toda la zona de doblado. Para el doblado en frío, mantenga velocidades de avance constantes y evite paradas bruscas que generen concentraciones de tensión.
5. Utilice herramientas afiladas y adecuadas
Las fresas desafiladas o incorrectas dañan el núcleo y las capas de aluminio. Utilice fresas de ranura en V específicas para paneles compuestos de aluminio (ACP) y mantenga una velocidad de fresado constante.
6. Soporte de los paneles durante el doblado
Los paneles deben estar correctamente soportados durante el doblado. Un manejo inadecuado provoca microgrietas, abolladuras superficiales y debilidad estructural invisible que se manifiesta meses después como daños visibles.
6. Inspección: Detección de microgrietas antes de que se propaguen
Incluso con una técnica óptima, pueden aparecer microgrietas. La detección temprana previene fallas en obra.
Técnicas de inspección visual
Método | Qué buscar |
Luz brillante (luz rasante) | Líneas finas a lo largo del radio de curvatura |
Aumento (lupa de 10x a 20x) | Pequeñas fisuras no visibles a simple vista |
Prueba de penetración de tinte | Las grietas absorben el tinte, revelando su ubicación |
Protocolo de prueba de penetración de tintes
1. Limpie a fondo la zona de curvatura.
2. Aplique el tinte penetrante y deje actuar durante 10-15 minutos.
3. Retire el exceso de tinte.
4. Aplique el revelador.
5. Las grietas aparecen como líneas de color sobre fondo blanco.
Cuándo rechazar
- Cualquier grieta visible con aumento → rechazar
- El tinte penetrante revela grietas de más de 1 mm → rechazar
- Grietas presentes en más del 5 % de los paneles del lote → rechazar todo el lote
7. Matriz de decisión: ¿Qué método es el adecuado para su proyecto?
Requisito del proyecto Método recomendado Justificación
Curvas de radio grande (>5× espesor), aleación 3003 | Doblado en frío | Ductilidad suficiente; el calor aumenta el costo sin beneficio |
Curvas de radio reducido (<3× espesor), cualquier aleación | Doblado en caliente | El doblado en frío provoca microfisuras |
Acabado exterior de alta visibilidad (p. ej., espejo, metálico) | Doblado en caliente | Menor riesgo de fisuración; se requiere una apariencia impecable |
Panel compuesto de aluminio con núcleo de PE y radio reducido | Doblado en frío con ranurado preciso | El calor puede provocar la fusión del núcleo; se recomienda la técnica de ranurado |
Panel compuesto de aluminio con núcleo mineral A2, cualquier radio | Cualquiera de los dos (se prefiere el calor para radios reducidos) | El núcleo mineral tolera el calor; el calor reduce el riesgo de fisuración |
Aleación dura (6061-T6, 7075) | Doblado en caliente (obligatorio) | El doblado en frío fisurará estas aleaciones |
Producción en alto volumen, perfiles estándar | Doblado en frío | Más rápido, menor coste, aceptable para aplicaciones no críticas |
Prototipo o forma personalizada | Doblado en caliente | Flexibilidad para ajustar sin necesidad de cambiar las herramientas |
8. Conclusión
La elección entre el doblado en frío y el doblado en caliente para paneles de aluminio depende de los requisitos específicos de la aplicación, la selección de la aleación y los estándares de calidad.
El doblado en frío es más rápido, más económico y adecuado para:
- Aleaciones conformables (series 3003 y 5005)
- Curvas de gran radio (>3–5 veces el espesor del panel)
- Paneles compuestos de aluminio con ranurado en V preciso (0,2–0,3 mm de núcleo restante)
- Aplicaciones interiores donde se aceptan pequeñas imperfecciones superficiales
El doblado en caliente es preferible para:
- Curvas de radio reducido (<3 veces el espesor del panel)
- Aleaciones duras (6061, 7075)
- Acabados exteriores de alta visibilidad que requieren una apariencia impecable
- Paneles A2 con núcleo mineral que toleran temperaturas elevadas
Específicamente para el panel compuesto de aluminio (ACP), el factor más crítico no es la temperatura, sino la profundidad del ranurado. Deje intacta una capa de aluminio de 0,2 a 0,3 mm, utilice herramientas de ranurado en V afiladas y sujete correctamente los paneles durante el doblado. Cuando se cumplen estos principios básicos, el doblado en frío es seguro para la mayoría de las aplicaciones. De lo contrario, ningún calor evitará las microfisuras.
En resumen: El doblado en caliente reduce el riesgo de microfisuras, pero aumenta el costo y la complejidad. Para fachadas arquitectónicas críticas, curvas de radio reducido o aleaciones duras, el doblado en caliente justifica la inversión. Para aplicaciones estándar con ranurado adecuado y aleaciones conformables, el doblado en frío ofrece resultados aceptables.
