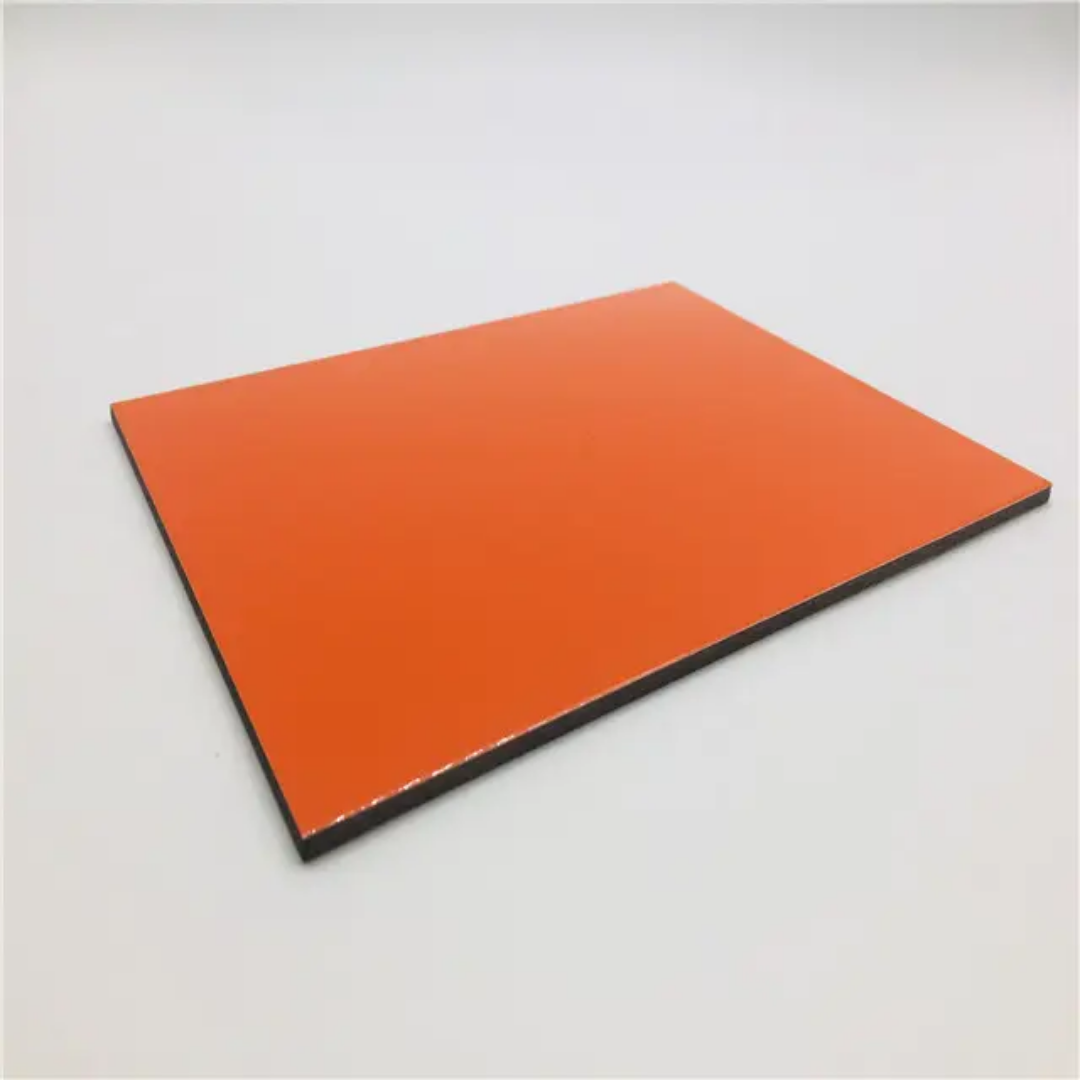

Daños en transporte vs. defectos de fábrica en paneles de aluminio tipo panal: ¿Quién paga?
Daños durante el transporte vs. Defectos de fabricación en paneles de aluminio: ¿Quién paga por paneles compuestos de aluminio con estructura de panal?
Usted recibe un contenedor de paneles compuestos de aluminio. Los palés parecen intactos. El embalaje es seguro. Pero al comenzar la descarga, lo ve: un patrón ondulado, similar a un panal, debajo de la superficie de varios paneles.
El proveedor dice: "Daños durante el transporte. Presente una reclamación ante la empresa de transporte".
La empresa de transporte dice: "No hay daños externos en el contenedor ni en los palés. No es nuestra responsabilidad".
Su cliente dice: "Me da igual quién pague. Simplemente reemplacen los paneles".
Usted se encuentra en una situación complicada. Y alguien va a pagar por los paneles con estructura de panal. La pregunta es: ¿quién?
Este artículo proporciona un marco práctico para distinguir los daños durante el transporte de los defectos de fabricación en paneles compuestos de aluminio. Aprenderá exactamente qué pruebas recopilar, qué pruebas realizar y cómo asignar la responsabilidad antes de que comiencen las acusaciones.
¿Qué es la estructura de panal en paneles compuestos de aluminio?
Primero, una definición clara. El efecto de "panal" en paneles compuestos de aluminio se refiere a un defecto superficial donde:
- La capa de aluminio pierde adherencia al núcleo.
- Las áreas sin adherencia crean un patrón hexagonal o irregular visible bajo luz rasante.
- El patrón se asemeja a un panal bajo la superficie.
El efecto de panal no es una abolladura ni un arañazo. Es una **falla de adherencia** entre la capa y el núcleo.
La pregunta clave es: ¿falló la adherencia debido a una mala fabricación o a un impacto durante el transporte?
La distinción fundamental
Característica | Defecto de fabricación | Daños durante el envío |
Causa raíz | Adhesivo deficiente, curado inadecuado, bobina contaminada | Impacto, aplastamiento, vibración durante el transporte |
Patrón de ubicación | Aleatorio o uniforme en todo el envío | Localizado en palés o áreas específicas |
Relación con el embalaje | Sin correlación con daños en el embalaje | Correlación con esquinas aplastadas, envoltura rasgada o palés desplazados |
Evolución con el tiempo | Puede aparecer o empeorar en semanas/meses | Presente inmediatamente al desembalar |
Evidencia microscópica | Huecos o contaminación del adhesivo | Núcleo aplastado, superficie estirada, marcas de impacto |
Daños durante el transporte: cómo ocurren
Incluso con un embalaje adecuado, los paneles de ACP pueden dañarse durante el transporte marítimo y terrestre.
Mecanismos comunes de daños durante el transporte
Mecanismo | Descripción | Signos visibles |
Impacto de montacargas | Las horquillas del montacargas perforan o golpean un palé durante la carga/descarga | Esquina aplastada, embalaje rasgado, palé roto |
Aplastamiento de palés | Palés pesados apilados sobre palés más ligeros | Marcas de compresión, paneles deformados |
Daños por correas | Correas de envío demasiado apretadas | Líneas de indentación en las caras de los paneles |
Desplazamiento del contenedor | Desplazamientos de la carga durante mares agitados o frenadas bruscas | Paneles que se deslizan contra las paredes del contenedor, daños en los bordes |
Fatiga por vibración | La vibración continua provoca microdesgaste entre los paneles | Abrasión con patrones, marcas de desgaste |
Evidencia de daños durante el transporte
Señales externas (visibles antes de desembalar):
- Envoltura de film estirable rasgada o perforada
- Esquinas de palé aplastadas o astilladas
- Correas rotas o faltantes
- Manchas de agua (indicativas de fugas en el contenedor)
- Marcas de impacto evidentes en las paredes del contenedor
Señales internas (visibles después de desembalar):
- Daños concentrados en una esquina o borde de un palé
- Patrón de daños que coincide con el de paneles adyacentes (p. ej., todos los paneles de la capa inferior están afectados)
- Marcas de rozadura, abrasión o arañazos compatibles con el deslizamiento
- Núcleo aplastado visible en el borde del panel
Defectos de fabricación: cómo ocurren
Los defectos de fabricación se originan en la fábrica, no durante el transporte. Afectan a los paneles independientemente del cuidado con el que se envíen.
Mecanismos comunes de defectos de fabricación
Mecanismo | Descripción | Signos visibles |
Adhesivo inadecuado | Cantidad insuficiente de pegamento durante la laminación | Debilidad uniforme de la unión en varios paneles |
Bobina contaminada | Aceite, polvo u oxidación en el aluminio antes de la unión | Ampollas aleatorias sin patrón de impacto |
Curado insuficiente | Temperatura del horno demasiado baja o velocidad de la línea demasiado alta | Debilidad de la unión constante durante todo el envío |
Mala calidad del núcleo | Polietileno reciclado o contaminado | |
Presión de laminación irregular | Rodillos de presión descalibrados | Núcleo quebradizo, bordes desmoronados, unión impredecible |
Evidencia de defecto de fabricación
Evidencia basada en patrones:
- El efecto de panal aparece de forma aleatoria en todo el envío (no se concentra en un solo palé).
- Varios palés del mismo lote de producción presentan problemas idénticos.
- El patrón del defecto es uniforme en todos los paneles.
- Los paneles almacenados en la fábrica (si están disponibles) presentan el mismo problema.
Evidencia basada en pruebas:
- El panel no supera la prueba de ebullición en agua de 5 minutos (el calor/la humedad acelera el defecto latente).
- La sección transversal muestra huecos o contaminación del adhesivo bajo aumento.
- La prueba de despegue muestra una resistencia de unión insuficiente (menos de 2,0 N/mm).
- El material del núcleo se desmorona o muestra contenido reciclado.
Protocolo de investigación de 6 pasos
Cuando se detecte el efecto de panal, siga este protocolo antes de atribuir la responsabilidad.
Paso 1: Documentar el estado del contenedor (antes de la descarga)
Fotografiar y registrar:
- Exterior del contenedor (¿abolladuras, perforaciones o daños?)
- Sellos de las puertas del contenedor (¿intactos o rotos?)
- Interior del contenedor (¿manchas de agua, óxido, suciedad?)
- Disposición de la paleta (¿desplazada, volcada o intacta?)
Importancia: Si el contenedor no presenta daños externos y los sellos están intactos, es menos probable que haya sufrido daños durante el transporte. Si el contenedor tiene una abolladura grande alineada con la paleta dañada, es probable que haya sufrido daños durante el transporte.
Paso 2: Documentar el estado de la paleta y el embalaje
Fotografiar y registrar para cada paleta:
- Film estirable (¿roto, perforado o intacto?)
- Protectores de esquina (¿aplastados, faltantes o intactos?)
- Flejes (¿rotos, sueltos o apretados?)
- Estructura de la paleta (¿grietas, astillas, esquinas aplastadas?)
Indicadores de riesgo de daños durante el transporte:
- Protector de esquina aplastado con daño correspondiente en el panel
- Flejes rotos en una paleta, pero no en las demás
- Pata de la paleta aplastada solo en una esquina
Paso 3: Mapear el patrón de daños
Crear un diagrama simple del contenedor que muestre:
- Qué paletas tienen paneles dañados
- Qué posición en cada paleta (superior, central, inferior, izquierda, derecha)
- Qué cara de cada panel (frontal, posterior, borde)
Interpretación:
Patrón de daño | Causa probable |
Aleatorio en todos los palets y posiciones | Defecto de fabricación |
Concentrado en la capa inferior de un palet | Impacto o aplastamiento de montacargas |
Concentrado en la capa superior de un palet | Apilamiento excesivo o caída de un objeto |
Uniforme en todo el envío | Defecto de fabricación |
El patrón coincide con el de paneles adyacentes (imagen especular) | Desgaste por vibración (transporte) |
Paso 4: Realizar la prueba de golpeteo con la palma de la mano
Con el panel plano, golpee la superficie con la palma abierta en varios puntos.
Sonido | Interpretación |
Sonido agudo y nítido | Buena adherencia (sin porosidad) |
Sonido sordo y plano | Desprendimiento localizado (posible daño por impacto) |
Sonido hueco, como de tambor | Desprendimiento generalizado (posible defecto de fabricación) |
Nota: La prueba de golpeteo con la palma de la mano por sí sola no permite determinar la causa. Solo confirma la presencia de desprendimiento.
Paso 5: Realizar la prueba de ebullición en agua durante 5 minutos
Corte una muestra de 100 mm x 100 mm de un panel dañado. Sumérjala en agua hirviendo durante 5 minutos. Inspeccione inmediatamente.
Resultado | Interpretación |
No aparecen nuevas ampollas; el daño existente permanece sin cambios. | El daño es mecánico (probablemente causado por el transporte). |
Aparecen nuevas ampollas; el daño existente empeora. | Debilidad latente de la unión (probablemente causada por un defecto de fabricación). |
Por qué funciona: Los defectos de fabricación implican una mala adhesión. El calor y la humedad aceleran la falla. Si el panel se fabricó mal, hervirlo creará nuevas ampollas o agrandará las existentes. Si el daño fue puramente mecánico (núcleo aplastado por un impacto), hervirlo no creará nuevas ampollas en otras partes del panel.
Paso 6: Examen de la sección transversal
Corte la zona dañada y examine el borde con un microscopio de 10 aumentos.
Lo observado | Interpretación |
Núcleo aplastado y deformado con adhesivo intacto | Daño por impacto (transporte) |
Espacio limpio entre la cubierta y el núcleo sin adhesivo | Vacío de adhesivo (fabricación) |
Cubierta separada, pero con residuos de adhesivo visibles | Mala adhesión (fabricación) |
Cubierta rasgada o estirada con el núcleo adherido | Sobretensión (impacto durante el transporte) |
Matriz de decisión: ¿Quién paga?
Tras completar la investigación, utilice esta matriz para asignar la responsabilidad.
Perfil de evidencia | Conclusión | ¿Quién paga? |
Contenedor dañado, palé aplastado, daño localizado, la prueba de ebullición no muestra nuevas ampollas | Daños durante el envío | Transportista (si está asegurado) o comprador (si no está asegurado) |
Contenedor intacto, embalaje intacto, daños aleatorios en el envío, la prueba de ebullición genera nuevas ampollas | Defecto de fabricación | Proveedor |
Contenedor intacto, pero un palé presenta una esquina aplastada con daños coincidentes en el panel | Daños durante el envío (carretilla elevadora) | Transportista o comprador |
Sin pruebas concluyentes | Inconcluso | Reparto negociado (normalmente 50/50) |
Prevención de disputas: qué hacer antes del envío
Para compradores: control de calidad previo al envío
Antes de que los paneles salgan de fábrica, se requiere:
1. Informe de inspección de fábrica firmado por ambas partes (o un tercero como SGS o Bureau Veritas)
2. Fotografías de cada palé antes del embalaje y la carga
3. Certificado de prueba de ebullición que demuestre que las muestras aleatorias superaron la prueba
4. Certificados de fábrica que confirmen el temple H14 y el núcleo de LDPE virgen
Por qué es importante: Si dispone de documentación que demuestre que los paneles no presentaban defectos en la fábrica, cualquier formación de burbujas de aire detectada en la entrega probablemente se deba a daños durante el envío.
Para compradores: Inspección de recepción
Al recibir el paquete, antes de firmar el albarán:
1. Inspeccione el contenedor para detectar daños externos.
2. Anote cualquier daño en el albarán de entrega ("Contenedor abollado en la esquina trasera izquierda").
3. Fotografía del embalaje dañado antes de desempaquetarlo.
4. Solicite una inspección por parte del transportista si el daño es significativo.
Regla fundamental: Nunca firme un albarán de entrega en buen estado si sospecha que hay daños. Escriba "SUJETO A INSPECCIÓN" o anote los daños específicos en el albarán.
Para proveedores: documentación de envío
Para protegerse contra reclamaciones falsas por daños durante el envío:
1. Fotografía cada palé después de embalarlo, antes de cargarlo.
2. Utilice protectores de esquinas y bordes en todos los palés.
3. Coloque indicadores de impacto (etiquetas de impacto) en los envíos de alto valor.
4. Incluya un certificado de prueba de ebullición con cada envío.
Caso práctico: ¿Quién pagó?
El envío: 2000 paneles de ACP de Vietnam a Australia. Entrega en contenedor.
El hallazgo: Al desempaquetar, 150 paneles presentaban defectos de alveolitis. El comprador alegó defecto de fabricación. El proveedor alegó daños durante el transporte.
Investigación:
- Exterior del contenedor: Sin abolladuras ni daños.
- Sellos del contenedor: Intactos.
- Embalaje de palés: Un palé tenía una esquina aplastada; los demás estaban intactos.
- Patrón de daños: 140 de los 150 paneles dañados provenían del palé con la esquina aplastada.
- Prueba de ebullición: Los paneles dañados no mostraron nuevas ampollas tras la ebullición.
- Sección transversal: Núcleo aplastado visible, adhesivo intacto.
Conclusión: Daños durante el envío (impacto de la carretilla elevadora durante la carga o descarga). El transportista había firmado un recibo de entrega sin daños, por lo que negó su responsabilidad.
¿Quién pagó?: El comprador pagó los paneles de reemplazo ($22,500) porque firmó el recibo sin daños sin anotar el palé aplastado.
Lección aprendida: Una inspección de 30 segundos en el momento de la entrega habría ahorrado $22,500.
Consideraciones sobre seguros
Para compradores:
- El seguro de carga marítima generalmente cubre los daños durante el envío, no los defectos de fabricación.
- Presente las reclamaciones dentro del plazo establecido (generalmente de 7 a 14 días después de la entrega).
- Conserve el embalaje y los paneles dañados para la inspección del transportista.
- Obtenga un informe pericial de un perito marítimo autorizado para reclamaciones importantes.
Para proveedores:
- El seguro de responsabilidad civil del producto cubre las reclamaciones por defectos de fabricación.
- La mayoría de las pólizas tienen una franquicia ($5,000–$25,000).
- Documente su proceso de control de calidad para defenderse de reclamaciones falsas.
Conclusión: La evidencia gana disputas.
Los daños durante el envío y los defectos de fabricación pueden parecer idénticos a simple vista. La diferencia no radica en la apariencia del panal, sino en el patrón, el contexto y los resultados de las pruebas.
Quien reúna las mejores pruebas gana la disputa. Fotografías del embalaje. Notas de inspección del contenedor. Resultados de la prueba de ebullición. Imágenes de la sección transversal. Informes de inspección previos al envío.
No espere a que surja una disputa para empezar a recopilar pruebas. Cree su protocolo de documentación antes de que llegue el contenedor. Y recuerde: un recibo de entrega sin inspección implica la renuncia a su derecho a reclamar daños durante el envío.
