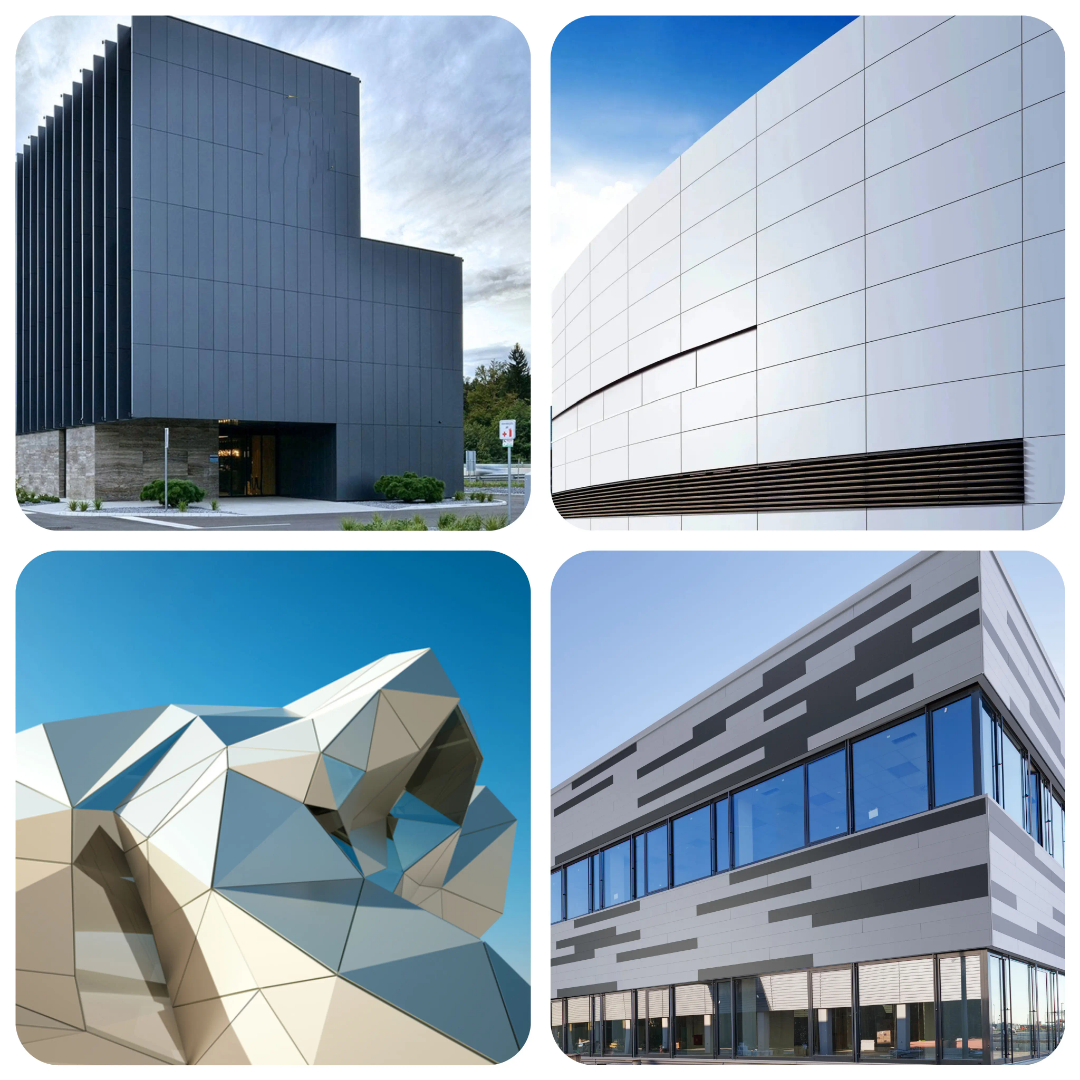

Creación de una cornisa o parapeto flotante con paneles compuestos de aluminio (ACP)
Creación de una cornisa o parapeto flotante con paneles compuestos de aluminio (ACP)
En arquitectura, la diferencia entre un buen edificio y uno excepcional a menudo reside en los detalles. La cornisa —ese elemento de transición donde la pared se une al techo— ha sido históricamente un símbolo de refinamiento arquitectónico. Desde molduras clásicas denticuladas hasta remates modernistas, la parte superior del edificio exige una solución impecable.
Hoy en día, los diseñadores que utilizan paneles compuestos de aluminio (ACP) han descubierto una técnica que eleva la cornisa y el parapeto a nuevos niveles de sofisticación: el detalle flotante. Al crear un espacio de sombra entre la parte superior del revestimiento y el borde del techo, la cornisa parece flotar ingrávidamente, desafiando la gravedad y añadiendo un toque distintivo, nítido y contemporáneo a la silueta del edificio.
Este artículo ofrece una guía técnica completa para el diseño y la construcción de una cornisa o parapeto flotante con ACP, garantizando que la parte superior de su edificio logre ese codiciado aspecto elevado, manteniendo al mismo tiempo la resistencia a la intemperie y la solidez estructural.
Intención del diseño: por qué funciona la cornisa flotante
La cornisa flotante logra su efecto visual mediante un principio sencillo: la separación. Al introducir una junta de sombra empotrada —generalmente de 20 mm a 100 mm de profundidad— entre la parte superior del revestimiento vertical de panel compuesto de aluminio (ACP) y el remate horizontal del parapeto o borde del tejado, la vista percibe el elemento superior como distinto e independiente. Esto crea:
- Ligereza visual: El edificio presenta un borde nítido y delgado en lugar de una terminación pesada.
- Claridad escultórica: La línea de sombra enfatiza la geometría del edificio.
- Precisión contemporánea: El detalle denota una atención meticulosa al diseño.
- Interés compositivo: La parte superior del edificio gana profundidad y profundidad.
Como señalan los especialistas en metalistería arquitectónica, «los detalles de la junta de sombra crean una apariencia nítida y limpia al añadir profundidad y una línea precisa entre los elementos del edificio».
Selección de materiales para detalles flotantes
No todos los paneles compuestos de aluminio (ACP) son igualmente adecuados para aplicaciones de cornisa flotante. Las exigencias específicas de este detalle —bordes expuestos, elementos en voladizo y gran visibilidad— requieren una cuidadosa selección de materiales.
Espesor del panel
En aplicaciones de cornisas y parapetos, el espesor del panel afecta tanto la apariencia como el rendimiento estructural:
- Los paneles de 4 mm son estándar para la mayoría de las aplicaciones de fachadas, proporcionando la rigidez adecuada para superficies planas.
- Se pueden especificar paneles de 5 mm o 6 mm para elementos en voladizo de mayor tamaño o donde se requiera mayor rigidez.
- Los paneles más gruesos reducen la deformación y mantienen la planitud en tramos más amplios.
Tipo de núcleo
Dada la ubicación destacada y la posible exposición al fuego a nivel del techo:
- Se recomienda encarecidamente el uso de núcleos ignífugos (FR) para aplicaciones de cornisas y parapetos, especialmente en edificios de más de 18 metros de altura.
- Los núcleos FR cumplen con la clasificación de propagación de Clase A según las normas ASTM E84.
- Los núcleos con relleno mineral ofrecen el mayor nivel de incombustibilidad para aplicaciones críticas.
Durabilidad del acabado
Las cornisas y los parapetos reciben la máxima exposición al sol y a la intemperie:
- Los recubrimientos de PVDF (Kynar 500®) son esenciales para la estabilidad del color y la resistencia al agrietamiento.
- El poliéster de alta calidad puede ser aceptable en lugares protegidos, pero ofrece menor durabilidad
- Coincidencia de remates: Si la junta de sombra se forma con un remate de aluminio pintado, asegúrese de que el color coincida entre el panel compuesto de aluminio (ACP) y el material del remate.
Anatomía de un detalle de cornisa flotante
Una cornisa flotante exitosa consta de varios componentes integrados que funcionan en conjunto.
Elementos clave
Componente | Función | Consideraciones sobre el materia |
Revestimiento vertical de ACP | Superficie principal de la fachada, que termina por debajo del borde del tejado | Núcleo FR, acabado PVDF |
Junta/Rejuntado de sombra | Crea separación visual, generalmente de 20 a 100 mm de profundidad | Aluminio preacabado, acero con recubrimiento en polvo |
Remate de parapeto | Cubre el muro de parapeto y evacúa el agua | Metal revestido con ACP, metal preacabado |
Subestructura | Soporta todos los elementos y transfiere cargas | Estructura de aluminio, acero galvanizado |
Impermeabilización | Evita la entrada de agua en juntas críticas | Membrana, selladores, contraimpermeabilización |
Consideraciones dimensionales
La profundidad y la proporción del espacio de sombra influyen significativamente en el resultado visual:
- Espacios poco profundos (20-40 mm): Línea de sombra sutil, adecuada para edificios de poca altura o distancias de visualización cercanas.
- Espacios medianos (40-60 mm): Separación definida, ideal para la mayoría de las aplicaciones comerciales.
- Espacios profundos (60-100 mm): Efecto flotante espectacular, ideal para edificios prominentes y distancias de visualización mayores.
El ancho del espacio también debe permitir:
- La dilatación térmica tanto del panel compuesto de aluminio (ACP) como de la subestructura.
- El acceso para el mantenimiento futuro, si fuera necesario.
- El drenaje de cualquier humedad incidental.
Consideraciones de diseño estructural
El efecto flotante debe estar respaldado por una ingeniería estructural robusta.
Trayectorias de carga
Todas las cargas —carga muerta de los paneles, succión del viento, presión del viento y posibles cargas de nieve o mantenimiento en los remates— deben transferirse de forma fiable a la estructura del edificio. Consideraciones clave:
- Fijación de remates: Los remates horizontales de parapeto deben resistir la fuerza de elevación del viento, que puede ser significativa en los bordes del tejado.
- Elementos en voladizo: Cualquier proyección más allá del muro estructural requiere soporte de ingeniería.
- Dilatación térmica: El aluminio se dilata aproximadamente 1,2 mm por cada 3 metros por cada 10 °C de variación de temperatura. El sistema debe permitir este movimiento sin atascarse ni sufrir tensiones.
Sistemas de subestructura
Varias opciones de entramado permiten el uso de cornisas flotantes:
Sistema de riel continuo
- Rieles de aluminio extruido montados vertical u horizontalmente
- Proporciona soporte continuo para los bordes de los paneles
- Permite una fijación oculta para una apariencia impecable
- Permite la dilatación térmica mediante conexiones ranuradas
Sistema de soportes y rieles
- Soportes fijados a la estructura a intervalos
- Rieles horizontales que se extienden entre los soportes
- Más económico para áreas grandes
- Requiere una alineación precisa para garantizar la planitud
Soportes fabricados a medida
- Para geometrías complejas o salientes profundos
- Diseñados específicamente para las condiciones del proyecto
- Mayor costo, pero máxima flexibilidad de diseño
Precisión en la fabricación: la clave para resultados impecables
El detalle de la cornisa flotante deja los bordes y las juntas a la vista para una inspección visual minuciosa. La fabricación precisa es esencial.
Corte y fresado CNC
La fabricación controlada por computadora garantiza:
- Dimensiones uniformes: Cada panel se corta exactamente según las especificaciones.
- Bordes limpios: Sin astillas ni rugosidades en las superficies visibles.
- Remates precisos: Las juntas de sombra mantienen un ancho uniforme.
- Formas complejas: Esquinas curvas o angulares fabricadas con precisión.
Acabado de bordes
Los bordes visibles de los paneles en detalles flotantes requieren especial atención:
- Los bordes mecanizados pueden dejarse limpios si la construcción del panel es uniforme.
- Se pueden especificar bordes pintados donde el núcleo de aluminio sin tratar sería visible.
- El sellado de bordes protege contra la entrada de humedad y prolonga la vida útil del panel.
Control de calidad
Los fabricantes de renombre mantienen tolerancias estrictas:
- Dimensiones del panel: ±1,5 mm (típicas).
- Planitud: Cumple o supera los estándares de la industria.
- Uniformidad de color: Dentro del mismo lote, verificada bajo iluminación estándar.
Mejores prácticas de instalación
La instalación en obra determina si se cumple la intención del diseño.
Secuencia
Una secuencia de instalación adecuada previene daños y garantiza la alineación:
1. Instalación de la subestructura: Soportes y rieles instalados, alineados y nivelados.
2. Impermeabilización: Membrana y tapajuntas instalados en la unión del techo.
3. Instalación de paneles verticales: Comenzando desde las esquinas y avanzando hacia afuera.
4. Instalación de la junta de sombra: Componentes de la junta de sombra fijados, asegurando una profundidad uniforme.
5. Instalación del remate: Elementos horizontales completados, con solapamiento y drenaje adecuados.
6. Sellado: Juntas y penetraciones selladas con materiales compatibles.
Técnicas de alineación
Para lograr una uniformidad perfecta en la junta de sombra se requiere:
- Niveles láser para la alineación vertical y horizontal.
- Bloques espaciadores durante la instalación para mantener un ancho de junta uniforme.
- Verificación secuencial en cada etapa antes de continuar.
Compensación de la dilatación térmica
Los detalles flotantes deben moverse sin atascarse:
- Las conexiones ranuradas permiten que los paneles se expandan y contraigan.
- Juntas de dilatación incorporadas a intervalos (normalmente de 5 a 6 metros).
- Juntas deslizantes dentro de las juntas de sombra para acomodar la dilatación diferencial.
Impermeabilización del detalle flotante
La unión entre los elementos verticales: el revestimiento y el techo se encuentran entre los puntos más vulnerables de cualquier edificio. El detalle flotante, con su espacio intencional, requiere una impermeabilización meticulosa.
Principios
- Drenaje sobre sellado: Diseñar para que el agua drene libremente en lugar de depender únicamente de los selladores.
- Múltiples líneas de defensa: Barrera principal contra la intemperie detrás de la fachada, protección secundaria en las juntas.
- Consideración de la ventilación: Equilibrar la protección contra la intemperie con la necesidad de ventilación en la cavidad.
Detalles críticos
En la base del espacio de sombra
- El sellado continuo dirige el agua hacia afuera.
- El borde de goteo evita que el agua se filtre hacia la pared.
- Orificios de drenaje a intervalos para que escape la humedad atrapada.
En las juntas de los paneles
- Sellado solo donde sea absolutamente necesario.
- Varilla de respaldo detrás del sellador para una forma adecuada.
- Selladores compatibles (silicona de curado neutro para paneles compuestos de aluminio).
En las esquinas
- Paneles a inglete para esquinas exteriores definidas
- Detalles de esquina reforzados para mantener la geometría
- Sellador en las juntas de esquina con acabado texturizado
Casos prácticos: Cornisa flotante en la práctica
Edificio de oficinas comerciales, contexto urbano
Un edificio de oficinas de cinco plantas requería un detalle superior distintivo sin aumentar la altura más allá de las restricciones urbanísticas. Los diseñadores especificaron una junta de sombra de 75 mm entre la parte superior del revestimiento de ACP gris carbón y un remate de parapeto revestido de ACP a juego. La profunda línea de sombra confiere al edificio una silueta distintiva visible desde la autopista adyacente, mientras que la paleta de materiales uniforme mantiene una elegante sencillez.
Proyecto residencial costero
Una vivienda frente al mar necesitaba un detalle de parapeto resistente a la corrosión que pudiera soportar la brisa marina, a la vez que luciera ligero y contemporáneo. La subestructura de acero inoxidable soportaba paneles de ACP recubiertos de PVDF con una junta de sombra de 50 mm. Todas las fijaciones eran de acero inoxidable de grado 316 y los bordes se sellaron con un sellador de grado marino. Tres años después de la instalación, el detalle flotante se mantiene impecable y sin corrosión visible.
Renovación de instalaciones educativas
Un edificio escolar anticuado de la década de 1970 se modernizó con revestimiento de paneles compuestos de aluminio (ACP). El nuevo parapeto incorpora una junta de sombra de 40 mm con un perfil de aluminio en el característico azul de la escuela. El color del perfil aporta un sutil elemento de identidad visual, mientras que el detalle flotante moderniza la apariencia del edificio.
Errores comunes y cómo evitarlos
Incluso los instaladores experimentados pueden encontrar dificultades con los detalles flotantes.
Error | Consecuencia | Prevención |
Margen de movimiento térmico insuficiente | Pandeo, falla del sellador, tensión en el panel | Calcular el movimiento, diseñar conexiones ranuradas, instalar juntas de expansión |
Drenaje insuficiente | Acumulación de agua, corrosión, manchas | Incluir drenajes, inclinar las superficies horizontales, evitar represas |
Alineación deficiente del borde | Conicidad visible, línea de sombra irregular | Usar niveles láser, instalar espaciadores, verificar la alineación antes de la fijación final |
Materiales incompatibles | Corrosión galvánica, falla del sellador | Combinar familias de materiales, usar aislamiento donde se unen metales diferentes |
Ignorar las cargas de viento en el borde del techo | Falla del panel, riesgo para la seguridad | Diseñar para la máxima fuerza de elevación del viento, verificar las fijaciones |
Fijaciones visibles | Estética comprometida | Especificar sistemas de fijación ocultos, planificar las ubicaciones de fijación antes de la fabricación |
Consideraciones de mantenimiento
Los detalles de cornisa flotante requieren inspección y mantenimiento periódicos:
- Inspección anual: Verificar los selladores, las fijaciones y el estado de los paneles.
- Limpieza: Eliminar la sal, los contaminantes y el crecimiento biológico.
- Renovación del sellador: Reemplazar los selladores deteriorados antes de que se produzcan filtraciones de agua.
- Verificación del drenaje: Asegurar que los desagües y las vías de drenaje permanezcan despejadas.
Conclusión: El detalle que define el edificio
El detalle de cornisa flotante o parapeto representa la ambición arquitectónica materializada mediante la precisión técnica. Al crear una separación deliberada entre el revestimiento vertical y el borde del tejado, los diseñadores logran una ligereza y claridad que distinguen a los edificios excepcionales de los simplemente adecuados.
El éxito depende de:
- Un diseño bien pensado que equilibre la sombra con la escala y el contexto del edificio.
- La selección de materiales adecuados a la exposición y las exigencias estructurales.
- Una fabricación precisa que garantice bordes limpios y dimensiones uniformes.
- Una instalación meticulosa que materialice la intención del diseño en obra.
- Un sistema de impermeabilización robusto que proteja el edificio sin comprometer su estética.
