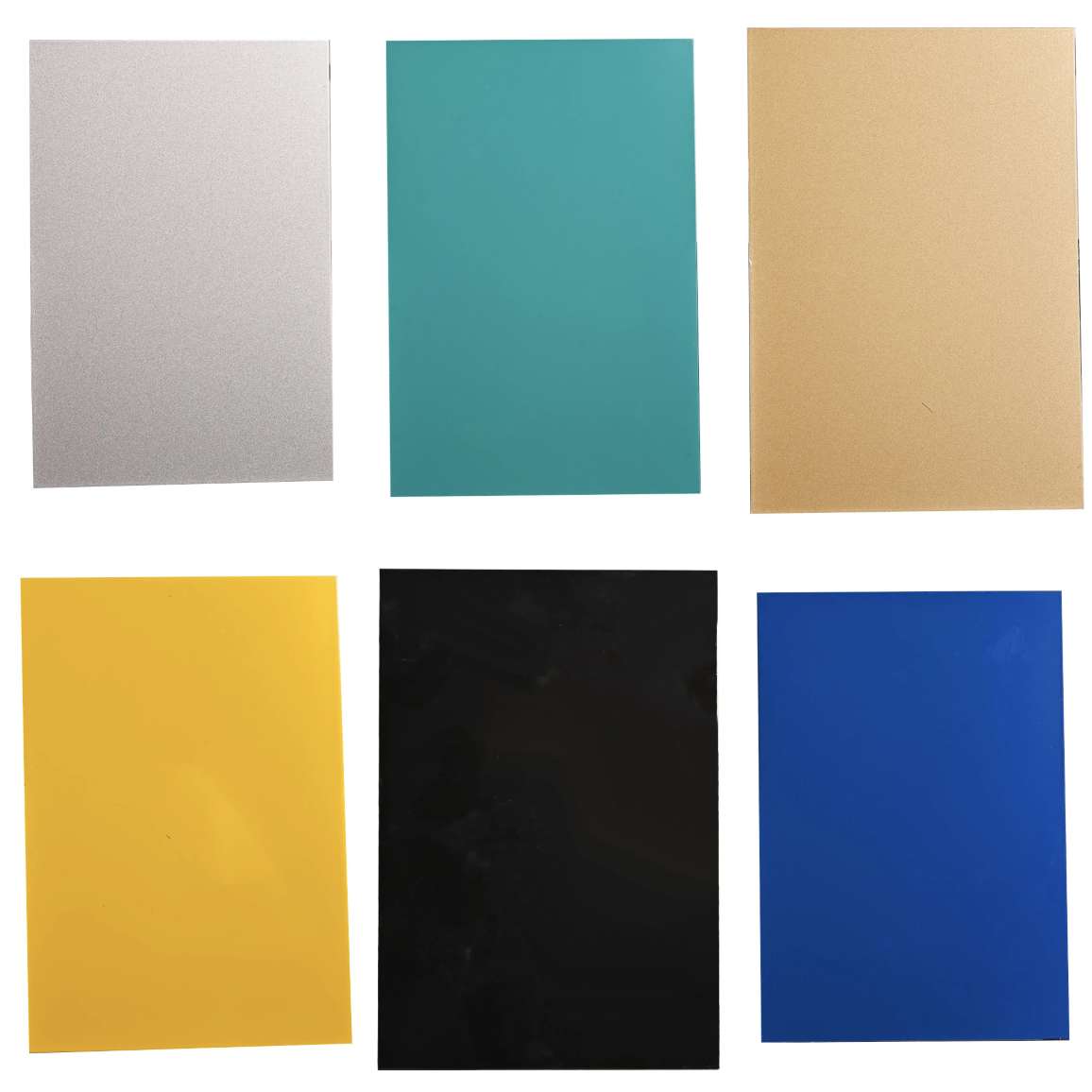

Cómo verificar el espesor de la lámina de aluminio en sus paneles compuestos de aluminio entregados
Cómo verificar el espesor de la lámina de aluminio en sus paneles compuestos de aluminio entregados
Usted especificó láminas de aluminio de 0,50 mm. Pagó por láminas de aluminio de 0,50 mm. El certificado del proveedor indica láminas de aluminio de 0,50 mm. Pero, ¿qué llegó realmente a su obra?
El espesor de las láminas de aluminio es una de las especificaciones más críticas —y más frecuentemente manipuladas— en la fabricación de paneles compuestos de aluminio (ACP). Las láminas más delgadas implican un menor costo de material para el proveedor, pero también una menor resistencia al impacto, una menor capacidad de carga de viento y un mayor riesgo de deformación y corrosión del panel.
Para los profesionales de compras, verificar el espesor de la lámina de aluminio es fundamental. Se trata de un control de calidad esencial que protege su proyecto de incumplimientos de las especificaciones. Esta guía explica cómo realizar esta verificación con precisión, qué herramientas utilizar y qué tolerancias aplicar.
Por qué es importante el espesor de la lámina de aluminio
Las láminas de aluminio no son solo superficies decorativas. Proporcionan la resistencia estructural del panel compuesto.
Espesor de la capa superficial | Aplicaciones típicas | Características de rendimiento |
0,50 mm (0,020")* | Fachadas exteriores de alta gama, edificios de gran altura, zonas de huracanes | Máxima resistencia al impacto; excelente planitud; óptimo rendimiento ante cargas de viento |
0,40 mm (0,016") | Fachadas exteriores estándar, edificios de altura media | Buen rendimiento para la mayoría de las aplicaciones |
0,30 mm (0,012") | Fachadas exteriores estándar, edificios de altura media | Adecuado para aplicaciones de baja demanda |
0,21 mm (0,008") | Mínimo para algunas normas de paneles compuestos de aluminio (ACP); solo para interiores | Durabilidad limitada; no recomendado para exteriores |
Menos de 0,21 mm | De calidad inferior; frecuente en paneles falsificados o de baja calidad | Inaceptable para cualquier aplicación arquitectónica |
Riesgo de láminas más delgadas: Un panel especificado con láminas de 0,50 mm pero entregado con láminas de 0,30 mm ha perdido el 40 % de su masa de aluminio. Será más propenso a abolladuras, deformaciones por viento y al agrietamiento por corrosión. En entornos costeros, las láminas más delgadas también implican menos material de sacrificio antes de que se produzca la perforación por corrosión.
Comprensión de las normas industriales sobre el espesor de la lámina
Las normas reconocidas para paneles compuestos de aluminio especifican los requisitos mínimos de espesor de la lámina.
Norma | Espesor mínimo de la lámina de aluminio | Contexto de aplicación |
GB/T 17748-2016 (China) | No especificado explícitamente, pero medido durante las pruebas | Paneles compuestos de aluminio (ACP) para fachadas de edificios |
ASTM B209 (EE. UU.) | Aleación 5052-H38 para letreros; el espesor varía según la aplicación | Señalización y paneles arquitectónicos |
Mejores prácticas de la industria | ≥0,21 mm para interiores; ≥0,40–0,50 mm para exteriores | Especificaciones generales de adquisición |
Nota importante: Muchas disputas en las adquisiciones surgen porque la orden de compra especifica "ACP de 4 mm" sin especificar el espesor de cada capa. Un panel de 4 mm puede tener capas de 0,50 mm (núcleo de 3,00 mm) o de 0,30 mm (núcleo de 3,40 mm). Siempre especifique el espesor de cada capa por separado.
Herramientas para medir el espesor de la lámina de aluminio
1. Calibrador digital (para bordes cortados)
Ideal para: medir el espesor de la lámina en los bordes del panel (medición destructiva o con acceso al borde)
Especificaciones requeridas:
- Resolución: 0,01 mm (0,0005")
- Precisión: ±0,02 mm
- Profundidad de las mordazas: Mínimo 40 mm para alcanzar zonas sin dañar los bordes
Procedimiento:
1. Asegúrese de que el calibrador esté a cero antes de usarlo.
2. Mida en el borde cortado del panel.
3. Sujete únicamente la lámina de aluminio (no el núcleo) entre las mordazas del calibrador.
4. Tome medidas en varios puntos a lo largo de cada borde.
Limitación: No permite medir las zonas interiores del panel sin cortarlo.
2. Medidor de espesor ultrasónico (no destructivo)
Ideal para: medir el espesor de la lámina en cualquier punto del panel sin dañarlo
Espesor de piel especificado | Mínimo aceptable | Máximo aceptable | Variación dentro del panel |
0,50 mm | 0,48 mm | 0,52 mm | ≤0,05 mm |
0,40 mm | 0,38 mm | 0,42 mm | ≤0,05 mm |
0,30 mm | 0,28 mm | 0,32 mm | ≤0,04 mm |
0,21 mm | 0,20 mm | 0,22 mm | ≤0,03 mm |
Para cada medición, registre:
- Número de identificación del panel (ID del paquete y posición)
- Ubicación de la medición (esquina 1, esquina 2, centro, etc.)
- Valor de la medición (con una precisión de 0,01 mm)
- Instrumento utilizado y estado de calibración
- Nombre del inspector y fecha
Fotografía del proceso de medición con la lectura del calibrador visible junto al panel y su etiqueta de identificación.
Problemas comunes y cómo solucionarlos
Problema 1: Mediciones inconsistentes
Posibles causas:
- Calibrador sin calibrar
- Medición del material del núcleo en lugar de la lámina de aluminio
- Residuos de adhesivo en el borde de la lámina
- Rebabas o deformación en el borde de corte
Solución: Limpie el borde minuciosamente. Use una lupa para confirmar que está sujetando solo el aluminio. Tome varias lecturas en posiciones ligeramente diferentes y calcule el promedio.
Problema 2: El medidor ultrasónico mide el espesor del núcleo en lugar del de la capa superficial.
Posibles causas:
- Frecuencia del medidor demasiado baja (penetra en el núcleo).
- Medidor no calibrado para la medición de capas delgadas.
- Acoplamiento acústico deficiente.
Solución: Utilice un transductor de mayor frecuencia (15-20 MHz) diseñado para materiales delgados. Aplique un acoplante adecuado. Verifique con un patrón de referencia conocido.
Problema 3: El proveedor impugna sus mediciones.
Solución:
1. Utilice un instrumento calibrado y certificado.
2. Siga un procedimiento documentado y reproducible.
3. Contrate a un laboratorio externo para que realice mediciones independientes.
4. Consulte los criterios de aceptación en su contrato de compra.
5. Si la disputa persiste, siga el procedimiento de doble muestreo y repetición de pruebas descrito en las normas del sector: tome el doble del tamaño de la muestra original y vuelva a realizar la prueba; si persisten las fallas, se rechaza el lote.
Qué hacer si el espesor de la lámina está por debajo de las especificaciones
Si su verificación revela que el espesor de la lámina de aluminio no cumple con el mínimo especificado:
Desviación | Gravedad | Acción recomendada |
Menor (<0,02 mm por debajo del mínimo, paneles aislados) | Baja | Documentar; notificar al proveedor; negociar un ajuste de precio; aceptar con una exención por escrito |
Moderado (0,02–0,05 mm por debajo del mínimo, varios paneles) | Moderado | Rechazar los paneles afectados; exigir su reemplazo a cargo del proveedor |
Grave (>0,05 mm por debajo del mínimo, generalizado) | Crítico | Rechazar todo el envío; exigir el reembolso total o el reemplazo; considerar la exclusión del proveedor de la lista |
Sistemático (todos los paneles con un espesor inferior al especificado) | Crítico | Rechazar todo el envío; el proveedor ha reducido deliberadamente las especificaciones |
No aceptar paneles con un espesor inferior al especificado para aplicaciones exteriores, edificios de gran altura o entornos costeros donde las cargas de viento y la resistencia a la corrosión son críticas.
Incorporación de la verificación del espesor del revestimiento en su proceso de adquisición
Antes de realizar el pedido
- Especifique explícitamente el espesor de la lámina en su orden de compra: "Espesor mínimo de la lámina de aluminio: 0,50 mm por lámina, superior e inferior".
- Consulte las normas del sector (p. ej., ASTM B209 para tolerancias de láminas de aluminio).
- Solicite certificados de fábrica que indiquen la aleación de aluminio y el espesor del lote específico.
- Incluya los criterios de aceptación y los derechos de rechazo en el contrato.
Durante la producción
- Solicite muestras de preproducción (mínimo 5 paneles) para verificar el espesor.
- Realice una inspección en proceso por parte de terceros, incluyendo controles aleatorios de espesor durante el corte y la laminación.
Antes del envío
- Contrate a un inspector externo para verificar el espesor de la lámina en paneles terminados seleccionados al azar antes del embalaje.
- Solicite un informe de espesor específico del lote con mediciones de al menos 10 paneles.
En la entrega
- Realice una inspección de entrada antes de firmar el recibo de entrega.
- Rechace los envíos en los que más del 5 % de los paneles medidos presenten un espesor inferior a la tolerancia mínima.
- Documente todos los rechazos con fotografías y registros de medición.
Señales de alerta que indican que el espesor de la lámina podría estar por debajo de las especificaciones
Señal de alerta | ¿Por qué es importante? |
El proveedor no puede proporcionar certificados de fábrica para la bobina de aluminio | No hay trazabilidad; podría estar utilizando aluminio no estándar o de desecho |
El precio es significativamente inferior al de la competencia | Es probable que el ahorro de costes provenga de láminas más delgadas o de una aleación de menor calidad |
El espesor total del panel es correcto, pero el panel se siente ligero | Un menor peso suele indicar láminas más delgadas |
El proveedor se niega a proporcionar muestras de preproducción | Podría estar ocultando problemas de calidad, incluyendo variaciones en el espesor |
El certificado de análisis muestra valores "típicos", no específicos del lote | No hay garantía de que su envío cumpla con el espesor declarado |
Conclusión: Verifique antes de instalar
El espesor del revestimiento de aluminio no es un detalle que deba tomarse a la ligera. Es una especificación medible y verificable que impacta directamente en el rendimiento estructural, la resistencia al impacto y la durabilidad de su fachada.
Para los profesionales de compras, el mensaje es claro: especifique el espesor del revestimiento explícitamente, exija documentación trazable y verifique cada envío utilizando instrumentos calibrados y un plan de muestreo documentado. El costo de la verificación (unas pocas horas de trabajo del inspector y un medidor ultrasónico o calibrador de $200 a $500) es insignificante en comparación con el costo de una fachada que se abolla, deforma o falla bajo carga de viento porque el aluminio era más delgado de lo especificado.
Ante la duda, mida. Si las mediciones están por debajo de la tolerancia, rechace. Su proyecto —y su reputación— dependen de ello.
