Cómo integrar la iluminación LED a la perfección en un sistema de fachada ACP
Cómo integrar la iluminación LED a la perfección en un sistema de fachada de paneles compuestos de aluminio (ACP)
En la arquitectura contemporánea, la fachada de un edificio ya no es una simple cubierta estática. Ha evolucionado hasta convertirse en una interfaz dinámica capaz de comunicar, proyectar una imagen de marca y expresarse artísticamente. En el centro de esta transformación se encuentra la combinación de dos tecnologías versátiles: los paneles compuestos de aluminio (ACP) y la iluminación LED.
Cuando se ejecutan correctamente, las fachadas de ACP con iluminación LED integrada transforman los edificios en referentes arquitectónicos. De día, el ACP ofrece una estética limpia y moderna. De noche, el edificio se convierte en un lienzo de luz que cambia de color, revela patrones e interactúa con el público. Sin embargo, lograr esta integración perfecta requiere una planificación meticulosa, precisión técnica y un profundo conocimiento de cómo interactúan estos materiales.
Este artículo ofrece una guía técnica completa para integrar la iluminación LED en sistemas de fachada de ACP, garantizando que sus diseños iluminados sean visualmente impactantes, duraderos y de fácil mantenimiento.

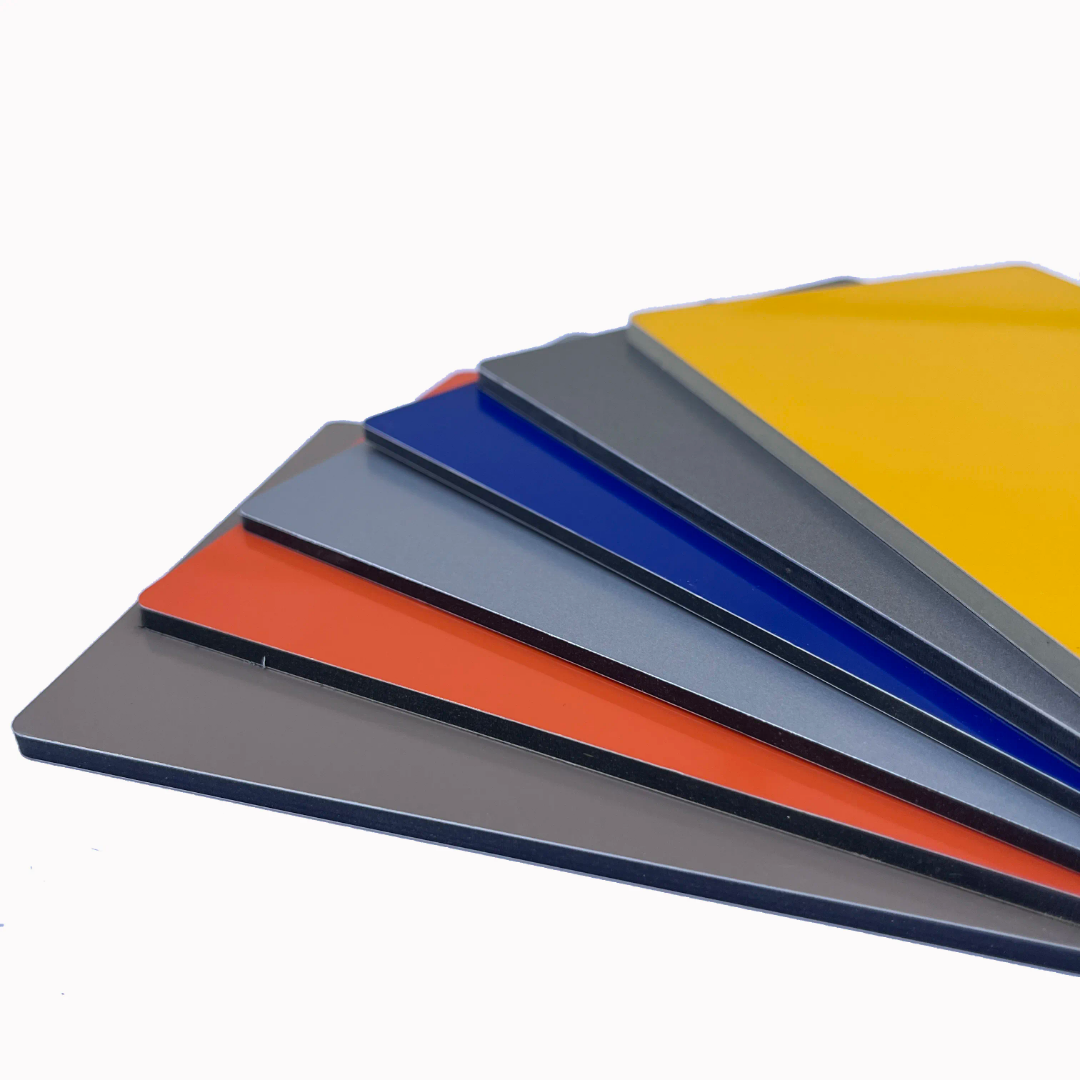

Por qué el ACP es el sustrato ideal para la integración de LED
Los paneles compuestos de aluminio poseen características específicas que los hacen excepcionalmente adecuados para la integración de iluminación.
- Resistencia y ligereza: La construcción tipo sándwich del panel compuesto de aluminio (ACP) crea una alta relación resistencia-peso, lo que permite que las fachadas soporten sistemas de iluminación integrados sin una carga estructural excesiva.
- Flexibilidad de fabricación: El ACP se puede cortar, fresar y plegar con precisión, lo que permite crear huecos, canales y puntos de montaje que se adaptan perfectamente a los perfiles LED.
- Superficie lisa: El acabado uniforme proporciona un excelente fondo tanto para la iluminación directa como indirecta, asegurando que la luz se refleje de manera uniforme sin distorsión de la superficie.
- Resistencia a la intemperie: El ACP con revestimiento de PVDF de alta calidad resiste la degradación por rayos UV y la corrosión, protegiendo la infraestructura de iluminación subyacente de los daños ambientales.
- Gestión térmica: La conductividad térmica natural del aluminio ayuda a disipar el calor generado por los sistemas LED, lo que puede prolongar la vida útil de las luminarias si se diseñan correctamente.
Comprensión de los requisitos técnicos
Antes de comenzar el diseño, se deben abordar varios aspectos técnicos fundamentales.
Planificación eléctrica
La integración de LED requiere una coordinación temprana con los ingenieros eléctricos. Consideraciones clave:
- Requisitos de potencia: Cálculo de la carga total para tiras, módulos o píxeles LED.
- Ubicación de los controladores: Colocar los controladores y las fuentes de alimentación en posiciones accesibles pero protegidas de la intemperie.
- Gestión de la caída de tensión: Planificar el tendido de cables para mantener una iluminación uniforme en fachadas largas.
- Sistemas de control: Determinar cómo se controlará la iluminación (DMX, DALI, inalámbrico) y dónde se ubicarán los controladores.
Protección contra la intemperie
Las instalaciones LED exteriores están expuestas a la lluvia, la humedad, temperaturas extremas y la radiación UV. Todos los componentes de iluminación deben contar con la clasificación de protección IP adecuada, generalmente IP65 o superior para ubicaciones expuestas. Las entradas de cables a los paneles deben estar selladas para evitar que la humedad penetre en la estructura de la fachada.
Acceso para mantenimiento
Los LED tienen una larga vida útil, pero no son indestructibles. Los controladores fallan, los píxeles individuales se estropean y los sistemas de control requieren actualizaciones. El diseño debe incorporar medidas de acceso:
- Paneles abatibles que oculten los controladores
- Secciones desmontables que permitan el reemplazo de las luminarias
- Rutas de cableado que permitan el reenvío sin desmontar la fachada
Estrategias de diseño para una integración LED perfecta
La clave de una integración excelente es que la iluminación parezca surgir de la propia arquitectura, no de las luminarias instaladas. A continuación, se presentan estrategias probadas para lograr este efecto.
1. Sistemas de paneles retroiluminados
Uno de los efectos más impactantes se consigue iluminando los paneles de ACP desde atrás, creando un brillo suave y difuso que revela la forma y el color del panel.
Enfoque técnico:
- Montar los LED en la estructura del edificio o en un marco secundario detrás de paneles de ACP translúcidos o perforados.
- Mantener una distancia constante entre los LED y la cara posterior del panel para una iluminación uniforme.
- Especificar difusores para eliminar los puntos brillantes (puntos LED individuales visibles).
- Sellar los bordes del panel para evitar fugas de luz no deseadas.
Aplicaciones: Paredes decorativas de marca, marquesinas de entrada, pantallas de identidad corporativa.
2. Iluminación lineal empotrada
Las tiras LED lineales integradas en las juntas de los paneles o en canales especialmente diseñados crean líneas de luz definidas que realzan la geometría arquitectónica.
Enfoque técnico:
- Diseñar las uniones de los paneles con rebajes o canales integrados que alojen los perfiles LED.
- Utilizar canales de aluminio extruido con lentes difusoras para una distribución uniforme de la luz.
- Ocultar el cableado dentro de la subestructura de la fachada.
- Asegurar que los canales permitan el reemplazo de los LED sin necesidad de desmontar los paneles.
Aplicaciones: Resaltar las líneas verticales u horizontales del edificio, definir bordes y crear patrones rítmicos.
3. Aletas y proyecciones iluminadas
Las aletas verticales u horizontales revestidas con paneles compuestos de aluminio (ACP) pueden incorporar iluminación LED oculta, creando elementos luminosos tridimensionales.
Enfoque técnico:
- Fabricar letras o formas acrílicas con bordes cortados con precisión.
- Instalar LEDs que se proyecten hacia el borde acrílico, creando iluminación dentro del material.
- Montar el elemento acrílico contra el fondo de ACP o ligeramente desplazado de él.
- Asegurar el sellado hermético en todas las perforaciones.
Aplicaciones: Señalización principal de edificios, logotipos tridimensionales, identificadores de elementos.
Fabricación de precisión: La clave para una integración perfecta.
Lograr una integración perfecta depende en gran medida de la precisión de la fabricación.
Corte y fresado CNC.
La integración moderna de ACP se basa en el mecanizado CNC para crear:
- Recortes precisos para luminarias empotradas.
- Canales para iluminación lineal.
- Puntos de montaje para soportes y abrazaderas.
- Patrones de perforación que coinciden con el diseño previsto.
La precisión del CNC garantiza que los componentes de iluminación encajen exactamente como se espera, eliminando huecos o desalineaciones antiestéticas que comprometen la apariencia de una integración perfecta.
Aberturas reforzadas.
Cualquier perforación o recorte en un panel de ACP crea un punto débil potencial. Para las aberturas que alojan las luminarias, el refuerzo es esencial:
- Anillos o collares de soporte adheridos detrás del panel restauran la integridad estructural.
- Las luminarias que soportan carga deben transferir el peso a la subestructura, no a la superficie del panel.
- Se debe mantener la capacidad de acomodación de la dilatación térmica a pesar del refuerzo.
Control de calidad
La uniformidad del brillo y la coincidencia de color entre los paneles se vuelven aún más críticas cuando se utiliza iluminación. La iluminación exagera incluso las variaciones de color más pequeñas. Los fabricantes de renombre mantienen un estricto control de calidad:
- La desviación del brillo dentro del mismo lote suele ser ≤5 %.
- Coincidencia de color precisa según los estándares especificados.
- Grosor uniforme del panel para una difusión de luz homogénea.
Mejores prácticas de instalación
Una instalación adecuada determina si una fachada LED integrada funciona según lo previsto durante su vida útil.
Preparación de la subestructura
La subestructura debe albergar tanto el montaje de los paneles como la infraestructura de iluminación:
- Deje espacio para el cableado dentro del sistema de marcos.
- Proporcione puntos de montaje para los controladores y drivers LED.
- Asegure el acceso a los componentes eléctricos sin necesidad de desmontar los paneles, siempre que sea posible.
- Coordine las perforaciones para el cableado con la estrategia de impermeabilización.
Gestión térmica
Los LED generan calor, y la construcción de aluminio de los paneles compuestos de aluminio (ACP) lo conduce. Considere:
- Rutas de disipación de calor alejadas de las uniones de los LED.
- Ventilación detrás de los paneles donde se utilice iluminación de alta potencia.
- Separación de los drivers que generan calor de los componentes sensibles al calor.
Gestión de cables
El cableado visible destruye la ilusión de una integración perfecta. Las mejores prácticas incluyen:
- Cableado oculto dentro de las cavidades de la subestructura
- Bandejas o conductos para cables exclusivos detrás de la fachada
- Bucles de servicio que permiten el reemplazo de componentes sin recableado
- Circuitos claramente etiquetados para facilitar el mantenimiento futuro
Pruebas previas al cerramiento
Antes de la instalación final del panel, pruebe todos los sistemas de iluminación:
- Verifique el funcionamiento de la fuente de alimentación y del controlador
- Compruebe la caída de tensión en tramos largos
- Confirme la programación del sistema de control
- Inspeccione la consistencia del color y los niveles de brillo
- Documente el cableado final para futuras consultas
Estudios de caso de integración exitosa
Hotel Crowne Plaza, Greater Noida
Uno de los primeros ejemplos de integración sofisticada de paneles compuestos de aluminio (ACP) y LED consistió en aletas verticales fabricadas con paneles compuestos de acero inoxidable en un complejo patrón de degradado. Los LED se ocultaron dentro de ranuras en forma de U creadas en la parte frontal de cada aleta, generando líneas iluminadas que resaltaban el ritmo de la fachada sin fuentes de luz visibles.
DLF Mall of India, Noida
Este proyecto demostró cómo la integración de la iluminación puede reforzar la imagen de marca. La paleta de colores del logotipo del centro comercial se plasmó en paneles de ACP iluminados por LED ocultos en canales de aluminio extruido especialmente diseñados. El tema cromático se extendió a las aletas tubulares de ACP en la entrada principal, con un recubrimiento de PVDF que garantizó una coincidencia de color precisa, algo que el recubrimiento en polvo no podía lograr.
Renovación del Teatro Sangam, Nueva Delhi
Un sistema de fachada de doble piel combinó vidrio con láminas de aluminio cortadas por CNC e iluminación LED integrada. El diseño permitió instalar y cambiar la señalización sin andamios ni interrupciones en la fachada; una pasarela detrás de la pantalla perforada facilita el acceso para el mantenimiento, preservando al mismo tiempo la estética exterior impecable.
Errores comunes que se deben evitar
Incluso los diseños mejor concebidos pueden fallar debido a descuidos comunes.
- Acceso inadecuado: Atrapar los controladores o drivers detrás de paneles fijos genera problemas de mantenimiento. Siempre proporcione acceso a los componentes con vida útil limitada.
- Ignorar la dilatación térmica: El panel compuesto de aluminio (ACP) se expande y contrae con la temperatura; los componentes de iluminación deben adaptarse a este movimiento sin sufrir tensiones ni atascos.
- Ignorar la caída de tensión: Las largas tiradas de LED sin el calibre de cable adecuado provocan una disminución visible del brillo a lo largo de la fachada.
- Ignorar el deslumbramiento: Las fuentes de luz sin protección, visibles desde puntos de vista públicos, generan deslumbramiento y disminuyen la calidad de la arquitectura iluminada.
- Selladores incompatibles: Los selladores que entran en contacto con el cableado o los componentes LED deben ser químicamente compatibles y curar sin generar vapores dañinos.
Planificación del mantenimiento
Una fachada LED integrada requiere mantenimiento continuo. Diseñe teniendo en cuenta estas realidades:
- Vida útil de los componentes: Los LED pueden durar más de 50 000 horas, pero los drivers suelen fallar antes. Planifique el reemplazo de los drivers cada 5-8 años.
- Requisitos de limpieza: Las superficies iluminadas muestran la suciedad con mayor claridad. Asegúrese de que el acceso para la limpieza no requiera equipo especializado.
- Estrategia de repuestos: Mantenga un inventario de componentes críticos, especialmente de los fabricados a medida.
- Documentación: Proporcione a los propietarios del edificio la documentación completa de la obra terminada, incluyendo diagramas de cableado, especificaciones de componentes y programas de mantenimiento.
El futuro: Fachadas inteligentes e interactivas
Con el avance de la tecnología, las fachadas integradas de paneles compuestos de aluminio (ACP) con iluminación LED se vuelven más inteligentes. Las tendencias emergentes incluyen:
- Integración de sensores: Fachadas que responden al tráfico peatonal, las condiciones climáticas o la hora del día.
- Pantallas basadas en datos: Edificios que muestran información en tiempo real (calidad del aire, cotizaciones bursátiles, publicaciones en redes sociales) en sus superficies.
- Integración fotovoltaica: Combinación de la generación de energía con iluminación dinámica para lograr fachadas con balance energético positivo.
- Interacción: Iluminación que responde al público y cambia con la interacción del usuario o mediante dispositivos móviles.
Conclusión
La integración perfecta de la iluminación LED en un sistema de fachada de ACP representa la convergencia de la ciencia de los materiales, el diseño arquitectónico y la tecnología de iluminación. Cuando se ejecuta con precisión, el resultado trasciende la mera iluminación: crea identidad, realza la marca y transforma los edificios en referentes arquitectónicos.
El éxito depende de:
- Colaboración temprana entre arquitecto, diseñador de iluminación, ingeniero de fachadas y fabricante de paneles compuestos de aluminio (ACP).
- Rigor técnico en la fabricación, impermeabilización y planificación de accesos.
- Materiales de calidad con un acabado uniforme y durabilidad comprobada.
- Un diseño bien pensado que oculta la tecnología y revela el arte.
