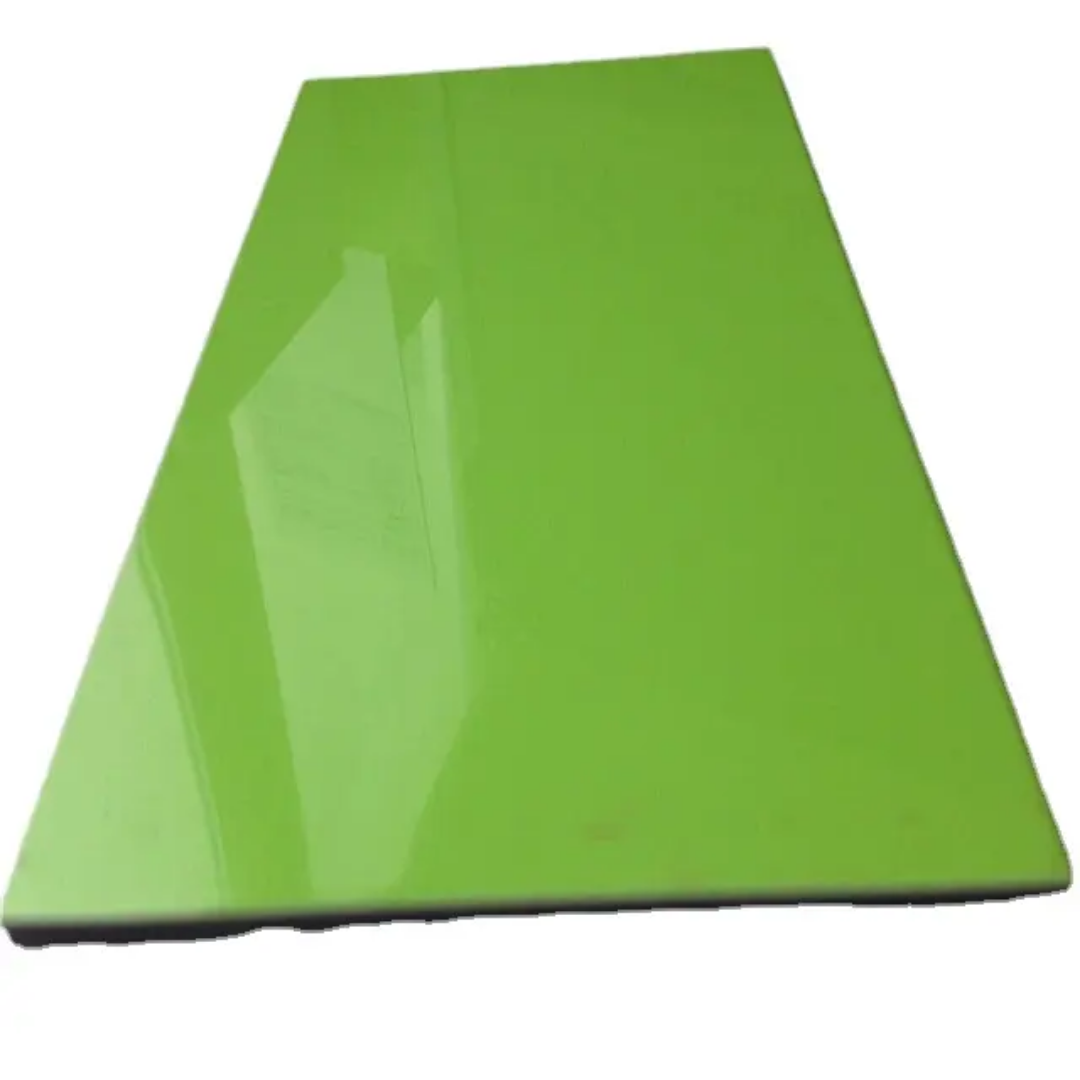

Cómo inspeccionar pedidos de ACP: Muestreo para detectar debilidad en laminación

Inspección de pedidos al por mayor de paneles compuestos de aluminio: planes de muestreo estadístico para la detección de debilidad en la laminación

Al realizar un pedido al por mayor de paneles compuestos de aluminio, no se adquiere un solo producto, sino una muestra representativa. Cada panel del envío constituye una muestra de un proceso de fabricación que puede presentar variaciones en la densidad del núcleo, la aplicación del adhesivo, la presión de laminación y la temperatura de curado. El reto para los profesionales de compras reside en determinar si el envío en su conjunto cumple con las especificaciones de calidad sin inspeccionar cada panel individualmente.

Aquí es donde los planes de muestreo estadístico se vuelven esenciales. Al inspeccionar un subconjunto de paneles determinado científicamente, se pueden tomar decisiones de aceptación o rechazo sobre todo el lote con niveles conocidos de confianza y riesgo. Esta guía proporciona un marco práctico para diseñar e implementar planes de muestreo específicamente dirigidos a detectar la debilidad en la laminación, el defecto más crítico y a menudo invisible en los paneles compuestos de aluminio.

1. Comprensión de la debilidad en la laminación en paneles compuestos de aluminio

La debilidad en la laminación se refiere a una unión inadecuada entre las láminas de aluminio y el material del núcleo. A diferencia de los defectos superficiales visibles, la debilidad en la laminación puede no ser evidente a simple vista. Se manifiesta posteriormente: durante la fabricación (agrietamiento en las líneas de pliegue), durante la instalación (delaminación por tensión de los sujetadores) o durante el servicio (ampollas por ciclos térmicos).

Las normas industriales identifican categorías de defectos críticos, mayores y menores para la inspección de calidad:

        La debilidad de la laminación se clasifica principalmente como defecto mayor, aunque la deslaminación completa se considera crítica. El objetivo de su plan de muestreo es detectar estos defectos con confianza estadística.

2. Fundamentos estadísticos: Límite de Calidad Aceptable (LCA) y estándares de muestreo

El marco internacionalmente reconocido para el muestreo de aceptación se basa en el Límite de Calidad Aceptable (LCA), el porcentaje máximo de unidades defectuosas que se puede considerar aceptable para una inspección determinada. El LCA no es un objetivo, sino un umbral. Si la tasa de defectos en el envío supera el LCA, el lote debe rechazarse.

Índices clave de AQL para la inspección de paneles compuestos de aluminio (ACP)

         Estos índices AQL se aplican mediante tablas de muestreo estandarizadas. Las normas más utilizadas son:

       3. Determinación del tamaño de la muestra: El sistema de códigos

El muestreo de aceptación utiliza un proceso de dos pasos para determinar cuántos paneles inspeccionar. Primero, determine el código de tamaño de muestra según el tamaño del lote y el nivel de inspección. Segundo, utilice ese código con el Nivel de Calidad Aceptable (AQL) elegido para determinar el tamaño de la muestra y los umbrales de aceptación/rechazo.

Paso 1: Tamaño del lote y nivel de inspección

        Los niveles de inspección son categorías que indican el alcance de la inspección según la importancia del producto y el historial de producción:

        Para la detección de debilidades en la laminación de paneles compuestos de aluminio (ACP), se recomienda el Nivel general II como predeterminado.

Paso 2: Letra del código del tamaño de la muestra

        Utilizando el tamaño del lote y el nivel de inspección seleccionado, consulte las tablas de muestreo estándar para encontrar la letra del código. Por ejemplo:

Para un envío de 500 paneles (lote de 281 a 500), se inspeccionarían 50 paneles. Si ningún panel falla la prueba de laminación, se acepta el lote. Si un panel falla, se rechaza el lote.

4. Estrategias de muestreo para la detección de defectos de laminación

Estrategia 1: Muestreo aleatorio en todo el lote

El método más sencillo consiste en seleccionar paneles al azar de todo el envío. Esto presupone que la calidad de laminación se distribuye uniformemente en todo el lote. Se puede utilizar un generador de números aleatorios o un muestreo sistemático por intervalos (por ejemplo, cada 10 paneles).

Estrategia 2: Muestreo estratificado por posición de producción

Los defectos de laminación pueden concentrarse al principio o al final de la producción, o en posiciones específicas dentro de la pila. El muestreo estratificado garantiza la representación de:

- La parte superior, media e inferior de las pilas de palés

- El principio, la mitad y el final de la producción (según el número de lote)

- Diferentes palés o cajas dentro del envío

Estrategia 3: Plan de doble muestreo

Si la primera muestra arroja resultados no concluyentes, un plan de doble muestreo permite tomar una segunda muestra, más pequeña, antes de tomar la decisión final. Esto puede reducir el esfuerzo de inspección manteniendo la precisión de la decisión.

Procedimiento de muestreo doble para laminación de ACP:

1. Primera muestra: Inspeccionar 20 paneles. Si no hay fallas, se aceptan. Si hay 2 o más fallas, se rechazan. Si hay 1 falla, se procede con la segunda muestra.

2. Segunda muestra: Inspeccionar 20 paneles adicionales. Si el total de fallas en ambas muestras es ≤2, se aceptan. Si es ≥3, se rechazan.

5. Métodos de inspección para la detección de debilidad en la laminación

Una vez seleccionadas las muestras, se requieren pruebas específicas para detectar la debilidad en la laminación.

Método 1: Prueba de resistencia al despegue (destructiva)

Este es el método de referencia para cuantificar la calidad de la laminación. Se corta una tira del panel, se sujeta la lámina de aluminio y se mide la fuerza necesaria para despegarla del núcleo. Criterios de aceptación:

        Consideraciones sobre el muestreo: Dado que esta prueba destruye el panel, debe realizarse en un número limitado de muestras. Para un AQL del 0,65 % con un tamaño de muestra de 50, se podría realizar una prueba destructiva en 5 paneles y una prueba no destructiva en los 45 restantes.

Método 2: Prueba de percusión (no destructiva)

Utilizando un martillo pequeño o el mango de un destornillador, golpee la superficie del panel a intervalos regulares. Un sonido sólido y resonante indica una buena integridad del núcleo. Un sonido sordo, hueco o sordo indica delaminación o un vacío en el núcleo. Este método no es destructivo y puede aplicarse a todos los paneles muestreados.

La investigación sobre los mecanismos de falla de los laminados compuestos ha establecido firmas de frecuencia acústica para diferentes modos de daño:

        En las pruebas de percusión en campo, el oído humano puede detectar que los componentes de baja frecuencia de la delaminación (210–320 kHz) se manifiestan como un sonido sordo y no resonante.

Método 3: Inspección visual de bordes

Examine los bordes cortados de los paneles de muestra (si están disponibles) para detectar:

- Huecos o huecos visibles entre la lámina de aluminio y el núcleo

- Partículas sin fundir o contaminación en el núcleo

- Densidad del núcleo inconsistente o variación de color

Método 4: Opciones de ensayos no destructivos (END)

Para envíos de alto valor o cuando se sospeche debilidad en la laminación, considere métodos avanzados de END:

        6. Consideraciones para pedidos multiproducto

Cuando un pedido a granel contiene varios tipos de paneles (con diferentes colores, espesores o materiales de núcleo), el plan de muestreo debe tener en cuenta cada producto. Se recomienda tratar cada variante de producto como un lote independiente para fines de muestreo.

Procedimiento para pedidos de múltiples productos:

1. Calcular la cantidad total del pedido para todas las variantes.

2. Determinar el tamaño de muestra objetivo general en función de la cantidad total.

3. Asignar tamaños de muestra a cada variante proporcionalmente, utilizando tamaños de muestra estándar de las tablas AQL (no fracciones arbitrarias).

4. Asegurarse de que la suma de los tamaños de muestra de las variantes se aproxime al tamaño de muestra objetivo general.

Ejemplo: Pedido de 2000 paneles en total (500 blancos, 800 plateados, 700 bronceados).

- Cantidad total = 2000 → tamaño de muestra objetivo general = 125 (Código K, Nivel II)

- Blanco (500 unidades) → muestra 32 (Código G)

- Plateado (800 unidades) → muestra 50 (Código I)

- Bronce (700 unidades) → muestra 50 (Código I)

- Muestra total = 132 (ligeramente superior a 125, aceptable).

7. Documentación y criterios de decisión

Para cada inspección: Mantenga los siguientes registros:

       Reglas de decisión:

- Cualquier defecto crítico → rechazar el lote completo de inmediato

- Número de defectos mayores que supere el umbral AQL → rechazar el lote

- Número de defectos menores que supere el umbral AQL → rechazar o aceptar con condiciones

8. Conclusión

Los planes de muestreo estadístico proporcionan un método científicamente válido para detectar debilidades en la laminación en pedidos de paneles compuestos de aluminio (ACP) a granel sin necesidad de inspeccionar cada panel. Al definir los umbrales AQL, seleccionar los niveles de inspección adecuados y aplicar tablas de muestreo estandarizadas (ANSI/ASQ Z1.4 o ISO 2859-1), los profesionales de compras pueden tomar decisiones de aceptación/rechazo con niveles conocidos de confianza y riesgo.

La clave para un muestreo exitoso reside en adaptar el método de inspección al tipo de defecto. Las pruebas de percusión y la inspección de bordes se pueden aplicar a todos los paneles muestreados de forma no destructiva. Las pruebas de resistencia al despegue, si bien son destructivas, proporcionan evidencia cuantitativa de la calidad de la laminación en un subconjunto de muestras. Para envíos de alto valor, los métodos avanzados de ensayos no destructivos (END), como la termografía activa o el escaneo ultrasónico C, ofrecen una garantía adicional.

La documentación es esencial. Registre cada resultado de prueba, mantenga la cadena de custodia de las muestras y tome decisiones de aceptación/rechazo basadas en umbrales AQL predeterminados. Si se detecta debilidad en la laminación, rechace el lote antes de que comience la fabricación; el costo de detectar el defecto a tiempo es mucho menor que el costo de una falla en campo.
