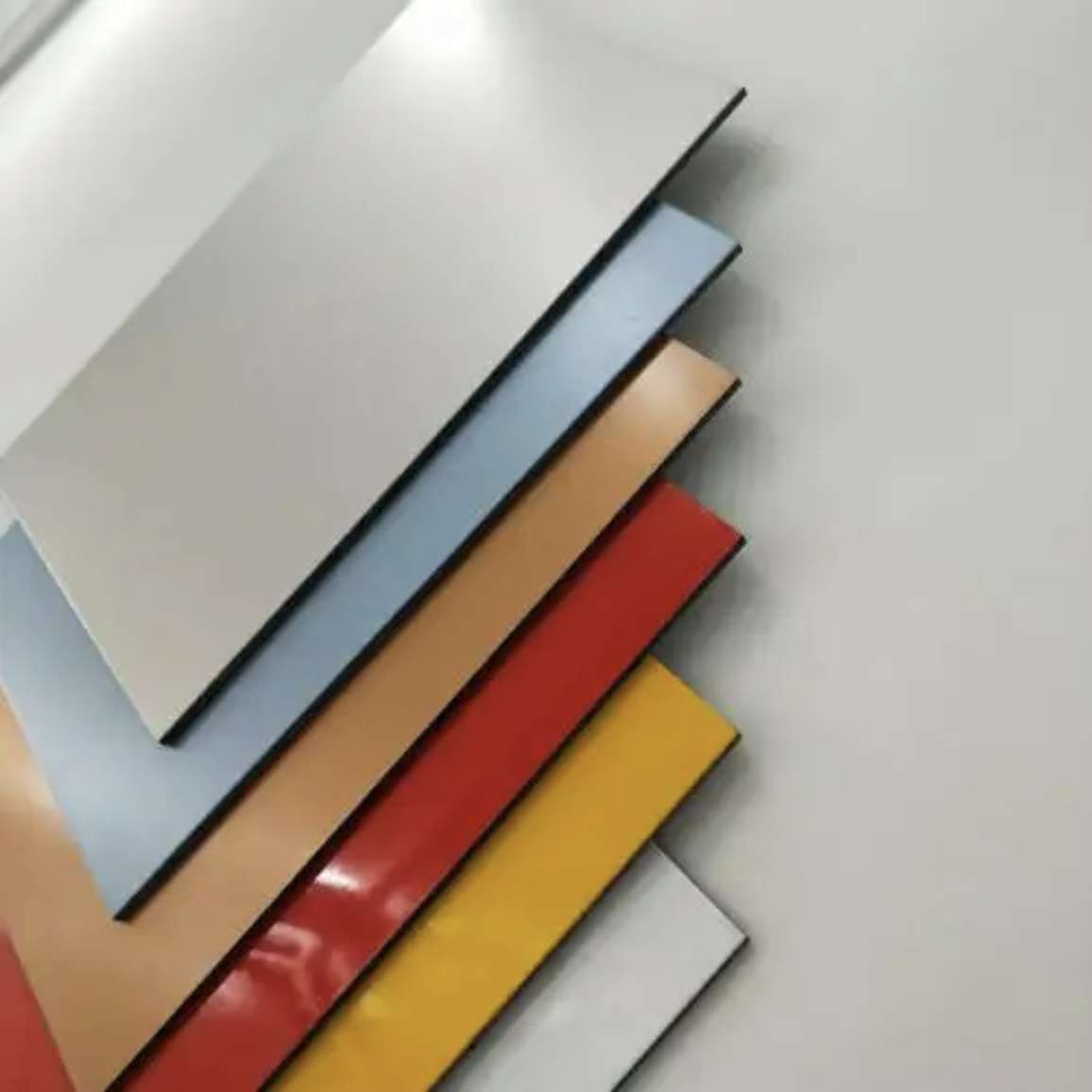

Cómo asegurar un espesor de núcleo uniforme en paneles compuestos de aluminio

Para los profesionales de compras y los contratistas de fachadas, la uniformidad lo es todo. Cuando usted especifica un panel compuesto de aluminio (ACP) con un espesor determinado —ya sea de 3 mm, 4 mm o 6 mm—, espera que cada panel del envío cumpla con esa dimensión dentro de un margen de tolerancia estrecho. Lamentablemente, la variación en el espesor del núcleo es un problema de calidad común y a menudo pasado por alto, que puede causar inconvenientes significativos durante la instalación y comprometer el rendimiento a largo plazo de la fachada.

La variación en el espesor del núcleo se refiere a la falta de uniformidad en el grosor de la capa intermedia (el núcleo) situada entre las dos láminas de aluminio. Esta variación puede presentarse dentro de un mismo panel, entre paneles de un mismo lote o entre diferentes lotes de un mismo envío.

Esta guía explica por qué se produce la variación en el espesor del núcleo, cómo afecta a su proyecto, qué tolerancias se consideran aceptables y cómo los profesionales de compras pueden asegurar que su pedido de paneles compuestos de aluminio llegue con un espesor de núcleo uniforme y conforme a las especificaciones.

¿Qué es la variación en el espesor del núcleo?

Un panel compuesto de aluminio consta de tres capas:

- Lámina superior de aluminio (típicamente de 0,15 mm a 0,50 mm)

- Material del núcleo (polietileno, mineral ignífugo o mineral no combustible A2)

- Lámina inferior de aluminio (típicamente de 0,15 mm a 0,50 mm)

El espesor total del panel es la suma de estas tres capas. Sin embargo, cuando nos referimos a la «variación en el espesor del núcleo», aludimos a las inconsistencias dentro de la propia capa del núcleo, y no simplemente al espesor total del panel.

Por ejemplo, un panel de 4 mm especificado, con láminas de 0,50 mm, debería tener un espesor de núcleo de aproximadamente 3,00 mm (4,00 mm de total menos 0,50 mm de la lámina superior menos 0,50 mm de la lámina inferior). La variación en el espesor del núcleo se produce cuando este mide 2,80 mm en algunas zonas y 3,20 mm en otras.

¿Por qué es importante la variación en el espesor del núcleo?

El espesor del núcleo no es una mera especificación dimensional; afecta directamente a los siguientes aspectos:

        Causas fundamentales de la variación del espesor del núcleo

Para prevenir la variación del espesor del núcleo, los profesionales de compras deben comprender por qué ocurre.

1. Presión de laminado inconsistente

Durante la fabricación, las láminas de aluminio y el material del núcleo se unen bajo calor y presión mediante grandes rodillos de laminado. Si la presión aplicada a lo ancho de los rodillos no es perfectamente uniforme, el núcleo se comprimirá más en algunas áreas que en otras.

Resultado: Un núcleo más delgado en los bordes o en el centro del panel, dependiendo de la distribución de la presión de los rodillos.

2. Variación en la extrusión del material del núcleo

Los materiales del núcleo (especialmente el polietileno y los compuestos con carga mineral) se producen mediante extrusión. Si el proceso de extrusión presenta fluctuaciones en la temperatura, la velocidad del husillo o la apertura de la boquilla, la lámina del núcleo resultante tendrá variaciones de espesor incluso antes de entrar en la laminadora.

Resultado: Un material de núcleo entrante que ya se encuentra fuera de tolerancia.

3. Desgaste y desalineación de los rodillos

Los rodillos de laminado se desgastan con el tiempo. Los rodillos desgastados desarrollan superficies irregulares que transfieren imperfecciones al panel. Los rodillos desalineados aplican presión en ángulo, creando un panel en forma de cuña que es más grueso en un borde que en el otro. Resultado: Adelgazamiento progresivo del núcleo en el centro (rodillos desgastados) o espesor cónico de borde a borde (desalineación).

4. Inconsistencia en la velocidad de enfriamiento

Tras el proceso de laminación, el panel pasa a través de rodillos de enfriamiento o de un baño de enfriamiento. Si el enfriamiento es irregular, el material del núcleo puede contraerse de manera diferente en distintas zonas, generando tensiones residuales y variaciones en el espesor una vez que el panel se ha enfriado por completo.

Resultado: Paneles que presentan las medidas correctas en la fábrica, pero que se deforman o modifican su espesor después del envío.

5. Variación entre lotes del material del núcleo

Los distintos lotes de material para el núcleo pueden presentar diferencias en sus características de fluidez, densidad o compresibilidad. Si un fabricante cambia de lote a mitad de un pedido sin ajustar los parámetros de laminación, se producirán variaciones en el espesor entre los paneles fabricados antes y después de dicho cambio.

Resultado: Espesor inconsistente entre los diferentes paquetes que conforman un mismo envío.

Tolerancias aceptables para el espesor del núcleo

Las normas industriales establecen las tolerancias aceptables para el espesor total del panel. A partir de estas, podemos deducir la variación aceptable en el espesor del núcleo.

        Qué implica esto para el espesor del núcleo: Si la tolerancia total del panel es de ±0,12 mm para un panel de 4 mm, y el espesor de las láminas de aluminio es constante (±0,02 mm), entonces la variación en el espesor del núcleo no debería exceder aproximadamente ±0,08–0,10 mm, tanto a lo largo del propio panel como en el conjunto del envío. Orientación práctica: Rechace los paneles en los que la variación del espesor del núcleo supere los 0,15 mm dentro de un mismo panel, o en los que el espesor promedio del núcleo difiera en más de 0,10 mm entre paneles de un mismo envío.

Cómo inspeccionar la variación del espesor del núcleo

Los profesionales de compras y los supervisores de obra pueden realizar las siguientes inspecciones en el momento de la entrega:

1. Medición del espesor total del panel

Herramienta: Calibre digital (calibrado, resolución de 0,01 mm)

Procedimiento:

- Realice mediciones en al menos 10 puntos por panel (las cuatro esquinas, los cuatro bordes y el centro).

- Mida al menos el 10 % de los paneles de cada paquete, seleccionados de forma aleatoria.

- Registre los valores de espesor máximo, mínimo y promedio.

Señales de alerta:

- Cualquier medición que quede fuera de la tolerancia especificada (±0,10–0,15 mm, según el espesor).

- Una variación superior a 0,10 mm entre la medición más gruesa y la más delgada dentro de un mismo panel.

- Una diferencia significativa entre el espesor promedio de diferentes paquetes.

2. Inspección de bordes

Herramienta: Lupa o cuentahílos (10x–20x)

Procedimiento:

- Examine el borde de corte del panel.

- Busque ondulaciones o irregularidades visibles en la capa del núcleo.

- Verifique si el núcleo parece estar centrado de manera uniforme entre las dos láminas de aluminio.

Señales de alerta:

- El núcleo es visiblemente más grueso en un borde que en el otro (panel cónico).

- Perfil del núcleo ondulado o irregular a lo largo del borde de corte.

- El núcleo no está centrado (es más grueso cerca de la lámina superior y más delgado cerca de la lámina inferior).

3. Prueba de planitud

       Herramienta: Regla de borde recto (de 2 metros de longitud) y galgas de espesores.

Procedimiento:

- Coloque la regla de borde recto a lo ancho del panel (dimensión corta) y a lo largo (dimensión larga).

- Inserte la galga de espesores en el punto donde exista la máxima separación entre el panel y la regla.

- Mida la curvatura, la deformación o la torsión.

Señales de alerta:

- Una curvatura que supere el 0,5 % de la longitud del panel (p. ej., 2 mm en una longitud de 4 m).

- Cualquier torsión o forma de silla de montar visible.

- Paneles que no se asientan de forma plana sobre una superficie nivelada.

4. Muestreo destructivo (para proyectos críticos)

Procedimiento:

- Corte una sección transversal del panel (de al menos 50 mm de ancho, abarcando todo el ancho del panel).

- Mida el espesor del núcleo en múltiples puntos a lo largo de la sección cortada utilizando un calibrador o un microscopio.

- Compare las mediciones con las especificaciones.

Nota: Esta prueba destruye el panel. Realícela en una muestra representativa, no en la totalidad del envío.

Estrategias de adquisición para prevenir la variación del espesor del núcleo

La forma más eficaz de evitar la variación del espesor del núcleo es prevenirla antes de que los paneles sean fabricados y enviados. Implemente estas estrategias:

1. Especifique las tolerancias en su orden de compra

No se limite a especificar simplemente "panel de 4 mm". Escriba:

"Espesor total del panel: 4,0 mm ±0,10 mm. La variación del espesor del núcleo dentro de un mismo panel no deberá exceder los 0,10 mm. La variación del espesor del núcleo entre paneles de un mismo envío no deberá exceder una diferencia promedio de 0,10 mm".

2. Exija documentación del proceso de fabricación

Solicite a los proveedores potenciales que proporcionen:

- Registros de calibración de los rodillos de laminado (que muestren una distribución uniforme de la presión).

- Informes de inspección de entrada del material del núcleo (que verifiquen la consistencia del espesor antes del laminado).

- Datos de monitoreo del espesor durante el proceso (muestreo continuo o de alta frecuencia).

3. Solicite muestras de preproducción

Antes de que comience la fabricación a gran escala, solicite:

- Una muestra de preproducción de al menos 5 a 10 paneles provenientes de la línea de producción real que se utilizará para su pedido.

- Datos de medición del espesor para cada panel de muestra (un mínimo de 10 puntos de medición por panel).

- Una sección transversal cortada de un panel de muestra que evidencie la uniformidad del núcleo.

4. Realice una inspección en proceso a cargo de terceros

Contrate a un inspector independiente para que esté presente en la fábrica durante el proceso de fabricación. El inspector deberá:

- Verificar los ajustes de presión y la calibración de los rodillos de laminado.

- Medir aleatoriamente el espesor de los paneles durante la producción (no solo en la inspección final).

- Reportar de inmediato cualquier desviación en las mediciones del espesor. 5. Incluya una cláusula de rechazo

Especifique en su contrato:

"Si más del 5% de los paneles en cualquier envío exceden la tolerancia de espesor especificada, o si algún panel presenta una variación en el espesor del núcleo superior a 0,15 mm, el Comprador se reserva el derecho de rechazar el envío completo a cargo del Proveedor, incluyendo los costos de flete de devolución y de reemplazo."

Criterios de selección de proveedores

Al evaluar a los proveedores de paneles compuestos de aluminio, priorice a aquellos que demuestren:

       Señales de alerta en las respuestas de los proveedores

Tenga precaución si un proveedor:

- No puede especificar por escrito su tolerancia de espesor.

- Se niega a proporcionar muestras de preproducción.

- No cuenta con un proceso documentado para medir la uniformidad del espesor del núcleo.

- Ofrece precios significativamente inferiores a los de sus competidores (la presión por reducir costos a menudo conlleva una flexibilización de las tolerancias).

- No puede proporcionar referencias de compradores que hayan verificado la uniformidad del espesor en pedidos anteriores.

Conclusión

La variación en el espesor del núcleo no es una consecuencia inevitable de la fabricación de paneles compuestos de aluminio. Se trata de un problema de calidad prevenible, derivado de un control de procesos inadecuado, de equipos desgastados o de la presión por reducir costos.

Para los profesionales de compras, el camino para evitar la variación en el espesor del núcleo es claro: especifique tolerancias estrictas, verifique las capacidades del proveedor, inspeccione las muestras de preproducción, realice inspecciones del proceso a través de terceros e incluya cláusulas de rechazo rigurosas en los contratos.

El costo de prevenir la variación en el espesor del núcleo —mediante una selección y verificación minuciosa del proveedor— resulta insignificante en comparación con el costo de recibir un envío de paneles inconsistentes que no pueden instalarse correctamente. Al adoptar medidas proactivas, usted puede garantizar que cada panel de su pedido cumpla con las especificaciones dimensionales requeridas para lograr una fachada plana, uniforme y duradera.
