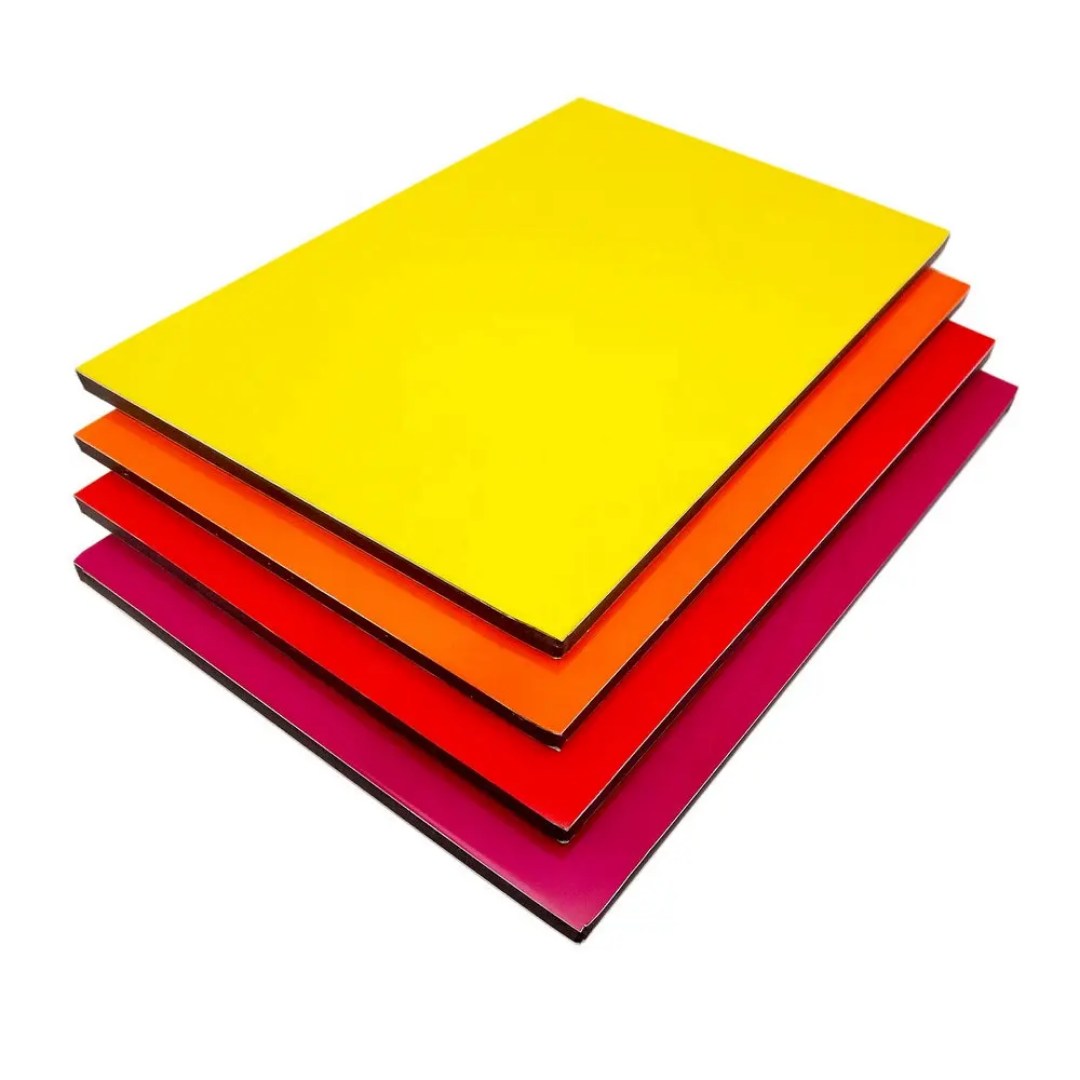

Cómo afecta la dilatación térmica al diseño de fachadas de paneles compuestos de aluminio

La dilatación térmica es una propiedad física fundamental que influye decisivamente en el rendimiento y la durabilidad de las fachadas de paneles compuestos de aluminio (ACP). A medida que la temperatura fluctúa a lo largo del día y de las estaciones, los materiales ACP se dilatan y contraen de forma natural. Si este movimiento no se tiene en cuenta adecuadamente en el diseño de la fachada, las consecuencias pueden ser graves, desde defectos visibles en la superficie hasta daños estructurales y fallos prematuros del sistema.

Para los profesionales de compras y los especificadores de fachadas, comprender cómo afecta la dilatación térmica al rendimiento de los ACP es esencial para seleccionar los materiales adecuados, especificar los sistemas de instalación apropiados y evitar fallos costosos. Este artículo explora la ciencia que hay detrás de la dilatación térmica en los ACP, su impacto en el diseño de fachadas y estrategias prácticas para gestionar el movimiento térmico.

1. Comprensión de la dilatación térmica en paneles compuestos de aluminio

La ciencia detrás del movimiento

La dilatación térmica es la tendencia de la materia a cambiar de volumen en respuesta a un cambio de temperatura. En el caso de elementos constructivos lineales como los paneles de fachada, la atención se centra en la dilatación térmica lineal: el cambio de longitud que se produce al fluctuar la temperatura. Cuando un panel metálico se calienta, sus átomos vibran con mayor intensidad, separándose entre sí. Si el panel puede moverse libremente, simplemente se expande. Si su movimiento está restringido, esa expansión se convierte en tensión mecánica.

Los paneles compuestos de aluminio se expanden significativamente más que muchos otros materiales de construcción comunes. Las capas exteriores de aluminio tienen un coeficiente de dilatación térmica relativamente alto: aproximadamente 23,1 × 10⁻⁶/°C. En términos prácticos, la dilatación térmica lineal estándar de la industria para los paneles compuestos de aluminio es de 2,4 mm por metro de longitud de panel por cada 100 °C de diferencia de temperatura.

Para poner esto en perspectiva, el aluminio se expande aproximadamente el doble que el acero. Un sistema de montaje diseñado para casetes de acero fallará si se utiliza para aluminio sin modificaciones. Esto significa que las fachadas de paneles compuestos de aluminio requieren una atención más cuidadosa a la gestión de la dilatación que muchos otros materiales de revestimiento.

Importancia del material del núcleo

El material del núcleo también influye en cómo responde un panel compuesto de aluminio a la tensión térmica. Los paneles con núcleos A2 rellenos de minerales ofrecen una estabilidad dimensional superior ante las fluctuaciones de temperatura en comparación con los paneles estándar con núcleo de polietileno. La estructura compuesta de los paneles A2 proporciona una mayor planitud, con coeficientes de dilatación térmica mínimos que ayudan a prevenir la deformación y el pandeo.

2. Consecuencias de ignorar la dilatación térmica

Cuando no se tiene en cuenta adecuadamente el movimiento térmico en el diseño de fachadas, pueden surgir varios problemas:

Efecto de lata de aceite y distorsión superficial

Cuando los paneles se instalan sin tener en cuenta la dilatación térmica, pueden empezar a mostrar arrugas u ondulaciones en las superficies expuestas, un fenómeno conocido como efecto de lata de aceite. Esta distorsión visible compromete la integridad estética de la fachada, creando una apariencia irregular y ondulada que refleja mal la luz.

Las láminas de aluminio de los paneles ACP tienen un alto coeficiente de dilatación térmica, lo que las hace propensas a la distorsión si no se diseñan e instalan correctamente. Cuando se restringe la dilatación térmica, los paneles convierten el potencial de dilatación en tensión mecánica. El aluminio, al ser más blando que el acero, tiende a pandearse, deformarse o rasgarse en los puntos de fijación en lugar de generar una fuerza masiva.

Deformación y abombamiento de los paneles

En muchos casos, la deformación de los paneles no se debe al panel de aluminio compuesto (ACP) en sí, sino a la estructura base o al método de fijación. Cuando los paneles no pueden expandirse libremente, la fuerza ejercida sobre los componentes circundantes puede provocar flexión en las partes más débiles, a menudo en los pliegues de los bordes. Aunque el movimiento sea pequeño, los ciclos repetidos de expansión y contracción pueden debilitar el pliegue o permitir la entrada incontrolada de agua. La flexión repetida del metal acaba provocando fallos.

Tensión estructural y de fijación

Si un panel está restringido (fijado en ambos extremos), la dilatación térmica genera tensión mecánica que puede cortar tornillos, alargar orificios o rasgar los puntos de fijación. Apretar demasiado los sujetadores es un error común que puede deformar la lámina de aluminio y restringir el movimiento del panel [referencia: 13]. Los sujetadores deben apretarse lo suficiente para una sujeción firme sin crear marcas de presión, permitiendo que el panel se expanda ligeramente debido a la dilatación térmica.

Fallo de las juntas e infiltración de agua

Un diseño inadecuado de las juntas provoca uniones irregulares, un sellado deficiente o fugas de agua [referencia: 14]. Cuando las juntas no se diseñan con el ancho suficiente para permitir la expansión, los paneles pueden presionarse entre sí, provocando deformaciones en las juntas y comprometiendo la impermeabilización del sistema de fachada.

3. El papel fundamental del color y el clima

Los colores oscuros absorben más calor

El color de una fachada de panel compuesto de aluminio (ACP) influye directamente en la dilatación térmica. Los colores oscuros absorben más radiación solar que los claros. En casos extremos, una fachada de color antracita oscuro (RAL 7016) o negro puede alcanzar temperaturas superficiales de +80 °C incluso con una temperatura ambiente de solo +35 °C.

El rango total de temperatura que experimenta un panel depende tanto de la temperatura mínima invernal como de la temperatura máxima superficial estival. Para un cálculo de diseño seguro en regiones con variaciones estacionales significativas, un rango total de diseño de 100 °C a 110 °C puede ser adecuado para superficies oscuras.

Variaciones climáticas regionales

 La separación de dilatación necesaria varía significativamente según la ubicación geográfica. Por ejemplo, Ucrania experimenta cambios climáticos que van desde inviernos árticos hasta veranos subtropicales, lo que requiere una gestión cuidadosa de la dilatación. En climas cálidos donde las temperaturas diurnas superan los 45-50 °C, los paneles deben instalarse con la separación adecuada para permitir una dilatación térmica estable.

         Para proyectos en el Golfo Pérsico y Oriente Medio, donde las temperaturas pueden superar los 50 °C y las fachadas reciben luz solar directa la mayor parte del año, los sistemas de fachada ventilada ayudan a reducir el calor atrapado, y es fundamental prever cuidadosamente la dilatación térmica en los bordes de los paneles.

4. Soluciones de ingeniería para la gestión de la dilatación térmica

Colocación de juntas de dilatación

Los diseñadores abordan la dilatación térmica especificando juntas de dilatación en ubicaciones estratégicas. Las recomendaciones del sector indican juntas de dilatación cada 3 a 6 metros, según el tamaño del panel y las fluctuaciones de temperatura locales. Cuando los paneles superen los 10 metros de longitud, se deben introducir interrupciones en las líneas de columnas o losas de piso, alineándolas con los puntos de dilatación naturales del edificio.

Sistemas de fijación deslizante

El sistema de fijación debe permitir el movimiento. Las subestructuras deben incorporar soportes deslizantes o pivotes que permitan el movimiento longitudinal de los paneles, manteniéndolos firmemente anclados lateralmente. Los sistemas de fijación suelen incluir orificios ranurados, clips deslizantes u otros mecanismos que permiten la dilatación térmica.

Un sistema de montaje de paneles bien diseñado, como el Sistema de Instalación de Paneles Fairview Arrowhead, ha sido diseñado y probado para permitir de forma segura la expansión y contracción térmica.

Selladores y juntas

Las juntas de neopreno o las cintas de EPDM entre paneles sellan las juntas, pero se comprimen con el movimiento. Es fundamental utilizar selladores de alta calidad resistentes a los rayos UV, y se deben evitar las siliconas de curado acético, ya que pueden decolorar la fachada y deteriorarse con el tiempo.

Técnica de fijación adecuada

La regla para las fijaciones es simple: deje que el panel se mueva libremente. Apretar demasiado las fijaciones puede deformar la lámina de aluminio y restringir el movimiento del panel. Los remaches o tornillos no deben restringir la actividad térmica; las fijaciones deben apretarse lo suficiente para una sujeción firme sin dejar marcas de presión.

5. Cálculo de las juntas de dilatación necesarias

Los ingenieros calculan el movimiento esperado mediante una fórmula sencilla:

Dilatación (mm) = Longitud (m) × Coeficiente de dilatación lineal (α) × Variación de temperatura (ΔT)

Para los paneles compuestos de aluminio (ACP), el coeficiente de dilatación lineal es de aproximadamente 0,024 mm por metro por °C. Para determinar la junta de dilatación necesaria, el ancho de la junta se diseña normalmente para permitir el doble del movimiento esperado, proporcionando así un margen de seguridad.

Ejemplo de cálculo: Para un perfil de fachada de aluminio de 6 metros con un rango de temperatura de 100 °C:

- Dilatación = 6 × 0,024 × 100 = 14,4 mm

Para los paneles ACP, una recomendación común es mantener una junta mínima de 2,4 mm por metro de longitud del panel para compensar el movimiento térmico.

6. Cómo la selección del núcleo afecta el rendimiento térmico

La elección del material del núcleo del panel compuesto de aluminio (ACP) tiene implicaciones significativas para la gestión de la dilatación térmica:

        Núcleo A2 con relleno mineral: Ofrece una excelente estabilidad al fuego y resistencia a largo plazo en temperaturas extremas. Los núcleos A2 con relleno mineral proporcionan una planitud superior, con coeficientes de dilatación térmica mínimos que evitan la deformación y el pandeo ante fluctuaciones de temperatura.

         Núcleo ignífugo (FR): Adecuado para climas cálidos y uso general en fachadas, ofreciendo una buena estabilidad dimensional.

         Núcleo de polietileno (PE): Aceptable para señalización, pero no recomendado para fachadas exteriores en zonas de clima cálido debido a sus mayores tasas de dilatación.

        Para los profesionales de compras, seleccionar núcleos FR o A2 es esencial para edificios expuestos a alta radiación y luz solar intensa. Los paneles con núcleo mineral A2 también ofrecen un mayor cumplimiento de las normas internacionales de seguridad contra incendios.

7. Mejores prácticas de adquisición y especificación

Para garantizar que la dilatación térmica se gestione adecuadamente en su proyecto de fachada de paneles compuestos de aluminio (ACP), incorpore estas especificaciones en los documentos de adquisición:

        Especificar los requisitos de las juntas de dilatación: Exigir juntas de dilatación a intervalos no superiores a 6 metros, o de acuerdo con las directrices del fabricante según el tamaño del panel y el clima local.

        Exigir sistemas de fijación deslizantes: Especificar que los sistemas de fijación deben incluir orificios ranurados, clips deslizantes u otros mecanismos que permitan la dilatación térmica.

        Defina las especificaciones de los sujetadores: Exija sujetadores resistentes a la corrosión, compatibles con el aluminio, con especificaciones de torque que permitan la flotación del panel sin apretarlos en exceso.

          Asegure la calidad del sellador: Exija selladores de silicona de curado neutro recomendados para sistemas de paneles compuestos de aluminio (ACP), con resistencia a los rayos UV para aplicaciones exteriores.

        Verifique las directrices del fabricante: Solicite las directrices de instalación del fabricante que aborden específicamente los requisitos de expansión térmica para el sistema de paneles propuesto.

        Considere el clima local: Proporcione al proveedor el rango de temperatura previsto para el proyecto (tanto las temperaturas mínimas de invierno como las máximas de la superficie en verano, teniendo en cuenta los colores oscuros si se utilizan).

8. Errores comunes que debe evitar

Incluso con las especificaciones adecuadas, los errores de instalación pueden comprometer la gestión de la expansión térmica. Evite estos errores comunes:

- No tener en cuenta la dilatación térmica: El error más frecuente. Dejar los paneles demasiado juntos, sin espacios, provoca pandeo y deformación.

- Apretar demasiado los sujetadores: Un apriete excesivo deforma la lámina de aluminio y restringe el movimiento necesario del panel.

- Selección incorrecta del sellador: Las siliconas de curado acético pueden decolorar la fachada y deteriorarse con el tiempo. - Juntas de ancho inconsistente: Las variaciones en el ancho de las juntas provocan inconsistencias estéticas y problemas estructurales.

- Ignorar la orientación direccional*: Los paneles deben seguir la dirección indicada por la flecha en la película protectora; la instalación sin respetar la orientación produce diferencias de tonalidad visibles.

9. Sistemas de fachada ventilada: Una solución eficaz

Los sistemas de fachada ventilada ofrecen una solución probada para gestionar la dilatación térmica y mejorar la eficiencia energética del edificio. Estos sistemas incorporan varias características clave:

- La circulación de aire detrás de los paneles reduce el calor atrapado, disminuyendo las temperaturas máximas de la superficie y, por lo tanto, la magnitud de la dilatación térmica [referencia: 45].

- Los mecanismos de fijación deslizantes permiten que los paneles se muevan libremente sin perder su firmeza.

- Las subestructuras con rotura de puente térmico reducen la transferencia de calor a través de la envolvente del edificio, mejorando la eficiencia energética y reduciendo las temperaturas extremas en el revestimiento.

- Los conductos de drenaje y ventilación evitan la acumulación de agua y permiten el flujo de aire, reduciendo los problemas relacionados con la humedad.

Los sistemas de fachada ventilada son especialmente beneficiosos en climas cálidos y para fachadas de colores oscuros, donde la acumulación de calor sería considerable.

Conclusión

La dilatación térmica no es un detalle de diseño que deba pasarse por alto; es una consideración fundamental que afecta a todos los aspectos del rendimiento de las fachadas de paneles compuestos de aluminio. Desde la integridad estética hasta la seguridad estructural, una gestión adecuada del movimiento térmico determina si una fachada se mantendrá en óptimas condiciones durante décadas o si fallará prematuramente.

Para los profesionales de compras, las conclusiones clave son claras: especificar juntas de dilatación a intervalos adecuados, exigir sistemas de fijación deslizantes que permitan que los paneles floten, seleccionar selladores de alta calidad con clasificación para el movimiento térmico y coordinar con los instaladores para garantizar que los sujetadores no se aprieten en exceso. Para proyectos en climas extremos o con fachadas de colores oscuros, las juntas de dilatación requeridas serán mayores, y los paneles con núcleo mineral A2 ofrecen una estabilidad dimensional superior.

Cuando la dilatación térmica se tiene en cuenta adecuadamente en el diseño, la especificación y la instalación, las fachadas de paneles compuestos de aluminio ofrecen una durabilidad excepcional, resistencia a la intemperie y una apariencia arquitectónica de primera calidad durante décadas.
