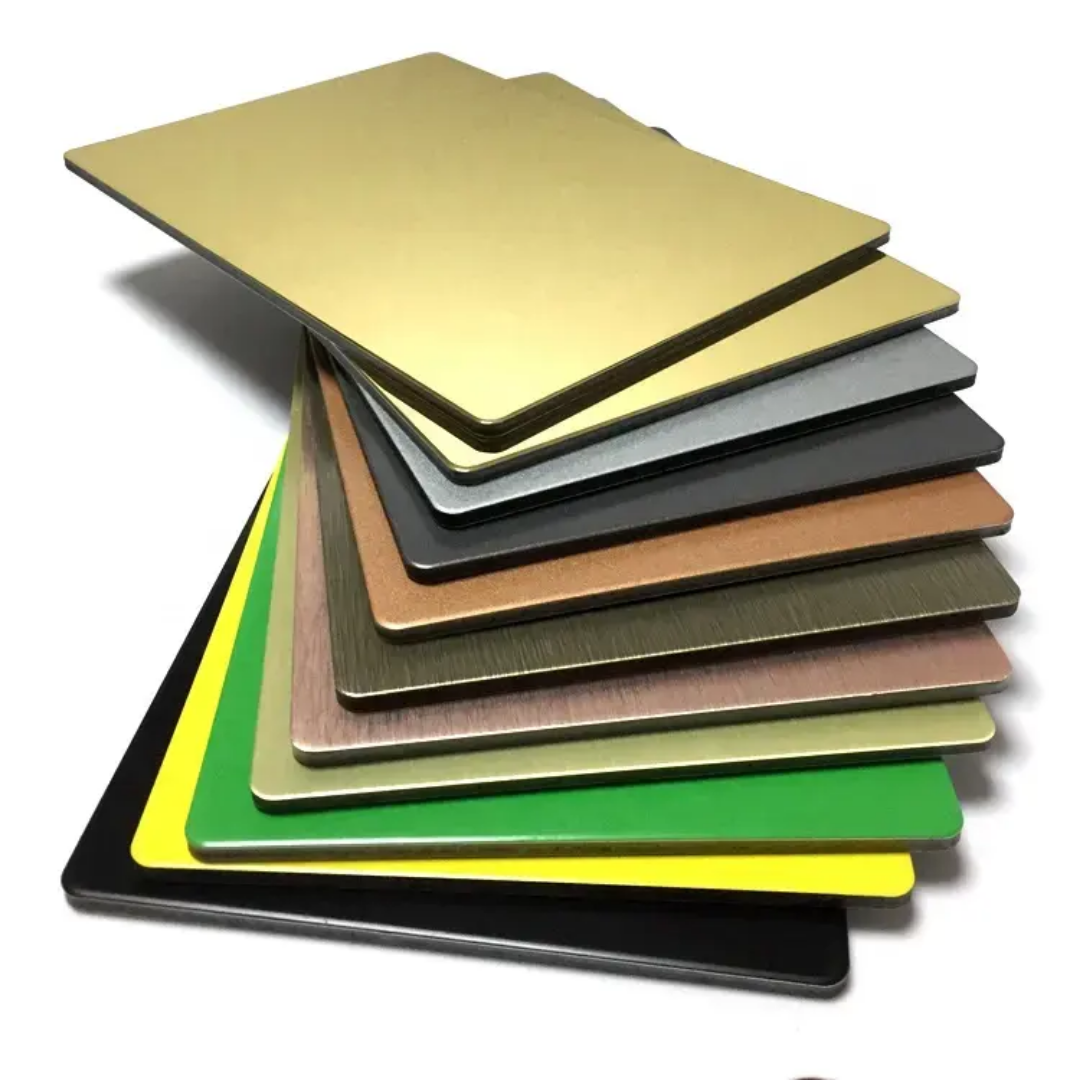

Caso Práctico de un Proyecto Complejo de Fachada de Paneles Compuestos de Aluminio (ACP)
Del Render a la Realidad: Caso Práctico de un Proyecto Complejo de Fachada de Paneles Compuestos de Aluminio (ACP)
En la arquitectura contemporánea, la brecha entre un render digital y un edificio terminado representa uno de los mayores desafíos de la profesión. Lo que parece natural en la pantalla —una curva amplia, un acabado preciso del material, una transición fluida— exige una coordinación, ingeniería y artesanía extraordinarias para su ejecución en el mundo físico. Para proyectos que utilizan paneles compuestos de aluminio (ACP), este paso del render a la realidad requiere dominio del diseño digital, la ciencia de los materiales y la logística de la construcción. Este caso práctico examina cómo los proyectos complejos de fachadas de ACP superan con éxito esta transición, transformando conceptos visionarios en hitos arquitectónicos.
La Visión: Cuando el Render se Encuentra con la Ambición
Toda fachada compleja comienza con una visión. Los arquitectos actuales utilizan potentes herramientas de visualización que producen renders fotorrealistas capaces de convencer a los clientes, cautivar a las comunidades y ganar concursos. Pero los renders son promesas, y cumplirlas requiere materiales que cumplan.
Los paneles compuestos de aluminio se han convertido en el material predilecto para ambiciosos diseños de fachadas, precisamente porque conectan las posibilidades digitales con la realidad física. Su combinación de conformabilidad, durabilidad y calidad de acabado permite a los arquitectos lograr geometrías y estéticas que otros materiales no pueden lograr.
El estudio JAX en Riad, Arabia Saudita, ejemplifica esta ambición. Diseñado como un vibrante centro creativo que alberga artistas, diseñadores y museos, el proyecto exigía una fachada que sirviera tanto como una declaración estética como un recinto funcional. La especificación original exigía un color base estándar RAL 8024, una opción respetable pero convencional. Sin embargo, cuando el equipo de diseño se topó con la serie Metal Abstract de Viva ACP con el acabado 8016 Corten Steel 2, la visión evolucionó. La distintiva estética industrial con efecto óxido ofrecía algo extraordinario: la apariencia del acero desgastado con el rendimiento de la moderna tecnología de compuestos.
El desafío de la traducción: de píxeles a paneles
Traducir una representación digital a paneles fabricados requiere resolver múltiples desafíos interconectados. El proyecto SQUARE 21 en Tirana, Albania, de XPLAN Studio, demuestra cómo se abordan estos desafíos a gran escala. Este complejo de uso mixto de 120.000 metros cuadrados consta de cinco volúmenes diferenciados con llamativas fachadas negras acentuadas por elementos blancos, grises y amarillos.
Los arquitectos seleccionaron los paneles compuestos Alpolic ACP por su capacidad para plasmar la estética moderna y minimalista del proyecto, a la vez que ofrecen las características de rendimiento necesarias. Los paneles ofrecen una alta rigidez a la flexión, lo que reduce las vibraciones y la tensión estructural, algo esencial para un complejo de esta envergadura. Su acabado elegante e iridiscente aporta un carácter visual único que cambia con la luz y el ángulo de visión, creando la apariencia dinámica imaginada en los renders.
El propio proceso de selección revela el rigor requerido. Los arquitectos deben evaluar no solo las características visuales, sino también:
- Capacidad de fabricación: ¿Puede el panel seleccionado alcanzar las curvas, ángulos y tolerancias requeridas?
- Estabilidad del acabado: ¿Se mantendrán el color y la textura consistentes durante los ciclos de producción y años de exposición? - Rendimiento estructural: ¿Cumple el sistema de paneles con los requisitos de carga de viento, sismo e impacto?
- Metodología de instalación: ¿Cómo se secuenciarán, levantarán y fijarán los paneles en la obra?
Innovación en materiales: Ampliación de la paleta
La gama de acabados disponibles en ACP se ha ampliado drásticamente, lo que permite una reproducción cada vez más fiel de los renders. La introducción de las innovadoras líneas de recubrimiento de cuatro colores de Viva ACP ejemplifica esta tendencia, ofreciendo a los diseñadores acceso a más de 500 tonos. Esta extensa paleta permite a los arquitectos lograr una combinación de colores precisa y explorar acabados que antes no estaban disponibles en materiales compuestos.
Para JAX Studio, la decisión de revisar la especificación de un color RAL estándar al acabado de acero Corten desarrollado a medida se produjo tras la exitosa presentación de una maqueta de tan solo cuatro o cinco paneles de muestra. Estas muestras demostraron la profundidad, la elegancia y el rendimiento del acabado, convenciendo al cliente de que la promesa del render podía hacerse realidad. Esta fase de maquetación representa un paso crucial en el proceso de renderizado a la realidad: el momento en que las imágenes digitales se fusionan con la muestra física y las decisiones teóricas se convierten en compromisos tangibles.
Flujos de trabajo digitales: Diseño y fabricación paramétricos
Las fachadas complejas de ACP dependen cada vez más del diseño paramétrico y los flujos de trabajo de fabricación digital. Estas herramientas permiten la racionalización de geometrías complejas en componentes fabricables, manteniendo la intención del diseño.
La investigación en la Universidad Bond exploró el prototipado de envolventes estructurales compuestos mediante CNC y fabricación robótica. El trabajo logró la integración de la estructura y el revestimiento mediante estrategias de diseño paramétrico. En proyectos, se emplearon materiales laminados, incluyendo paneles compuestos de aluminio, para crear superficies portantes de doble curvatura. Mediante la panelización o teselación de la geometría del proyecto, o mediante el doblado de láminas planas, los investigadores abordaron cuestiones cruciales de unión, tolerancia, trayectoria de carga y fabricación.
El pabellón de instalación GC de Milad Showkatbakhsh y sus colegas demuestra aún más estas capacidades. Mediante modelado paramétrico, el equipo diseñó un sistema de paneles unificados que se agregan para funcionar como un sistema mayor de superficies. Cada panel incorpora una abertura que maximiza su capacidad de plegado. Al aprovechar el rayado superficial del aluminio compuesto, el material se pliega para crear tridimensionalidad manteniendo la planaridad. Las curvas y ondulaciones resultantes transforman los paneles planos en superficies que estimulan la interacción con los espectadores y el espacio.
Estos proyectos experimentales establecen técnicas que se pueden escalar a aplicaciones integrales de construcción. Como señaló un equipo de investigación, el objetivo es "desarrollar un repertorio de técnicas y estrategias para lograr complejidad formal e integridad estructural mediante un método de producción eficiente" que pueda extrapolarse a edificios públicos de varias plantas.
El enfoque del taller: aprender a través de la creación
El taller eCAADe 2015 sobre "Estrategias para estructuras de bóveda metálica" demostró cómo la fabricación práctica influye en el diseño complejo de fachadas. Los participantes construyeron una estructura de bóveda autoportante a escala real utilizando paneles compuestos de aluminio como elementos estructurales. El objetivo principal era crear un pabellón fácilmente ensamblable y transportable, a la vez que se exploraban nuevos métodos de diseño y construcción donde la estructura, las juntas y la piel integran funciones en un sistema unificado.
Esta integración —donde la fachada se convierte en algo más que un simple revestimiento— representa la frontera del diseño complejo de ACP. En lugar de tratar los paneles como un simple tratamiento superficial, los proyectos avanzados aprovechan la capacidad estructural del material, permitiendo perfiles más delgados, una subestructura reducida y nuevas posibilidades formales.
La Casa HOS: Simplicidad en la Complejidad
No todos los proyectos complejos de ACP requieren una escala monumental. La Casa HOS en Indonesia, diseñada por MONOSTUDIO, demuestra cómo el ACP permite un diseño sofisticado con presupuestos ajustados. Este proyecto de renovación transformó una pequeña casa unifamiliar añadiendo un espacio comercial. Los arquitectos utilizaron material de ACP como revestimiento secundario para reducir la penetración de la luz solar y, al mismo tiempo, hacer que la casa parezca más grande.
El ACP transmite "una sensación de transparencia entre el edificio y el área urbana moderna", según los arquitectos. La interacción simple y limpia de la fachada crea un misterio sobre cómo se conectan los espacios interiores: una complejidad conceptual lograda mediante la selección de materiales en lugar de una forma elaborada. Un porche semiexterior sirve como espacio intermedio entre dos edificios principales, donde el revestimiento de ACP unifica la composición.
Este proyecto ilustra que las fachadas complejas de ACP no necesariamente implican complejidad geométrica. La complejidad conceptual —la relación entre interior y exterior, público y privado— puede expresarse mediante una aplicación cuidadosa de los materiales.
Realidades de la Construcción: De los Planos de Taller a la Obra
La transición del diseño a la construcción revela la verdadera complejidad de las fachadas de ACP. El proyecto de JAX Studio requirió 4495 paneles Viva ACP para una superficie de fachada de 5000 metros cuadrados. Cada panel debía fabricarse según especificaciones precisas, entregarse en la secuencia correcta e instalarse por artesanos cualificados.
Nitin Jain, Director de Viva Composite Panels, enfatiza la importancia del soporte posventa: «Si bien no realizamos trabajos de instalación, ofrecemos soporte técnico y de instalación completo a través de nuestra red de socios cualificados para garantizar el cumplimiento de las normas de instalación». Este respaldo técnico resulta esencial cuando los diseños complejos se enfrentan a las condiciones de la obra: variaciones dimensionales, conflictos de interfaz o problemas estructurales imprevistos.
El proyecto SQUARE 21 también requirió la coordinación entre múltiples partes interesadas. El equipo del proyecto incluyó a Shpigel Glass para el acristalamiento, Paolo Alberto Guidetti para la asesoría técnica y Alpolic para el suministro de paneles. Leonit Ibrahimi fue el fotógrafo del proyecto, documentando la transformación desde la obra hasta el hito finalizado. Control de calidad: pruebas y verificación
Las fachadas complejas exigen un riguroso control de calidad. El incendio de la torre Lacrosse en Melbourne, Australia, aunque fue una tragedia, brindó valiosas lecciones sobre la importancia de verificar las condiciones de obra. El incendio se originó a partir de un cigarrillo tirado en un balcón, incendiando contenedores de plástico y una mesa de madera, y propagándose posteriormente al revestimiento de ACP. El sistema de rociadores del edificio contuvo el fuego interno que se extendió por 16 plantas, lo que demuestra la importancia de una protección integral contra incendios. Sin embargo, la propagación del fuego externo puso de relieve los riesgos asociados con los paneles con núcleo de polietileno altamente combustibles.
Philip Paff, en su artículo sobre ingeniería de incendios, señala que «el panel, o más precisamente, el material del núcleo de polietileno, tiene una temperatura de ignición de aproximadamente 300 °C y, en su forma de revestimiento, tiene una densidad energética similar a la de la gasolina». Calcula que "cada 10 pies cuadrados de revestimiento con núcleo de polietileno equivale a un galón de gas" y que "un edificio promedio de 30 pisos puede requerir aproximadamente 90,000 pies cuadrados de revestimiento, lo que equivale a unos 9,000 galones de gas colgando del exterior del edificio".
Este análisis esclarecedor subraya por qué los proyectos complejos de ACP deben especificar y verificar los materiales de núcleo adecuados. El moderno ACP ignífugo con núcleos rellenos de minerales (70-90% de contenido mineral) proporciona la flexibilidad estética que buscan los diseñadores sin comprometer la seguridad. Para JAX Studio, los paneles fueron certificados con la Marca de Calidad SASO y cumplen con los códigos de construcción internacionales, lo que garantiza que el llamativo acabado de acero Corten cumpla con los rigurosos estándares de seguridad contra incendios adecuados para grandes espacios públicos.
Caso práctico: The William, Melbourne
El camino del render a la realidad a veces se extiende mucho más allá de la construcción. The William, un edificio de uso mixto de 24 pisos en Melbourne, se enfrentó a una evaluación de cumplimiento de su revestimiento de ACP años después de su finalización. La Corporación de Propietarios contrató a expertos para que elaboraran informes de ingeniería contra incendios y solicitó una resolución a la Junta de Apelaciones de la Construcción de Victoria.
Exhaustivas pruebas revelaron que los paneles Alpolic/FR instalados tenían un núcleo ignífugo con un contenido de polietileno inferior al 30 %. Las pruebas a pequeña y mediana escala realizadas por CSIRO demostraron que el sistema de revestimiento no provocaría una propagación vertical excesiva del fuego. Finalmente, la Junta determinó que el revestimiento cumplía con los requisitos de rendimiento del código de construcción y podía conservarse en su totalidad.
Este caso ilustra que el proceso de renderizado a la realidad incluye la verificación posterior a la construcción. El edificio, tal como se diseñó y renderizó, debe coincidir con el edificio documentado y probado. Para las Corporaciones de Propietarios y los residentes, esta verificación brinda la confianza de que la visión arquitectónica se realizó de forma segura y duradera.
Sostenibilidad: Más allá de la estética
Las fachadas contemporáneas de ACP complejas priorizan cada vez más la sostenibilidad junto con la estética. El proyecto SQUARE 21 integra una extensa vegetación tanto en superficies verticales como horizontales. Los muros verdes y las áreas ajardinadas mejoran la calidad del aire, reducen el efecto isla de calor y promueven el bienestar psicológico. Estos beneficios se visualizaron en los renders y se materializaron mediante la cuidadosa coordinación de los sistemas de plantación con el revestimiento de ACP.
Los propios paneles de ACP contribuyen a la sostenibilidad gracias a su durabilidad y bajo mantenimiento. Su larga vida útil reduce la necesidad de reemplazar materiales y su facilidad de instalación minimiza el impacto de la construcción. XPLAN Studio señala que la durabilidad y los mínimos requisitos de mantenimiento de los paneles refuerzan aún más la ecocompatibilidad, garantizando un rendimiento sostenible durante toda la vida útil del edificio.
El Hospital Universitario Symbiosis de India demuestra otro enfoque de sostenibilidad. Si bien el proyecto utilizó bloques de tierra comprimida y estabilizada (CSEB) para su fachada principal, la inclusión de ACP en la paleta de materiales resalta cómo se pueden combinar diferentes materiales para lograr objetivos ambientales. El diseño del hospital se basa en principios biofílicos, con patios que aportan luz natural y vistas a los interiores.
Lecciones aprendidas: Claves para el éxito de proyectos complejos de ACP
La síntesis de las experiencias documentadas en estos proyectos revela factores esenciales de éxito:
1. Participación temprana de los materiales
Involucrar a los fabricantes y fabricantes de ACP durante el desarrollo del diseño, no después de la documentación. El éxito de la revisión final de JAX Studio se debió a que el equipo de diseño pudo revisar muestras físicas y tomar decisiones informadas antes de la construcción.
2. Maquetas rigurosas
Probar los ensambles críticos mediante maquetas a escala real. Los cuatro o cinco paneles de muestra que convencieron al cliente de JAX Studio representan una inversión mínima en comparación con el costo de la insatisfacción posterior a la construcción.
3. Flujos de trabajo digitales integrados
Aprovechar el diseño paramétrico y la fabricación digital para racionalizar geometrías complejas. Las investigaciones demuestran que estas herramientas permiten una producción eficiente, manteniendo la intención del diseño.
4. Garantía de Calidad Integral
Verificar las certificaciones de los materiales, realizar las pruebas pertinentes y documentar las condiciones conforme a obra. La exitosa determinación del cumplimiento de William se basó en exhaustivas pruebas y documentación.
5. Socios de Instalación con Experiencia
Conclusión: Render como Promesa, Realidad como Prueba
El camino del render a la realidad para proyectos complejos de fachadas ACP no es sencillo ni corto. Exige rigor técnico, resolución colaborativa de problemas y un compromiso inquebrantable con la calidad. Pero cuando se logra el éxito, el resultado justifica cada desafío: una obra construida que cumple la promesa de la visión original.
El acabado de acero Corten de JAX Studio, los volúmenes negros iridiscentes de SQUARE 21, las superficies plegadas de la Instalación GC: cada uno representa un momento en el que la posibilidad digital se convirtió en un hecho físico. Gracias a los avances en la ciencia de los materiales, la fabricación digital y la metodología de construcción, los arquitectos de hoy pueden hacer realidad ambiciones que las generaciones anteriores solo podían plasmar en render. Para diseñadores, fabricantes y constructores comprometidos con la excelencia, la lección es clara: con procesos rigurosos y materiales de eficacia probada, la diferencia entre el render y la realidad se puede acortar. El edificio en obra puede igualar, e incluso superar, al edificio en pantalla.
