Diseño Sísmico y Paneles Compuestos de Aluminio (ACP)

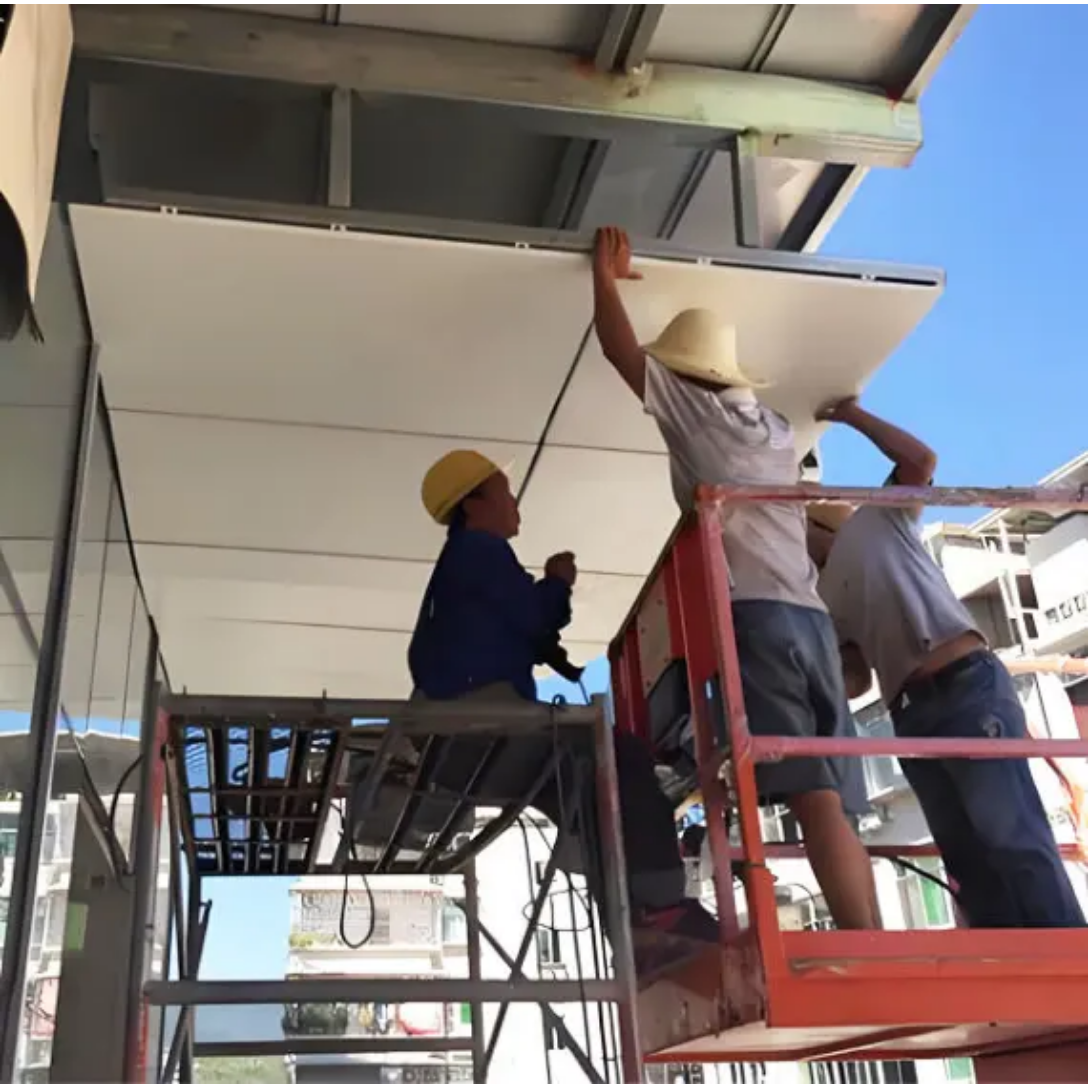

Diseño Sísmico y Paneles Compuestos de Aluminio (ACP): Garantizando la Seguridad de Fachadas en Zonas Sísmicas
En regiones propensas a terremotos, las fachadas de los edificios representan mucho más que una expresión arquitectónica: son sistemas de seguridad vital. Cuando el suelo tiembla, un revestimiento mal diseñado puede romperse, desprenderse o colapsar, transformando elementos estéticos en peligros letales. Para arquitectos e ingenieros que especifican Paneles Compuestos de Aluminio (ACP) en zonas sísmicas, comprender la compleja interacción entre el movimiento del edificio y la respuesta de la fachada no es opcional; es esencial. Este artículo explora los principios de ingeniería, los protocolos de prueba y las estrategias de diseño que garantizan el funcionamiento confiable de los sistemas de revestimiento de PAA ante terremotos.
El Desafío Sísmico: Por Qué Fallan las Fachadas
Los terremotos imponen exigencias únicas a las envolventes de los edificios. A diferencia de las cargas de viento, que ejercen presión sobre las superficies de los edificios, los eventos sísmicos someten las fachadas a fuerzas multidireccionales impulsadas por el movimiento del edificio. A medida que la estructura se balancea, los sistemas de revestimiento deben adaptarse a las derivas entre pisos (el desplazamiento horizontal relativo entre plantas adyacentes) sin agrietarse, desprenderse ni derrumbarse.
Los terremotos históricos han demostrado repetidamente las consecuencias de un diseño inadecuado de fachadas. El terremoto de Northridge de 1994 en California causó fallas generalizadas en el revestimiento, incluyendo fracturas de conexiones y colapsos de paneles. El terremoto de Christchurch de 2011 en Nueva Zelanda dañó numerosas fachadas de edificios, con paneles de hormigón prefabricado que sufrieron desalineaciones permanentes, aplastamiento de esquinas y fallas de conexión. Más recientemente, el terremoto de Emilia de 2012 en Italia fue testigo de colapsos de paneles que pusieron en peligro vidas y afectaron a las comunidades.
Estos eventos subrayan una verdad fundamental: en zonas sísmicas, las fachadas deben diseñarse como componentes integrales del rendimiento del edificio, no como elementos adicionales añadidos durante la construcción.
La ventaja del ACP: rendimiento ligero
Los paneles compuestos de aluminio ofrecen ventajas inherentes para aplicaciones sísmicas que los materiales más pesados no pueden igualar.
Reducción de masa y fuerzas sísmicas
Las fuerzas sísmicas son directamente proporcionales a la masa. La segunda ley de Newton (Fuerza = Masa × Aceleración) implica que las fachadas más pesadas generan mayores fuerzas de inercia durante los terremotos. Este principio hace que los sistemas de revestimiento ligero sean especialmente atractivos en zonas sísmicas.
Los paneles de ACP suelen pesar entre 3,5 y 8 kg por metro cuadrado, dependiendo del espesor y la composición del núcleo. En comparación, los paneles de hormigón prefabricado pueden superar los 300 kg/m², los revestimientos de piedra se acercan a los 150 kg/m² e incluso los sistemas de revestimiento de ladrillo pesan entre 80 y 100 kg/m². Esta drástica reducción de masa se traduce directamente en menores exigencias sísmicas en conexiones, ménsulas y estructuras de soporte.
Las investigaciones confirman que «el acabado de fachadas con paneles compuestos es especialmente eficaz en edificios construidos en zonas con actividad sísmica, ya que el uso de revestimiento ligero conlleva una reducción significativa de la masa de los muros exteriores y de las cargas sísmicas». En proyectos de rehabilitación, donde las estructuras existentes pueden carecer de capacidad para soportar cargas adicionales, el peso ligero del ACP suele marcar la diferencia entre la viabilidad de una renovación y la imposibilidad estructural.
Flexibilidad y Disipación de Energía
Además de la reducción de masa, los sistemas ACP pueden diseñarse para adaptarse al movimiento del edificio mediante una flexibilidad controlada. A diferencia de los materiales frágiles que se agrietan bajo tensión, los paneles de aluminio pueden deformarse elásticamente, absorbiendo y disipando la energía sísmica.
Los diseños innovadores de conexión mejoran esta capacidad. Un estudio de la Universidad Estatal de Construcción de Moscú desarrolló un sistema de fijación nodal dentado para paneles ACP que demostró una mayor estabilidad sísmica en comparación con sistemas de fachada con un tipo de revestimiento similar. El diseño es capaz de disipar la energía de la carga dinámica gracias a la presencia de conexiones adicionales en la solución estructural de los conjuntos dentados y permite amortiguar la energía de la oscilación del sistema bajo influencias sísmicas.
VIVA ACP señala que sus paneles son resistentes a impactos al exponerse a tormentas de viento, terremotos, ciclones o abrasiones. Por lo tanto, constituyen un material ideal para revestimientos.
Principios de Ingeniería para ACP Sismorresistentes
Comprendiendo la deriva entre pisos
El parámetro de diseño fundamental para la ingeniería de fachadas sísmicas es la deriva entre pisos: el desplazamiento lateral entre pisos consecutivos. Los códigos de construcción especifican límites de deriva según la ocupación, el sistema estructural y la categoría de diseño sísmico. Por ejemplo, el Código Internacional de Construcción (IBC) generalmente limita la deriva entre pisos al 2-2,5 % de la altura del piso para la mayoría de los edificios, aunque los valores específicos varían según la jurisdicción y el sistema estructural.
Los sistemas de fachada deben adaptarse a estas derivas sin sufrir daños. En el caso de los revestimientos de hormigón prefabricado (ACP), esto implica diseñar conexiones que permitan el movimiento relativo manteniendo una fijación positiva. El reto es similar al diseño de juntas de dilatación de puentes: el sistema debe adaptarse al movimiento en todas las direcciones, manteniendo la resistencia a la intemperie y la integridad estructural.
Estrategias de Diseño de Conexiones
Las conexiones de ACP sismorresistentes siguen dos enfoques fundamentales:
Conexiones compatibles con las derivas: Estas conexiones permiten que los paneles se muevan independientemente de la estructura en direcciones específicas. Normalmente, los paneles se fijan rígidamente en un punto (a menudo la parte inferior) y se conectan mediante fijaciones deslizantes o flexibles en otros puntos. Esta estrategia, consolidada para revestimientos de hormigón prefabricado, se aplica igualmente a los sistemas de ACP.
Las conexiones inferiores (apoyos) proporcionan soporte vertical y resisten las fuerzas fuera del plano, a la vez que permiten la rotación en el plano. Las conexiones superiores (amarres) restringen el movimiento fuera del plano, pero permiten la traslación en el plano mediante orificios ranurados, varillas flexibles o mecanismos deslizantes. Esta diferenciación garantiza que los paneles no se conviertan inadvertidamente en elementos estructurales que resistan fuerzas sísmicas que no pueden soportar.
Conexiones de Fusibles Dúctiles: Los diseños avanzados incorporan elementos de sacrificio (fusibles dúctiles) que ceden durante terremotos severos, protegiendo tanto los paneles como la estructura principal. Estos componentes están diseñados para deformarse plásticamente, absorbiendo la energía que, de otro modo, dañaría los paneles o las conexiones. Después del evento, los fusibles pueden inspeccionarse y reemplazarse, restaurando así la capacidad total del sistema.
Marco de Diseño ASCE 7
En Estados Unidos, las fuerzas de diseño sísmico para revestimientos se calculan utilizando ASCE 7, que proporciona la siguiente ecuación para determinar la fuerza de diseño:
Fp= 0.4apSDSIp/Rp(1+2z/h)Wp
Donde:
- F_p = fuerza de diseño sísmico
- a_p = factor de amplificación del componente (1.0 para componentes rígidos, 2.5 para flexibles)
- S_{DS} = aceleración espectral en periodos cortos
- I_p = factor de importancia del componente (1.0 a 1.5)
- R_p = factor de modificación de la respuesta del componente (capacidad de ductilidad)
- z/h = relación de la altura del punto de fijación
- W_p = peso del componente
Críticamente, ASCE 7 asigna diferentes valores de a_p y R_p para elementos "dúctiles" y "frágiles" de los sistemas de revestimiento. Para las conexiones ACP, los ingenieros deben asegurarse de que los componentes frágiles (sujeciones, soldaduras) estén diseñados para soportar fuerzas significativamente mayores que los elementos dúctiles, lo que previene fallos catastróficos.
Pruebas y validación: Demostración del rendimiento sísmico
Pruebas de mesa vibratoria
El estándar de oro para validar el rendimiento sísmico son las pruebas de mesa vibratoria a escala real. Investigaciones recientes sobre materiales compuestos de aluminio demuestran la sofisticación de los protocolos de prueba modernos.
Un estudio pionero de 2025 evaluó el rendimiento sísmico de un módulo de vivienda a escala real construido con paneles Tetra Pak reciclados (compuestos de aluminio polimérico termoendurecido). Los investigadores sometieron la estructura a pruebas de mesa vibratoria biaxiales con movimientos del terreno correspondientes a períodos de retorno de 31, 225, 475 y 2500 años. Los resultados fueron notables: «Los perfiles de deriva y las respuestas de aceleración confirmaron el comportamiento elástico del sistema, sin observarse deformación residual ni daño estructural, incluso bajo aceleraciones máximas simultáneas del suelo de 0,37 g (dirección x) y 0,52 g (dirección y)».
Incluso cuando las aceleraciones en la parte superior de la estructura alcanzaron 1,10 g (superando la aceleración del espectro de diseño de 0,7 g), el sistema mantuvo su rigidez y resistencia sin comprometer la estabilidad.
Caracterización dinámica
Comprender cómo responden dinámicamente los paneles de ACP es esencial para un diseño preciso. La investigación sobre revestimientos de hormigón prefabricado arquitectónico revela que las frecuencias naturales de los paneles pueden ser tan bajas como 8 Hz para los modos de flexión fuera del plano, muy por debajo del umbral de 16,7 Hz que se considera convencionalmente el límite para los componentes «rígidos». Este hallazgo tiene implicaciones directas para el ACP: incluso los paneles ligeros pueden amplificar las aceleraciones del suelo si sus frecuencias naturales se alinean con la respuesta del edificio.
Para los sistemas ACP, los ingenieros deben solicitar a los fabricantes datos de caracterización dinámica, incluyendo frecuencias naturales, formas modales y coeficientes de amortiguamiento para configuraciones típicas de paneles y tipos de conexión.
Pruebas a Nivel de Sistema
Las pruebas de componentes individuales, si bien son valiosas, no pueden predecir completamente el rendimiento del sistema. Las interacciones entre paneles, conexiones, estructura y materiales adyacentes crean complejidades que solo las pruebas de sistema completo revelan. La investigación sobre revestimientos arquitectónicos de hormigón prefabricado enfatiza que «solo unos pocos programas experimentales o analíticos se han centrado específicamente en este tipo de fachada» y que «las prescripciones del código de diseño son relativamente cualitativas y no consideran con precisión las múltiples características del sistema».
Para proyectos críticos en zonas sísmicas de alta intensidad, las pruebas a nivel de sistema, ya sean físicas (mesa vibratoria) o computacionales (análisis de elementos finitos), ofrecen la máxima confianza en el rendimiento.
Marco regulatorio y cumplimiento normativo
Normas internacionales
El diseño sísmico de sistemas de revestimiento se rige por requisitos estructurales y no estructurales más amplios de los códigos de construcción a nivel mundial:
Estados Unidos: La norma ASCE 7 (Cargas mínimas de diseño y criterios asociados para edificios y otras estructuras) proporciona el marco principal, y el IBC ha adoptado sus disposiciones. La norma FEMA E-74 (Reducción de los riesgos de daños sísmicos no estructurales) ofrece orientación adicional.
Nueva Zelanda: Tras los terremotos de Canterbury, Nueva Zelanda reforzó los requisitos para los elementos no estructurales. La norma NZS 1170.5 especifica las acciones sísmicas, mientras que la norma NZS 4219 aborda el rendimiento sísmico de los sistemas de ingeniería en edificaciones. La Cláusula B1 del Código de Construcción, Estructura, exige que «todos los elementos del edificio tengan una baja probabilidad de fallo al exponerse a las condiciones físicas que probablemente experimentarán durante su vida útil».
Europa: El Eurocódigo 8 (EN 1998) regula el diseño sísmico, con disposiciones para elementos no estructurales en la Sección 4.3.5.
Japón: La Ley de Normas de Construcción y la Notificación n.º 1455 regulan el diseño sísmico, con disposiciones específicas para revestimientos y muros cortina.
Categorías de Diseño Sísmico
La mayoría de los códigos clasifican los edificios por Categoría de Diseño Sísmico (CDS) en función de la ocupación, las condiciones del suelo y el movimiento del terreno previsto. Las CDS A (sismicidad mínima) a F (sismicidad máxima) determinan el rigor del análisis, las pruebas y el detallado requeridos. Para los sistemas ACP, las CDS D, E y F suelen exigir el diseño de ingeniería, el detallado de las conexiones y, a menudo, pruebas específicas para cada proyecto o revisión por pares.
Innovaciones en materiales para la resiliencia sísmica
Tecnologías avanzadas de núcleos
Los modernos núcleos de ACP ignífugos (FR) e no combustibles (A2) ofrecen propiedades mecánicas mejoradas que van más allá de la seguridad contra incendios. Los núcleos con relleno mineral (hidróxido de magnesio, trihidróxido de aluminio) proporcionan mayor rigidez y resistencia al impacto en comparación con los núcleos de polietileno estándar, lo que contribuye al rendimiento sísmico.
Innovación en conexiones
El sistema de fijación nodal dentado, desarrollado en la Universidad Estatal de Construcción de Moscú, ejemplifica la innovación en conexiones específicamente orientada al rendimiento sísmico. Al introducir interfaces adicionales que disipan energía, estos diseños permiten amortiguar la energía de la oscilación del sistema bajo influencias sísmicas.
Núcleos de nido de abeja y de espuma
Las nuevas variantes de ACP incorporan núcleos de nido de abeja o de espuma de aluminio, lo que aumenta drásticamente la relación rigidez-peso. La investigación sobre carcasas reticuladas compuestas de placas de nido de abeja de aleación de aluminio demuestra que estos materiales pueden diseñarse para lograr un rendimiento sísmico excepcional, con una resistencia al colapso progresivo validada mediante análisis de la historia temporal.
Recomendaciones prácticas de diseño
Para ingenieros y arquitectos que especifican ACP en zonas sísmicas, las siguientes directrices mejoran la seguridad y el rendimiento:
1. Contratar a la ingeniería estructural desde el principio
El diseño sísmico del revestimiento requiere la coordinación entre especialistas en fachadas e ingenieros estructurales. El diseño de las conexiones, la compatibilidad con las derivas y las trayectorias de carga deben integrarse desde el inicio del proyecto y no abordarse durante la revisión de los planos de taller. La guía de Nueva Zelanda enfatiza: "Que el diseño de elementos no estructurales y la supervisión de la construcción sean responsabilidad de un ingeniero con la competencia y las cualificaciones adecuadas en ingeniería estructural".
2. Especificar sistemas completos, no solo paneles
El rendimiento sísmico depende de todo el conjunto: paneles, conexiones, subestructura, selladores e interfaces. Especifique sistemas prediseñados y probados de fabricantes con datos documentados de rendimiento sísmico. Exigir la validación externa del comportamiento del sistema, no solo de las propiedades del material.
3. Diseño considerando la deriva y la aceleración
Los sistemas de revestimiento deben adaptarse a la deriva entre pisos y, al mismo tiempo, resistir las fuerzas de inercia fuera del plano. Estas exigencias a veces entran en conflicto: las conexiones flexibles que se adaptan a la deriva pueden amplificar la respuesta a la aceleración. Las soluciones de ingeniería deben equilibrar estos requisitos contrapuestos mediante un minucioso detalle.
4. Proporcionar espacios libres adecuados
Las juntas y los espacios libres sísmicos deben adaptarse a las derivas calculadas, además de las tolerancias de construcción, el movimiento térmico y la fluencia a largo plazo. La falta de espacio libre fue una de las principales causas de daños en los terremotos de Canterbury, donde los elementos no estructurales chocaron debido a la falta de espacio libre y/o a incompatibilidades de rigidez.
5. Verificar la calidad de la instalación
Incluso el mejor diseño falla si la construcción se desvía de las especificaciones. La supervisión in situ debe verificar los detalles de las conexiones, los tipos y pares de apriete de los sujetadores, la instalación de selladores y el ancho de las juntas. La guía de Nueva Zelanda enfatiza que "la supervisión de la construcción en el lugar es crucial para verificar que los detalles del diseño se realicen según lo previsto".
Conclusión: Ingeniería para la Resiliencia
La investigación es clara: los sistemas ACP pueden soportar exigencias sísmicas severas cuando se diseñan teniendo en cuenta el comportamiento dinámico, la compatibilidad con la deriva y la transferencia de fuerzas. Desde pruebas en mesa vibratoria que confirman la respuesta elástica bajo movimientos sísmicos extremos hasta innovadores sistemas de conexión que disipan la energía sísmica, existe la tecnología para ofrecer fachadas que protegen en lugar de amenazar.
Para arquitectos, ingenieros y propietarios de edificios en regiones sísmicas, el mensaje es claro: especificar sistemas ACP diseñados para resistir terremotos, exigir la validación de terceros y garantizar que la calidad de la instalación coincida con el diseño. El resultado serán fachadas que se mantendrán resilientes ante temblores, preservando vidas, propiedades y tranquilidad.
